3D 모델을 Revit 3D 지오메트리로 내보내기

이 명령은 3D 모델 콘텐츠를 Revit으로 내보내며 정밀 지오메트리(트루 컬러 포함) 및 속성으로 RVT 객체를 생성합니다.

1. 내보낼 뷰가 포함된 3D 창을 엽니다. 부분 구조 디스플레이를 포함한 뷰 설정은 내보낸 객체의 콘텐츠에 영향을 미칩니다. 그래픽 오버라이드는 무시됩니다.
2. 다음 중 하나를 실행합니다.

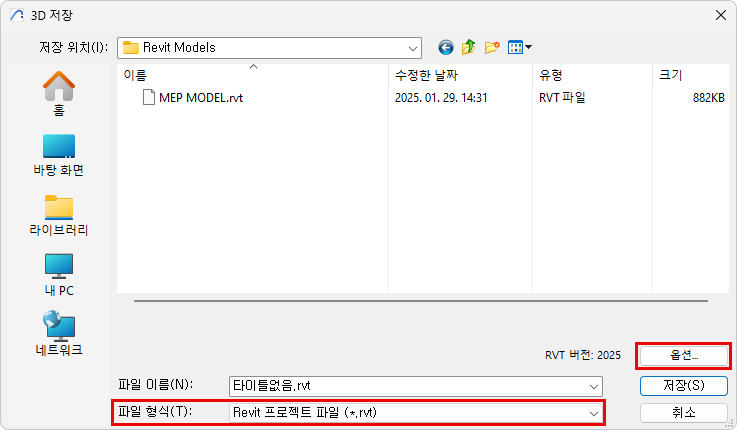

   • 파일 > 다른 이름으로 저장을 사용하고 RVT 파일 형식을 선택합니다.

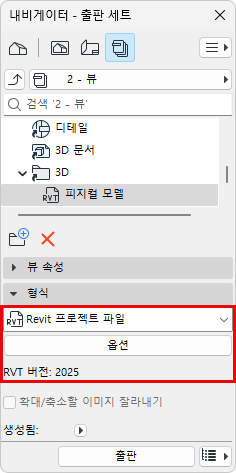

   • 3D 뷰를 출판 세트에 추가하고 해당 형식을 Revit 프로젝트 파일로 설정합니다.



     파일을 RVT로 저장하거나 뷰를 RVT 형식으로 출판합니다

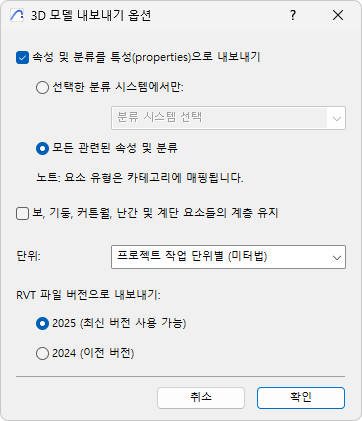

3. 옵션을 클릭하여 3D 모델 내보내기 옵션 대화상자를 엽니다.





   • 속성 및 분류를 속성으로 내보내기: 내보내는 모델에 분류 및 속성 데이터를 포함하려면 이 항목을 선택합니다. Revit은 복수 분류를 지원하지 않으므로 아래 옵션을 사용하여 내보낼 속성 (또는 분류)를 결정하십시오.
     • 선택한 분류 시스템에서만: 내보낸 요소와 함께 속성을 내보내려면 내보낼 한 가지 분류 시스템을 선택합니다. 다른 분류 시스템의 속성은 내보낼 수 없습니다.
     • 관련된 전체 속성 및 분류: 내보낸 요소의 모든 속성이 포함됩니다. 내보낸 요소의 전체 분류 시스템도 포함되지만 Revit의 속성으로 처리됩니다.
       주: 내보낸 요소는 Archicad 요소 유형을 기준으로 Revit의 분류로 매핑됩니다.
   • 보, 기둥, 커튼월, 난간 및 계단 요소의 계층 유지: 이러한 요소 유형을 단일 요소로 내보내려면 이 항목을 선택합니다. 이러한 요소 유형을 계층적 요소 세트로 내보내려면 선택취소하십시오. (예: 내보낸 커튼월에 별도의 프레임과 패널 요소가 포함됨)
   • 단위: 내보낸 모델 요소에 대해 미터 또는 인치를 자동으로 결정하려면 프로젝트 작업 단위별을 선택하고, 그렇지 않을 경우 단위를 수동으로 설정합니다.
   • 파일 버전: 저장할 기본 Revit 버전을 선택하세요.

     Note:

     • 도면, 레이아웃과 같은 2D 데이터는 내보낼 수 없습니다.
     • GDL 객체의 파라미터는 내보낼 수 없습니다
     • 프로젝트 및 층 데이터는 내보낼 수 없습니다.
     • Revit에서의 Interference Checking (충돌 탐지)을 내보낸 RVT 파일에 적용할 수 있습니다.
     • 영역은 3D 표현으로만 내보낼 수 있으므로 Revit Rooms는 여기에서 자동으로 생성되지 않습니다.
     • 요소는 Revit DirectShape (상호 운용성) 요소로 내보냅니다. 내보낸 요소는 기준 모델 요소로 사용할 수 있습니다. 따라서 내보낸 벽은 기본 기능이 모두 포함되지 않으며 기준으로 사용되는 벽 요소에 불과합니다.
     • 내보낸 지오메트리는 잠금 상태가 되며 수정할 수 없습니다.
     • DirectShape 요소에는 Revit의 재질이 포함되지 않으며 색상만 포함됩니다. (투명도 포함) 따라서 표면만 내보낼 수 있습니다(빌딩 재질은 내보낼 수 없음).
