IFC 가져오기용 속성 매핑

관련 주제들:

IFC 데이터를 ArchicadMEP Designer 카테고리로 가져오기

찾을 수 없는 리노베이션 상태 대체하기

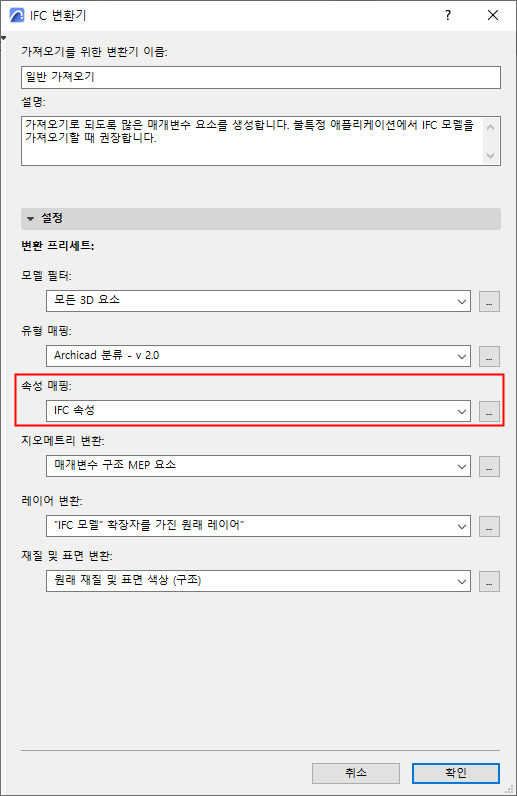

가져오기 방법 선택하기

IFC 속성 또는 Archicad 속성을 선택합니다.

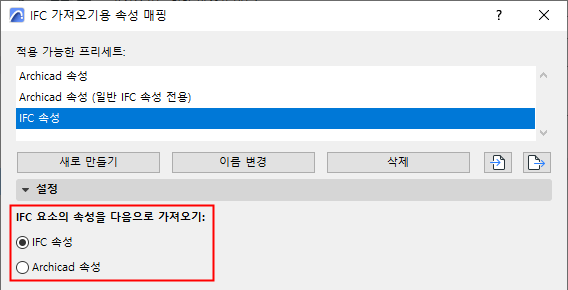

IFC 속성으로 가져오기

• 이는 환경설정 옵션입니다. 가져온 IFC 요소의 모든 속성을 가져오기합니다.
• 이들 데이터는 이제 프로젝트 인터페이스의 여러 파트(예: 요소 목록의 찾기 & 선택 및 일람표 설정)에서 IFC 속성으로 사용할 수 없습니다. (이는 이전 Archicad 버전의 AC에서 IFC 속성을 가져오기하던 방법입니다.)
• 이를 선택할 때, 속성 매핑을 사용할 필요가 없습니다.

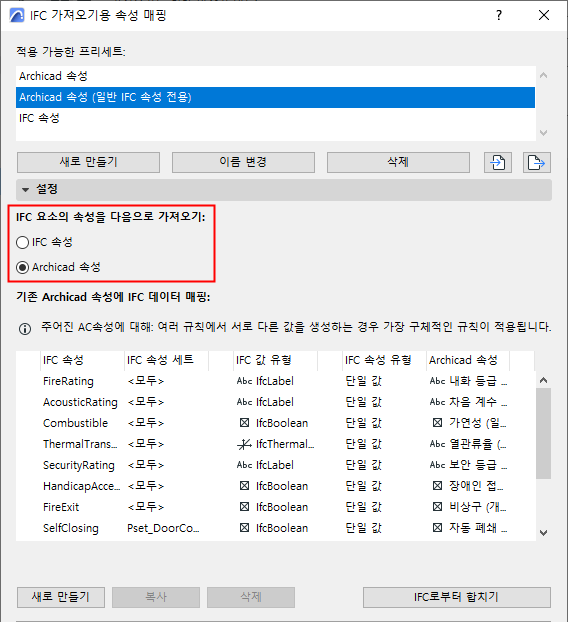

Archicad 속성으로 가져오기

이 옵션은 Archicad 속성을 사용하는 (하지만 IFC 속성은 사용하지 않는) 기능에 적용 가능한 특정 IFC 속성 데이터를 만들고 싶을 경우 유용합니다. 이들 기능에는 다음이 포함됩니다.

• 도식 덮어쓰기
• 수식 정의된 속성
• 충돌 감지
• 자동텍스트 라벨

이 옵션은 매핑 표를 활성화합니다. 이 표를 사용하여 어느 IFC 속성 값을 기존의 어느 속성에 가져오기할지를 정의할 수 있습니다.

• 목록에 있는 각 IFC 속성(좌측에서 처음 네 개 열을 사용하여 정의됨)은 현재 프로젝트의 Archicad 속성에 매핑됩니다(우측 끝 열).
• 현재 프로젝트에서는 새로운 Archicad 속성이 생성되지 않습니다.
• 이 매핑 표에 나열되지 않은 IFC 속성은 가져오기 과정에서 무시됩니다.

  Note:

  • 요소에 사용할 수 있는 Archicad 속성 세트는 요소의 분류에 따라 다릅니다.
  • 각 Archicad 속성은 기본 설정 값을 갖습니다(속성 관리자에서 할당됨).
  • IFC에서 가져오기한 요소에 대해, (적용되는 경우) 적용 가능한 IFC 데이터를 토대로 이 매핑 표를 사용하여 그 Archicad 속성 값을 기본 설정에서 사용자정의 값으로 변경할 수 있습니다.
