IFC 가져오기를 위한 지오메트리 변환

파일 > 상호 운용성 > IFC > IFC 변환기

가져오기를 위한 변환기를 선택하여 지오메트리 변환 사전세트를 엽니다.

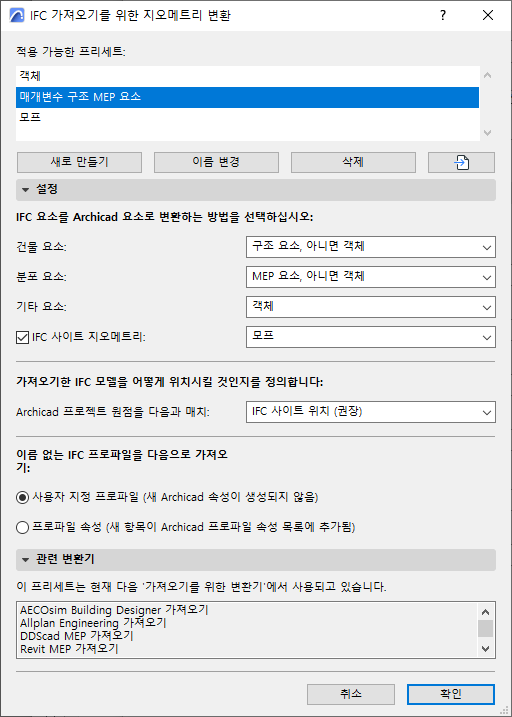

이 대화상자를 사용하여 가져오기한 IFC 요소의 지오메트리를 어떻게 전환할 것인지 정의할 수 있습니다.



빌딩 요소

다음으로 변환:

  • 구조 요소, 아니면 객체
  • 구조 요소, 아니면 모프

    이들 옵션이 있으면, 하위유형이 IfcBuilding (IfcWall, IfcColumn, IfcBeam, 등)인 IFC 요소는 편집 가능한 요소("구조 요소": 벽, 기둥, 보, 등)로 가져오기됩니다.

    가져온 요소를 구조 요소로 변환하면 이 요소가 변수적으로 남아 있으며, (자동 교차 등의) 프로그램 기능이 이들 요소에 적용된다는 이점이 있습니다.

    "구조 요소" 옵션을 선택한 경우에도, 일부 요소는 이 형식으로 가져오기될 수 없습니다. 비-압출형(BREP 지오메트리) 요소, 또는 Archicad 에 대응 항목이 없는 요소가 이에 속합니다.

    사용자는 이런 요소를 선택하여 편집 가능한 모프 또는 객체(“아니면 객체/아니면 모프”)로 전환할 수 있습니다.

  • 모프
  • 객체
  • 요소를 모프 또는 객체로 전환하면 완벽한 지오메트리 가져오기가 가능합니다.
  • 그 결과로 나오는 모프는 편집 가능합니다.
  • 그 결과로 나오는 객체는 라이브러리 파트가 될 것이며, 그 하위유형은 IFC 개체 유형과 일치할 것입니다. 예를 들어, 객체로 전환된 IfcColumn은 "기둥"이라는 하위유형을 갖게 됩니다.

분포 요소

이 옵션은 도메인이 MEP(IfcDistributionElement)인 가져오기한 요소에 적용됩니다.

이들 요소는 다음 셋 중 하나의 결과로 변환될 수 있습니다.

  • 모프
  • 객체
  • 요소를 모프 또는 객체로 전환하면 완벽한 지오메트리 가져오기가 가능합니다.
  • 그 결과로 나오는 모프는 편집 가능합니다.
  • 그 결과로 나오는 객체는 라이브러리 파트가 될 것이며, 그 하위유형은 IFC 개체 유형과 일치할 것입니다. 예를 들어, 객체로 전환된 IfcColumn은 "기둥"이라는 하위유형을 갖게 됩니다.
  • MEP 요소: 이 옵션은 프로젝트의 MEP 요소에서 파라메트릭 MEP 요소를 생성합니다. 하지만 이 옵션을 선택하더라도, MEP IFC 모델에 파라미터들을 생성하기에 충분한 데이터가 포함되어 있지 않을 수 있습니다. 이 경우, 비-파라미터 MEP 장비 요소가 생성되거나, 데이터가 제한된 경우에는 객체가 생성됩니다.

기타 요소

이 옵션은 빌딩 요소도 아니고 분포 요소도 아닌 요소들을 전환하는 방법을 정의합니다 (가구 및 운송 요소).

  • 모프
  • 객체
  • 요소를 모프 또는 객체로 전환하면 완벽한 지오메트리 가져오기가 가능합니다.
  • 그 결과로 나오는 모프는 편집 가능합니다.
  • 그 결과로 나오는 객체는 라이브러리 파트가 될 것이며, 그 하위유형은 IFC 개체 유형과 일치할 것입니다. 예를 들어, 객체로 전환된 IfcColumn은 "기둥"이라는 하위유형을 갖게 됩니다.

IFC 사이트 지오메트리

가져오기한 IfcSite의 지오메트리를 포함하려면 이 박스를 체크합니다.

전환된 요소가 편집 가능한 모프 또는 객체가 되어야 하는지를 정의합니다. (IfcSite 지오메트리는 메쉬로 변환할 수 없습니다.)

가져오기한 IFC 모델을 어떻게 위치시킬 것인지를 정의합니다

Archicad 프로젝트 원점을 다음과 매치:

  • IFC 사이트 위치 (권장)
  • IFC 글로벌 원점

이름 없는 IFC 프로파일 가져오기

이름 없는 가져온 IFC 프로파일을 처리하는 방법을 선택합니다.

  • 사용자 정의 프로파일(이 옵션은 프로젝트에서 새로운 속성을 생성하지 않습니다.)
  • 프로파일 속성(새 프로파일 속성은 프로젝트에 추가됩니다.)

지오메트리 전환에 대한 주의사항

  • 새로 생성되는 지오메트리 요소(모프 생성 시) 또는 라이브러리 파트(객체 생성 시)의 수는 최소로 유지됩니다.
  • 객체는 프로젝트의 내장된 라이브러리에 배치하거나, 아니면 주어진 링크된 라이브러리에 저장할 수 있습니다 ( 참조: IFC 로컬 환경설정 ).
  • 일부 IFC 모델은 모프 변환 옵션을 선택하더라도 모프로 변환할 수 없는 특수 지오메트리가 있는 요소를 포함할 수 있습니다. 이 경우, Archicad 는 완벽한 지오메트리 가져오기를 위해 객체를 생성합니다.
  • 가져온 IfcSpace 요소는 항상 영역으로 생성되며, 항상 가져온 요소의 원래 지오메트리를 유지합니다.
