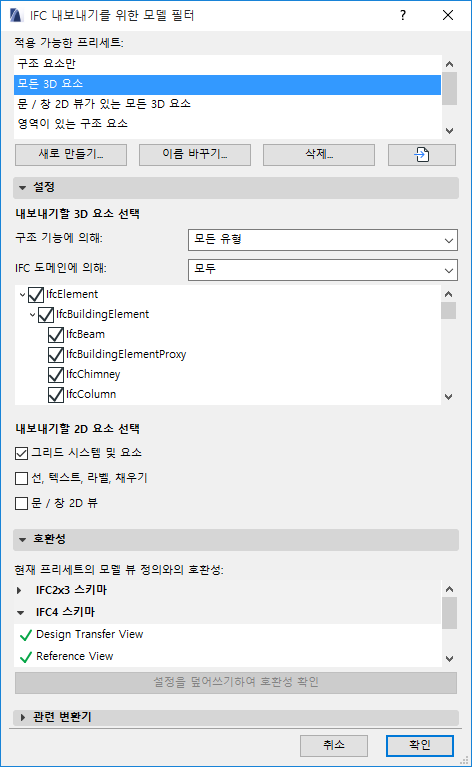

IFC 내보내기를 위한 모델 필터

파일 > 상호 운용성 > IFC > IFC 변환기

내보내기를 위한 변환기를 선택하여 모델 필터 사전세트를 엽니다.

내보내기할 3D 요소 선택

이 필터는 어느 3D 요소를 IFC로 내보내기해야 할지를 정의합니다. 요소의 IFC 도메인에 의해, 그리고/또는 그 구조적 기능에 의해 필터링할 수 있습니다.

• 구조 기능에 의해

  이는 아래에서 설정한 IFC 도메인 필터에 대한 추가 필터입니다.

  • 이 필터는 요소의 "구조 기능" 카테고리로, 하중 지지, 또는 비-하중 지지, 또는 정의되지 않은 이는 요소 설정의 분류 및 속성 패널에서 각 요소에 대해 설정됩니다.
  • "하중 지지 요소만"은 "하중 지지 요소"(또한 영역)으로 분류되는 요소만 IFC로 내보내기된다는 의미입니다.
  • "모두"는 해당 모델에서 모든 요소를 포함합니다.
  • "구조적"은 구조적 빌딩 요소만을 포함합니다.
  • “MEP”는 기계적 요소만을 포함합니다.

    아래 트리 목록에서 각 도메인 필터의 정확한 구성을 볼 수 있습니다. 이 필터를 수정하면 "사용자정의" 필터가 생성됩니다.

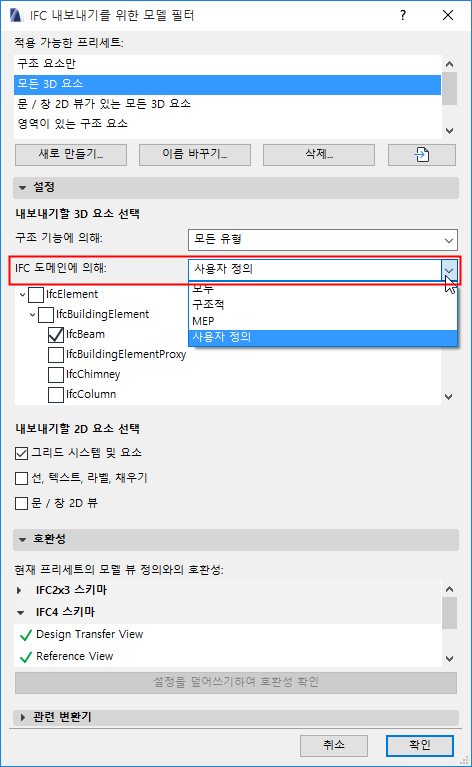

• IFC 도메인에 의해
  주: 요소의 IFC 도메인은 그 유형 매핑 프리세트에 좌우됩니다.

내보내기할 2D 요소 선택

• 그리드 시스템 및 요소: 이를 체크하면 내보내기한 파일에 그리드 시스템의 그리드 요소와 그리드 수가 포함됩니다.

  그리드 요소는 IFC 구조에서 IfcGrid로 보입니다.

• 선, 텍스트, 라벨, 채우기: 이를 체크하면 이들 2D 요소뿐 아니라 모든 치수 유형이 내보내기됩니다.
• 2D 요소는 IFC 구조에서 IfcAnnotation으로 나타납니다.
• IFC2x3 표준 문서화에는 치수 요소가 포함되지 않기 때문입니다.
• 2D 요소를 내보내기된 파일에 포함시키는 것은 "IFC 저장 옵션"에서 "내보내기할 요소" 에 의해서도 영향을 받습니다. 3D 뷰가 현재 활성화된 상태라면, 해당 2D 요소는 "전체 프로젝트" 옵션이 해당 필터에서 선택된 경우에만 포함될 수 있습니다. (참조: 내보내기에서 모델 필터링 .)
• IFC4 레퍼런스 뷰는 주석을 허용하지 않습니다. IFC4 레퍼런스 뷰의 호환성을 보장하려면, 이 상자를 체크하지 마십시오.
• 문/창 2D 뷰: 이 박스를 체크하면 내보내기 프로세스에 3D 모델 지오메트리에 더해 문과 창의 2D 심볼이 포함됩니다. 이는 수신자의 프로그램이 이런 데이터를 인식하고 정확하게 나타내는데 유용합니다 (예: 문 개구부 방향).
