IFC 내보내기를 위한 유형 매핑

파일 > 상호 운용성 > IFC > IFC 변환기

내보내기를 위한 변환기를 선택하여 유형 매핑 사전세트를 엽니다.

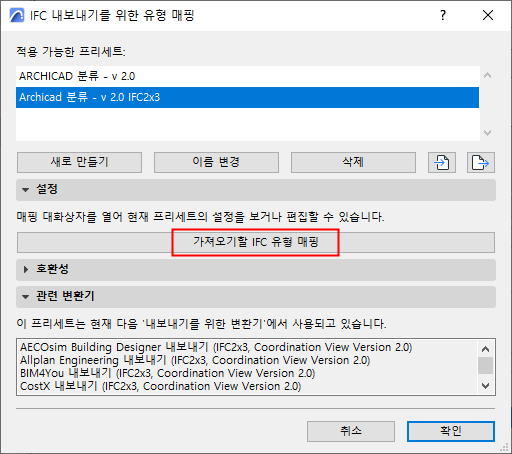

이 프리세트 대화상자에서, 내보내기를 위한 IFC 유형 매핑을 클릭하여 매핑 정의에 액세스합니다.

이 섹션의 주제들

내보내기를 위한 유형 매핑에 대해

모델이 IFC 형식으로 내보내기될 때, 그 요소 각각은 모두 IFC 형식으로 할당됩니다.

이 대화상자는 내보내기된 요소 각각에 IFC 유형을 어떻게 할당할지를 정의합니다.

IFC 내보내기를 위한 유형 매핑에는 두 가지 방법이 있습니다.

각각에 대한 설명은 아래와 같습니다.

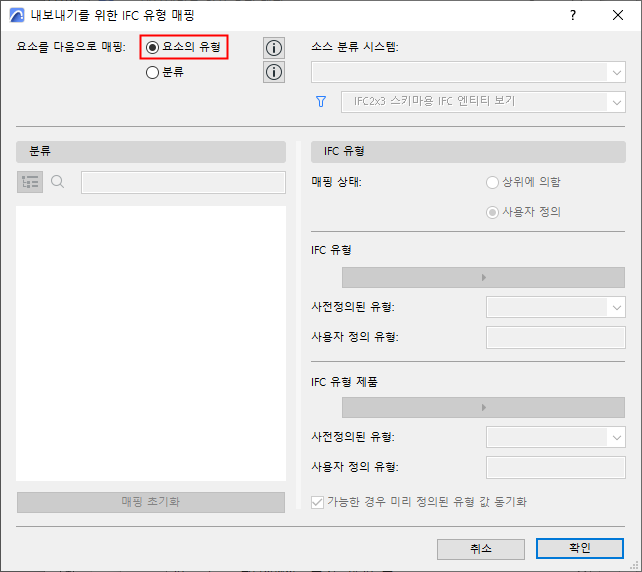

각 요소 유형을 도구(GDL 객체에 대해) 또는 그 객체 하위유형에 대응하는 기본값 기본 IFC 유형에 자동으로 할당합니다.

이 방법을 선택하면, 더 이상 수동 매핑이 필요하지 않습니다. 대화상자의 나머지 컨트롤은 사용할 수 없게 됩니다.

보다 자세한 사항은 내장 IFC 유형 매핑 참조.

각 Archicad 분류를 IFC 유형, 유형 제품, 그리고/또는 사전정의된 유형에 매핑합니다. 이 방법으로 특정 IFC 표준에 따라 융통성 있고 디테일한 IFC 유형 분류가 가능합니다.

이 방법을 사용하려면,

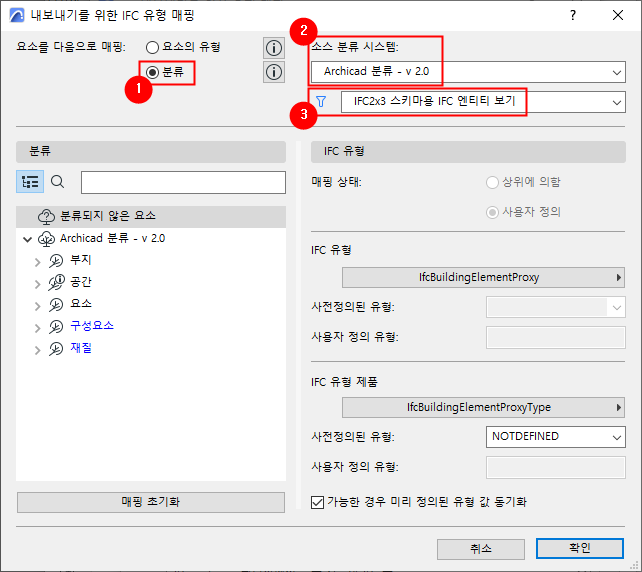

분류 기준으로 매핑을 선택합니다.
분류 시스템을 선택합니다(프로젝트에서 사용 가능한 시스템 중에서). 선택된 시스템의 분류는 이제 대화상자의 좌측에 나열됩니다.
특정 스키마별로 IFC 유형 정의를 표시하도록 필터를 설정합니다. 이는 오류가 있는 매핑 정의를 수정하는 것과 관련이 있습니다 (참조: 유형 매핑 대화상자에서오류 경고 수정하는 법 ). 기본 설정에서는, 필터가 현재 사전세트의 IFC 스키마에 자동으로 상응합니다.

이제 아래에 자세히 나오는 대로(상위 및 사용자정의 기준), 분류를 우측에 있는 IFC 유형 정의의 좌측에 매핑할 수 있습니다.

상위에 의한 분류 매핑

선택된 분류에서(예: 붙임기둥), "상위 별"은 해당 분류를 상위 항목으로서 동일한 IFC 유형에 매핑합니다(예: 붙임기둥은 기둥과 동일한 IFC 유형을 취하여 "IfcColumn”이 됩니다).

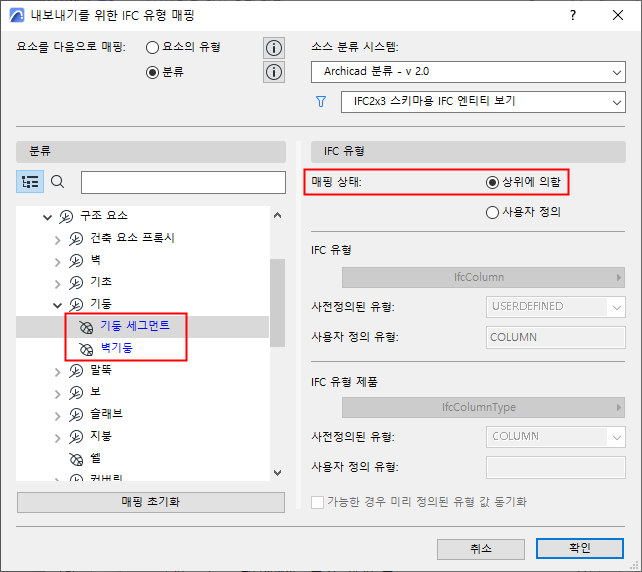

"상위 별"로 매핑된 분류는 파란색으로 보입니다. 상위와 동일한 항목을 취하기 때문에 그 IFC 유형을 정의할 필요가 없습니다.

사용자정의 분류 매핑

해당 분류를 사용자가 선택한 IFC 유형 및 IFC 유형 제품에 매핑합니다. 이는 더욱 구체적인 IFC 유형 정의를 내보내기된 요소에 할당합니다.

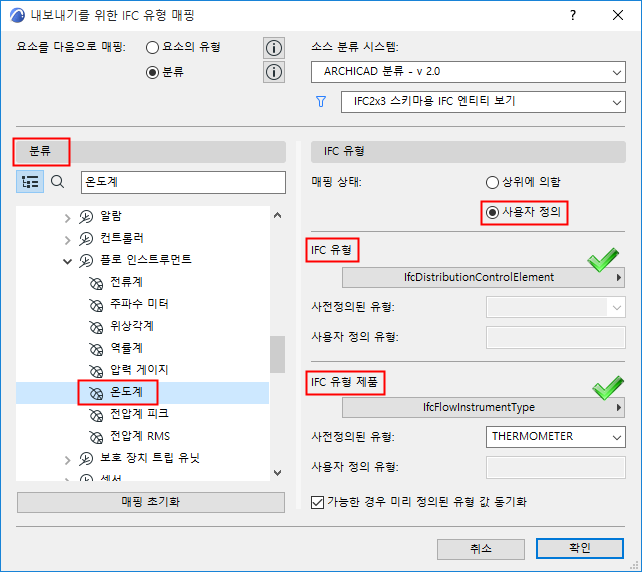

예를 들어, 어떤 요소가 "온도계"로 분류되고 여기에서 보이듯 IFC 유형 및 IFC 유형 제품 할당에 매핑되었다면, 팝업을 클릭하는 것만으로 유효한 정의 목록에 액세스할 수 있습니다.

선택된 IFC 유형이나 IFC 유형 제품에 사전정의된 유형이 있다면, 이들 또한 매핑할 수 있습니다.

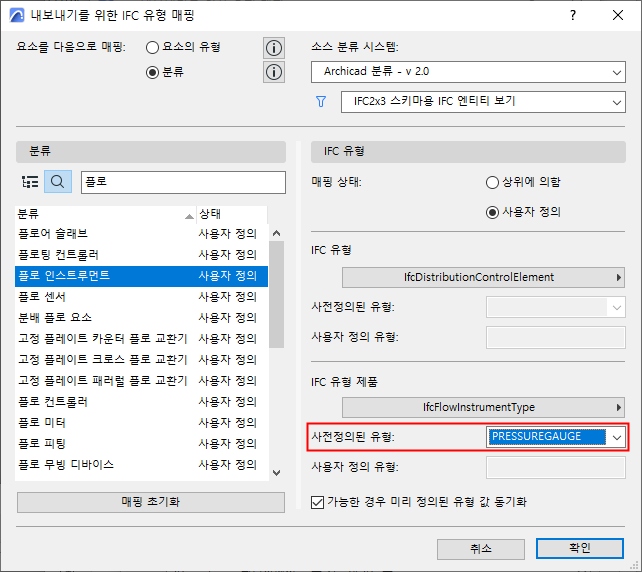

여기에서는, Flow 요소의 유형 제품이 압력계(PRESSUREGAUGE)의 사전정의된 유형에 할당되어 있습니다.

사용자 정의 유형

사전정의된 유형의 목록에 필요한 정보가 없다면, 사용자정의됨(USERDEFINED)을 선택한 다음 아래의 텍스트 필드에 원하는 값을 입력합니다.

사전정의된 유형 값 동기화하기

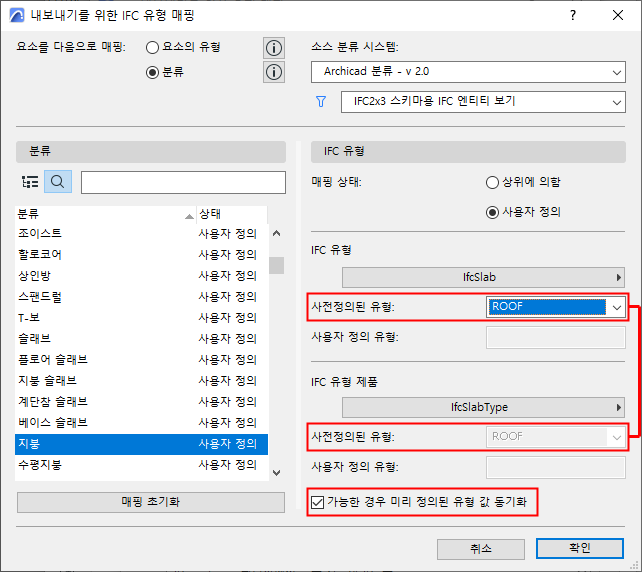

대부분의 경우, IFC 유형 및 IFC 유형 제품에 대한 사전정의된 유형은 동일해야 합니다. 속도를 높이려면, 기본 설정에서 동기화하기 체크박스를 켭니다.

유효하지 않은 사전정의된 유형

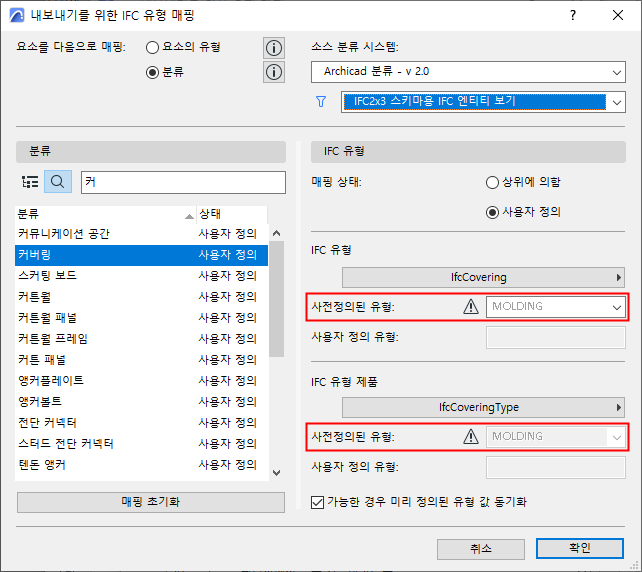

분류 요소가 현재 스키마에서 사용할 수 없는 사전정의된 유형으로 매핑된다면(예: 몰딩(MOLDING) 값이 IFC4에서는 사용 가능하나 IFC2x3에서는 안됨), 이 값은 회색으로 표시되고, 내보내기할 수 없습니다. (변환기 사전세트는 여전히 유효합니다.)

매핑 초기화

이 버튼을 클릭하여 대화상자를 연 이후 매핑된 정의를 취소합니다.

주: 미리보기 변환기의 유형 매핑 프리셋에는 현재 프로젝트에 있는 요소의 기본 IFC 유형 분류를 정의하는 추가 기능이 있습니다.
