IFC 내보내기를 위한 지오메트리 변환

Archicad 요소 변환

"충돌 방지 개입" 지오메트리만 내보내기

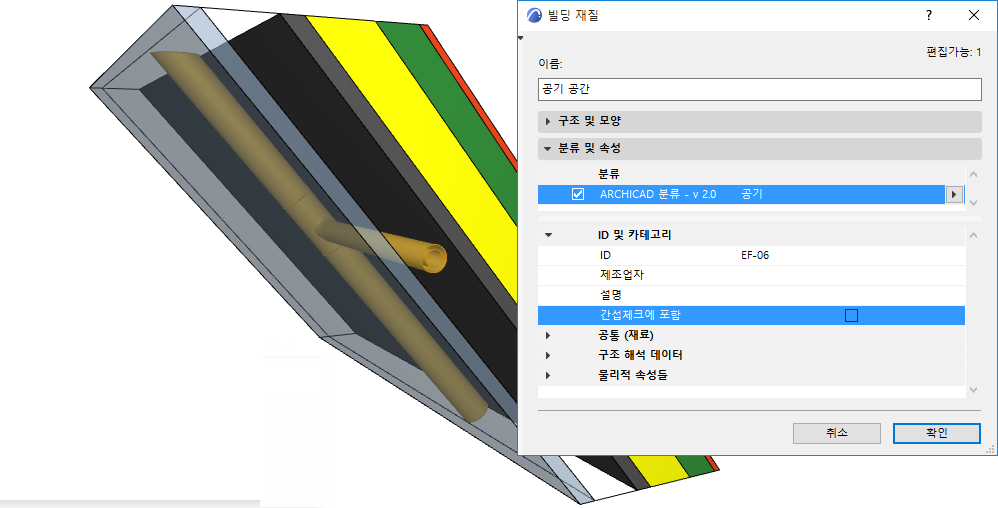

빌딩 재질의 "충돌 감지 개입" 옵션이 켜져 있는 요소만을 내보내기합니다. (이는 옵션 > 요소 속성 > 빌딩 재질 > 속성에서 설정됩니다.)

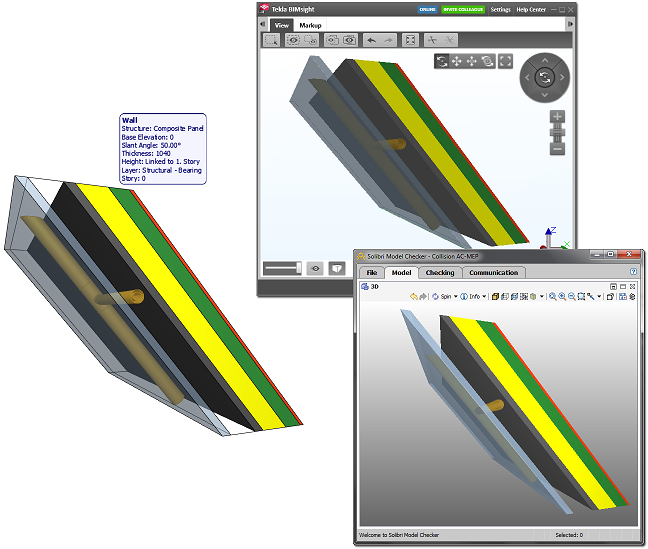

이 옵션을 사용하여, 솔리드 지오메트리가 없는 복합체 요소 및 복합 프로파일을 실제 에어 갭으로 내보내기할 수 있습니다. (IFC 파일을 받는) MEP 엔지니어는 이 방식을 써서 충돌 감지 없이 간격 안에 파이프를 배치할 수 있습니다. 실제 지오메트리를 갖는 요소 파트만이 충돌 감지에 개입합니다.

충돌 감지도 참조.

경계 박스 내보내기

빌딩 요소의 경계 박스 치수를 내보내기합니다.

IFC 유형 제품의 지오메트리 내보내기

대표적 지오메트리를 각 유형 제품에 할당합니다. (이 옵션은 Concept Design BIM 2010에 대해 필요합니다.)

각 유형(예: IfcFurnishingElementType)은 그에 속하는 요소(예: IfcFurnishingElement)의 대표적인 지오메트리를 사용합니다.

요소의 그로스 지오메트리를 내보내기(구멍을 별개로 내보내기)

문, 창, 그리고/또는 개구부를 포함하는 요소는 그 그로스 지오메트리와 같이 내보내기됩니다. 예를 들어, 호스트 벽은 창이 생성하는 구멍을 고려하지 않고 그 총 지오메트리와 함께 내보내기됩니다.

이 옵션을 사용하면, 개구부 지오메트리가 별도로 고려되는 IFC 모델을 사용하여 정확한 비용 계산이 가능합니다.

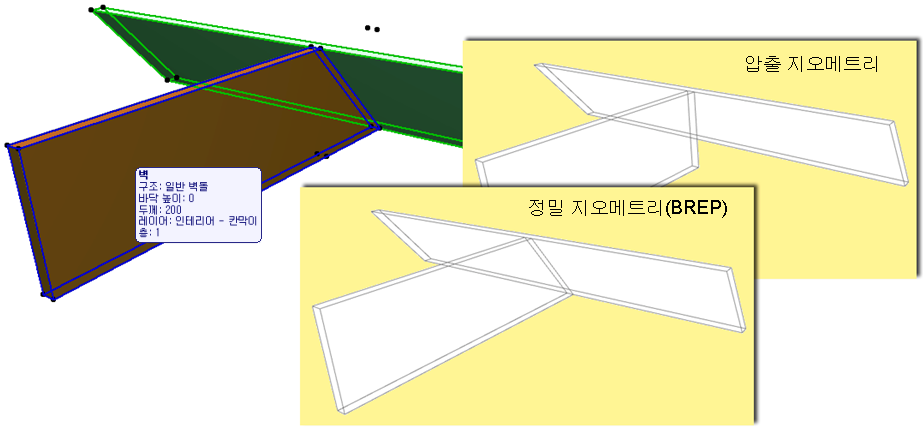

그로스 지오메트리 내보내기 옵션이 체크되지 않았다면, 압출을 사용하여 요소를 생성할 수 없습니다. 이 경우에는 구멍이 있는 압출된 요소가 BREP로 내보내기됩니다!

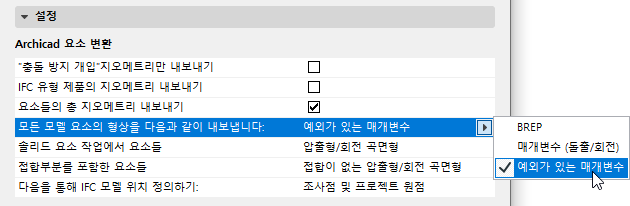

모든 모델 요소의 지오메트리를 다음으로 내보내기:

이 옵션은 내보낸 지오메트리를 해석하는 방법을 지정합니다. 팝업에서 세 가지 옵션 중 하나를 선택합니다: BREP, 파라메트릭 (압출형/회전 곡면형) 또는 파라메트릭 (예외 포함) 아래를 참조하십시오.

BREP

• BREP (경계 표현) 지오메트리를 사용하는 모든 모델 요소를 해당 정션과 함께 내보냅니다.
• 이 방법은 "기준 모델" 워크플로에서 유용합니다.
• 이 옵션은 특수화된 단면 및 접합과 함께 요소 지오메트리를 가장 정확하게 재현합니다.
• 내보낸 요소는 편집할 수 없는 요소로 변환되며 해당 매개변수는 제거됩니다.
• 요소를 현재 뷰에 표시된 색상(그래픽 오버라이드, 리노베이션 상태, 이슈 하이라이트 색상 포함)으로 내보냅니다.

매개변수 (돌출/회전)

• 모든 모델 요소를 파라메트릭 (압출형/회전 곡면형)을 사용하여 내보냅니다.
• 이는 일반적으로 요소 파라미터가 중요하지만 특수 절단 각도(예: 슬래브의 경사 모서리)가 중요하지 않은 정적 분석 프로그램에서 지원되는 형식입니다.
• 해당 요소의 매개변수 값을 유지할 수 있습니다. (예: 참조 선 또는 모서리의 위치, 두께, 높이)
• 복합체 재질의 스킨 구조는 IFC 표준의 제한사항 때문에 온전히 보존할 수 없습니다.
• 특정 특수화 섹션은 유지되지 않습니다.
  주: 모프, 객체, 쉘과 특이 프로파일의 특정 벽 또는 보 는 파라메트릭으로 내보낼 수 없습니다: 이는 내보낼 때 항상 BREP를 사용하여 내보냅니다.

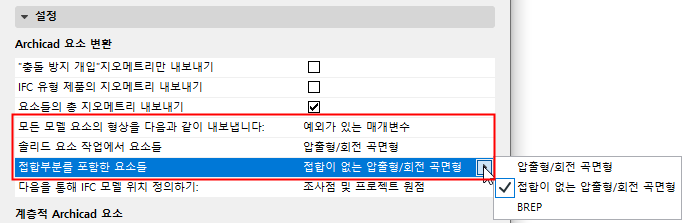

예외가 있는 매개변수

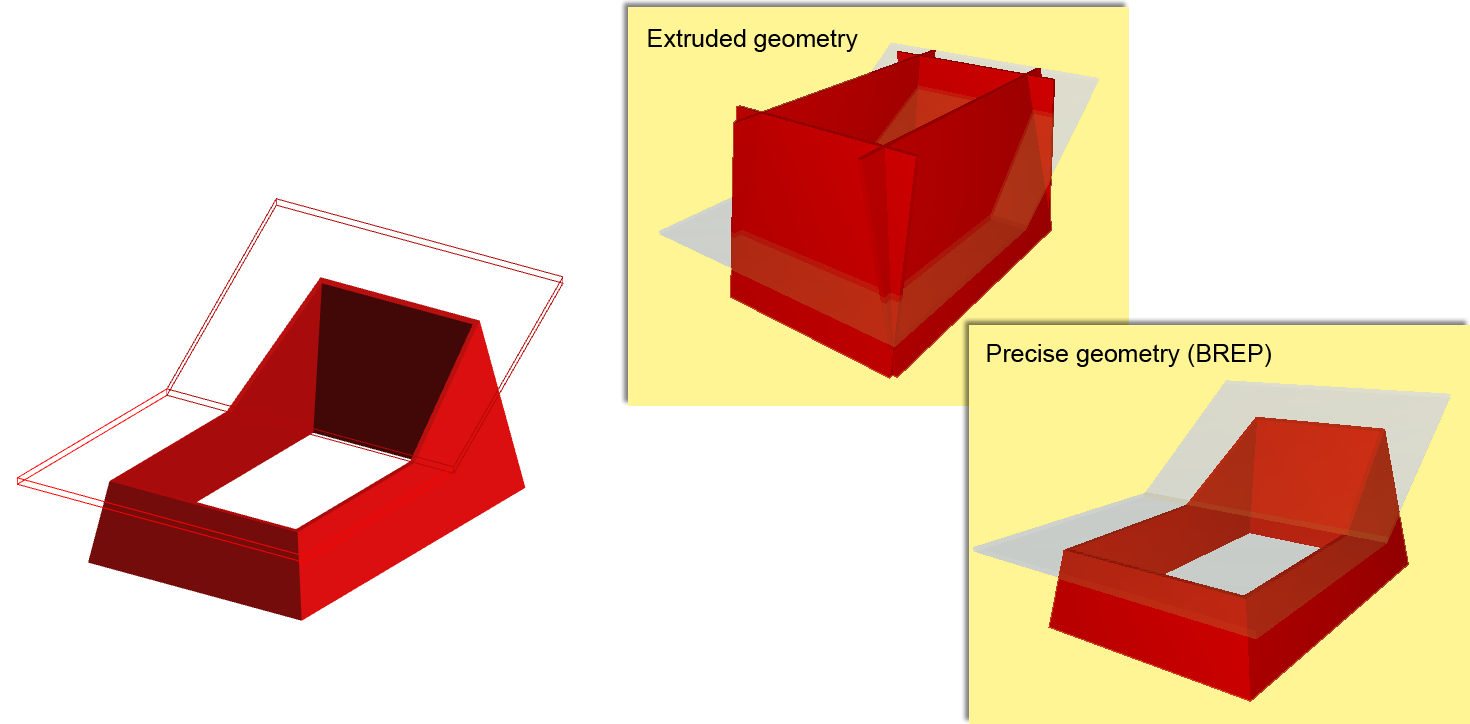

• 이 옵션은 요소를 파라메트릭으로 내보냅니다. (위 설명 참조) 그러나 솔리드 요소 작업에서 요소 및 접합부분을 포함한 요소들 (경사 모서리가 있는 슬래브 포함)에 대해 별도의 내보내기 기본 설정을 지정할 수 있습니다:
  • BREP (위 설명 참조)
  • 압출형/회전 곡면형 (위 설명 참조)
  • 접합이 없는 압출형/회전 곡면형: 우선순위 기반의 교차가 없는 요소를 내보내기하며, 그 결과 내보내기 프로세스가 더 빨라집니다.
    • 이 옵션은 요소의 기준선/표면 정보가 충분하고 자세한 교차가 필요하지 않은 구조 분석 프로그램에 사용하는 것이 좋습니다.

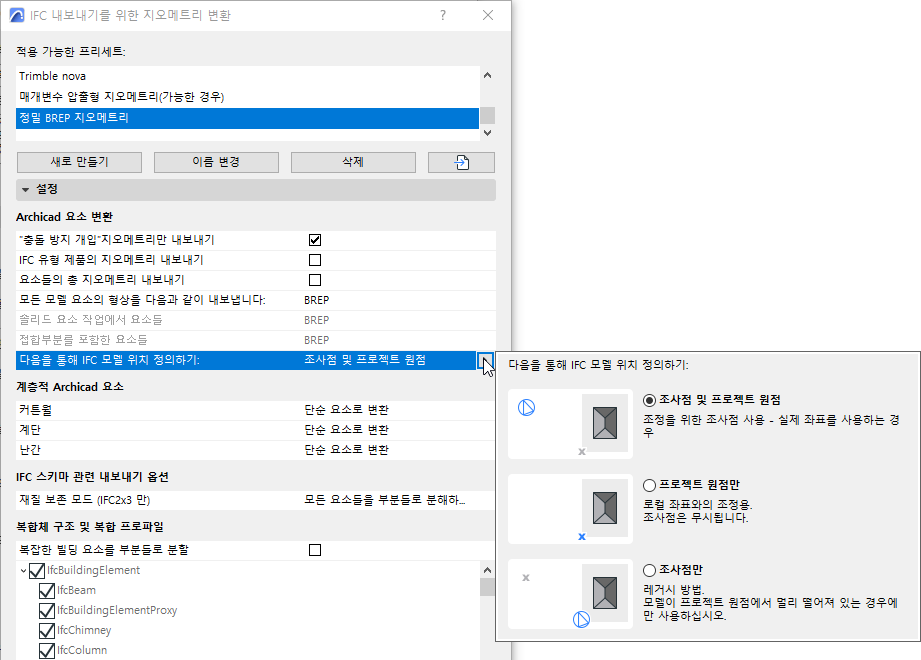

다음을 통해 IFC 모델 위치 정의하기:

조사점 및/또는 프로젝트 원점을 사용하여 IFC 사이트 엔티티를 찾도록 선택합니다.

• 조사점 및 프로젝트 원점 (기본값): 대부분의 조정 워크플로에서 사용됩니다.
• 프로젝트 원점만: 모델 위치가 중요하지 않은 경우 (예: 예산 산정을 생성하기 위해 모델을 사용하는 경우) 사용합니다. 이 워크플로는 독일어권 시장에서 가장 일반적입니다.
• 조사점만: 모델이 프로젝트 원점에서 멀리 떨어져 있는 경우에만 사용합니다.

  Note:

  • 프로그램은 내보낸 뷰에 조사점이 표시되지 않는 경우에도 조사점을 고려합니다.
  • 지리와 관련된 속성 데이터를 지정하려면 조사점의 좌표 참조 데이터를 사용하십시오. 이들 속성은 IFC를 통해 모든 프로젝트 참여자와 공유할 수 있습니다.

    조사점도 참조.

IFC 사이트 지오메트리의 내보내기에 대한 주의사항

Archicad 23에서, IFC 사이트 지오메트리인 모든 요소는 솔리드 바디로서 IFC에 내보내기됩니다.

Archicad 요소는 다음의 경우에 IFC 부지입니다.

• “IfcSite”를 IFC 요소로 사용하여 분류하거나pe,
• 하위유형 “IFC 사이트”가 있는 객체로 저장될 때.

Archicad 및 Revit에서 IFC 위치 데이터 매핑하기

계층 Archicad 요소

커튼월, 계단, 난간 등 계층 요소의 각 유형에 대해 변환 옵션을 선택합니다.

• 단일 요소로 변환: 계층 요소는 단일 IFC 개체로 내보내기되며, 이는 그 자체 내에 모든 하위요소의 지오메트리를 포함합니다. 따라서 원래 요소의 본래 계층은 소실됩니다 (예: 개별 하위 구성요소가 모두 있는 계단).
• 계층 유지하기: 하위요소를 포함하여 원래 요소의 계층 구조를 유지합니다.

  계층적 요소를 IFC 컨테이너로 내보내기도 참조.

IFC 스키마 관련 옵션

재질 보존 모드 (IFC2x3 만)

이 컨트롤을 사용하여 복잡한 요소를 빌딩 요소 파트 안으로 분해할지 여부 및 방법을 정의할 수 있습니다. 이 선택은 사용자가 구성요소의 재질 정의를 유지할 필요가 있는지 여부에 따라 달라집니다.

다음 재질 보존 모드 중 하나를 선택합니다.

• 요소를 절대 분해하지 않음. 재질 보존이 보장되지 않습니다.

  이는 환경설정 옵션입니다. 복잡한 요소(복합체 및 프로파일)는 분해되지 않습니다. 그렇게 하면 IFC에서 빌딩 요소 파트의 수가 증대하기 때문입니다.

• 재질들을 보존해야할 경우에만 분해. 프로그램은 요소를 분해하는 것만이 그 재질 정의를 보존하는 유일한 방법일 경우에만 요소를 분해합니다.
• 모든 요소들을 부분들로 분해하며, 재질을 보존. 모든 복잡한 요소들은 파트로 분해되며, 재질 보존이 보장됩니다.

  Note:

  • 이들 재질 보존 옵션은 IFC2x3에만 적용됩니다.
  • IFC4 또는 IFC4.3에서는 아래 컨트롤을 사용해야 합니다. 복잡한 빌딩 요소를 부분들로 분할 참조.

복합 구조 및 복합 프로파일

복잡한 빌딩 요소를 부분들로 분할

이 컨트롤을 사용하여 복잡한 요소를 빌딩 요소 파트로 분할합니다. 이 옵션으로 IFC4 레퍼런스 뷰를 준수할 수 있습니다. 재질 정의는 이 옵션에 영향을 받지 않습니다(IFC4는 복잡한 요소가 분할되는지 여부에 상관없이 재질 정의를 유지합니다).

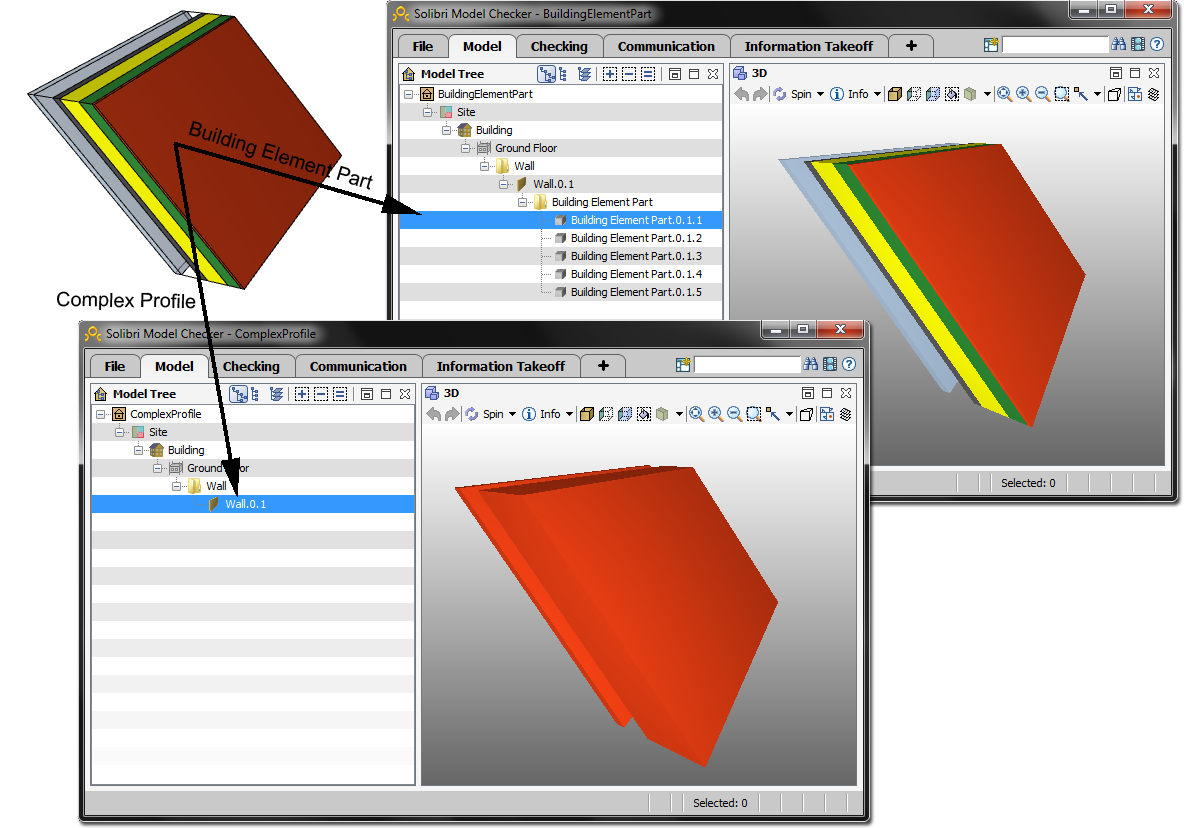

이 옵션으로 복합체 요소 및 복합 프로파일을 이른바 "빌딩 요소 파트"로 분할할 수 있습니다. 이 옵션이 있으면, 정보를 받는 구조 엔지니어는 복합체 벽에 공기층 구성요소가 포함되어 있음을 알 수 있습니다.

이 상자를 체크하면,

• 아래의 트리 구조를 편집할 수 있습니다. 특정 요소 유형을 선택하여 파트로 분할할 수 있게 됩니다. (체크하지 않은 요소 유형은 분할되지 않습니다.)

이 상자를 체크하지 않으면, 복잡한 요소는 분할되지 않습니다.
