IFC 모델 업데이트

이 명령(파일 > 상호 운용성 > IFC > IFC 모델 업데이트)은 IFC 모델이 있는 현재 프로젝트 내용을 업데이트합니다.

Archicad 프로젝트와 IFC 파일이 공통의 요소를 포함한 경우, 그리고 IFC 데이터를 사용하여 프로젝트 요소의 데이터를 추가하거나 수정하고 싶다면, 이 명령을 사용합니다.

  • 올바른 변환기 설정이 내보내기 및 가져오기 양쪽에서 사용되었다면, IFC 속성으로 매핑된 내보내기된 속성이 업데이트됩니다. (Archicad 22 및 그 이상)
  • “공통의 요소"는 그 글로벌ID 속성이 호스트 프로젝트와 가져온 IFC 모델 양쪽에서 동일한 것을 의미합니다.
  • “IFC 데이터”에는 IFC 개체속성, IFC 속성, IFC 분류 참조가 포함됩니다.

따라서, 이 명령은 속성 데이터의 변경사항 추적 및 업데이트에 최적화됩니다. 이 명령은 모델 요소 변경사항 업데이트에는 적합하지 않습니다.

Note:

  • 이 명령을 사용하는 속성 업데이트는 "속성 및 유형 매핑" 정의가 내보내기 및 가져오기 모두에서 올바르고 일관되게 사용된 경우에만 적절하게 동작합니다.
  • 삭제된 요소와 수정된 요소는 무시됩니다!
  • 지오메트리 데이터(크기, 색상, 레이어)는 업데이트나 수정이 되지 않습니다.
  • 잠긴 프로젝트 요소의 속성은 업데이트 또는 수정되지 않습니다.


업데이트를 위한 워크플로

  1. 파일 > 상호 운용성 > IFC > IFC 모델과 함께 업데이트로 갑니다.

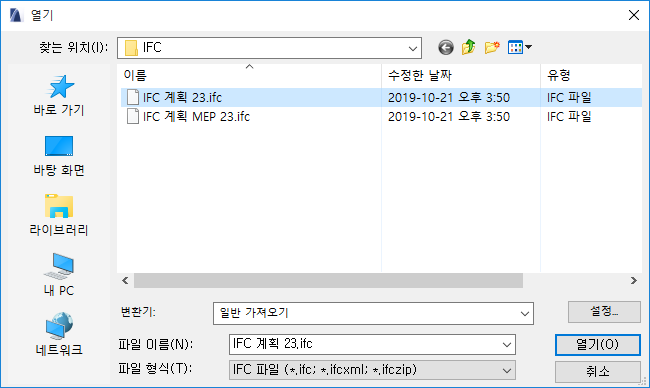

    "열기" 대화상자에서,


    • IFC 모델을 찾습니다.
    • 적절한 "가져오기를 위한 변환기"를 선택합니다. 이 변환기는 원래 모델이 IFC로 내보내기될 때 사용된 설정과 유사한 "속성 및 유형 매핑 설정"을 사용해야 합니다.
  2. 열기를 클릭합니다.
  3. 대화상자가 나타나면, 필요한 경우 업데이트 옵션을 설정합니다 (아래에서 참조:   업데이트 옵션).
  4. 확인을 클릭합니다.

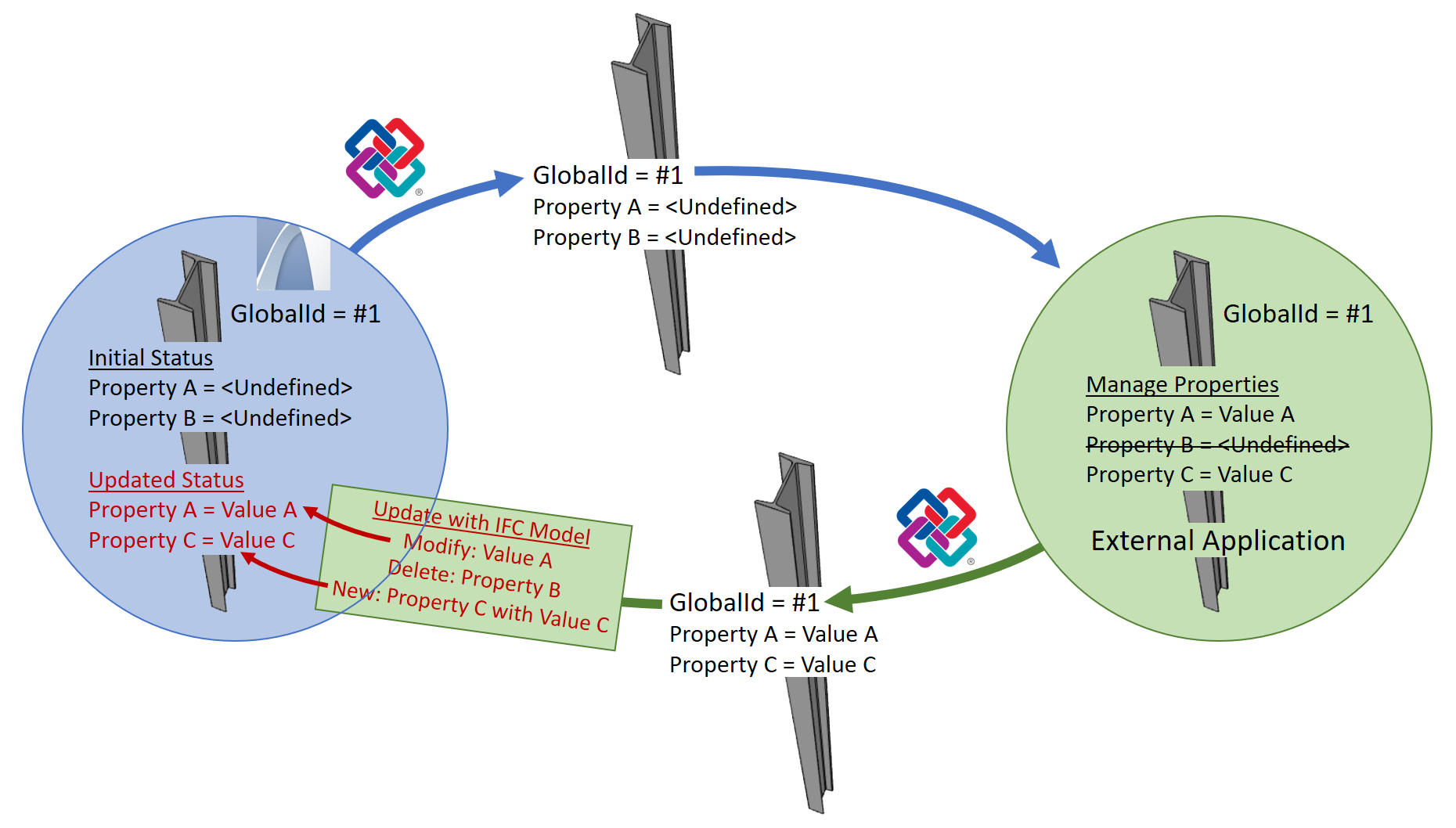

예시 워크플로: 내보내기 및 가져오기에서 속성 매핑

  1. 모델은 파일 > IFC로 저장 명령을 사용하여 IFC로 내보내기됩니다.

    Archicad 요소는 그 IFC 데이터와 더불어 같이 내보내기됩니다. 내보내기를 위한 변환기 - 내보내기를 위한 속성 매핑 프리 세트(이는 또한 내보내기를 위한 유형 매핑에 따라 다릅니다)를 토대로, Archicad 속성은 IFC 속성으로 매핑됩니다.

  2. 외부 컨설턴트는 IFC 모델로 작업하면서 일부 속성을 삭제하고, 다른 속성을 수정하고, 새 속성을 추가할 수 있습니다.
  3. 편집된 모델은 파일 > 상호 운용성 > IFC > IFC 모델과 함께 업데이트를 사용하여 Archicad 로 다시 가져오기합니다.
  4. 신규 및 수정된 IFC 속성은 가져오기를 위한 변환기 - 가져오기를 위한 속성 매핑 프리셋의 매핑 정의를 토대로, Archicad 모델에 추가 및 업데이트됩니다.
  • 중요: 속성을 기존의 Archicad  속성으로 다시 매핑하려면, Archicad 속성으로서 가져오기 옵션을 활성화해야 합니다.

업데이트 옵션

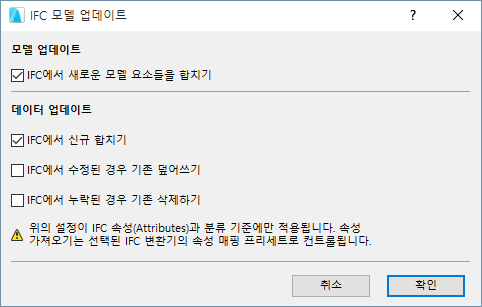

이 옵션을 체크하면 Archicad 모델에서 업데이트할 데이터를 지정할 수 있습니다.

주: 이러한 업데이트 데이터 옵션은 들어오는 IFC 속성 및 IFC 분류 참조에만 관련이 있습니다. 속성은 가져오기 및 내보내기에서 변환기 기반 속성 매핑 정의를 토대로 업데이트됩니다.

  • IFC에서 새로운 모델 요소들을 합치기
  • IFC로부터 새 합치기: 호스트 프로젝트에 아직 존재하지 않는 IFC 개체속성 및 IFC 분류 참조는 공통의 요소에 추가됩니다.
  • IFC에서 수정된 경우 기존 덮어쓰기: 공통의 요소에서, 프로젝트 데이터는 합쳐진 IFC 파일의 상응하는 데이터 값에 의해 수정됩니다. 상응 대이터: 개체속성 및 분류 참조는 이름이 동일해야 합니다.
    주: 이는 전체 덮어쓰기로, 같은 이름을 갖는 데이터 항목의 모든 값이 수정됩니다.
  • IFC에서 찾을 수 없는 경우 기존 제거하기: 공통의 요소에서, 합쳐진 IFC 파일에 존재하지 않는 프로젝트 데이터는 제거됩니다.
