문및 창문의 상세 수준

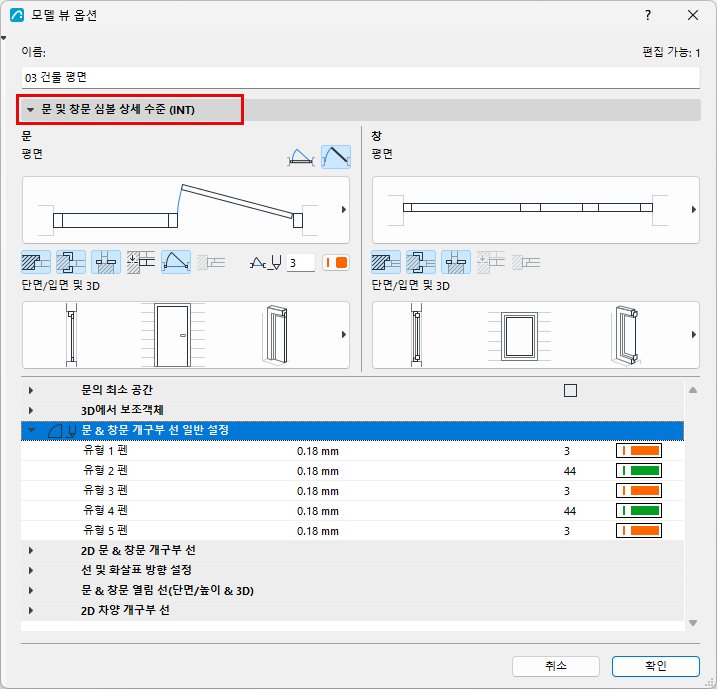

이 패널에 액세스하려면, 문서 > 모델 뷰 > 모델 뷰 옵션으로 갑니다.
이 패널과 패널의 내용은 로드한 라이브러리에 따릅니다.
컨트롤을 사용하여 평면, 단면/입면 및 3D 투영에서 문 및 창의 표시에 대한 디테일 레벨을 설정합니다.
문의 최소 공간
윤곽선과 채우기를 사용하여 평면도에서 문의 최소 공간을 표시하려면 이 상자를 체크하십시오. 윤곽의 선 유형과 펜 그리고 채우기 유형/펜/배경에 대한 옵션을 선택합니다.
최소 공간 매개변수가 정의된 모든 문에 대해 최소 공간 윤곽/채우기 디스플레이가 표시됩니다. 문 설정(사용자 정의 설정 패널)의 최소 공간 탭 페이지에서 이를 설정합니다.
참조 최소 공간.
3D에서 보조객체
문 및/또는 창문 손잡이를 표시하도록 선택합니다.
문 및 창문 개구부 선
유형별로 개구부 선을 정의하여 프로젝트 전체의 문이나 창문에 일관되게 할당할 수 있습니다.
대화상자의 세 섹션을 사용하여 최대 5개 유형의 개구부 선을 정의합니다.
- 문 및 창문 개구부 선 일반 설정: 5가지 유형에 펜을 할당합니다.

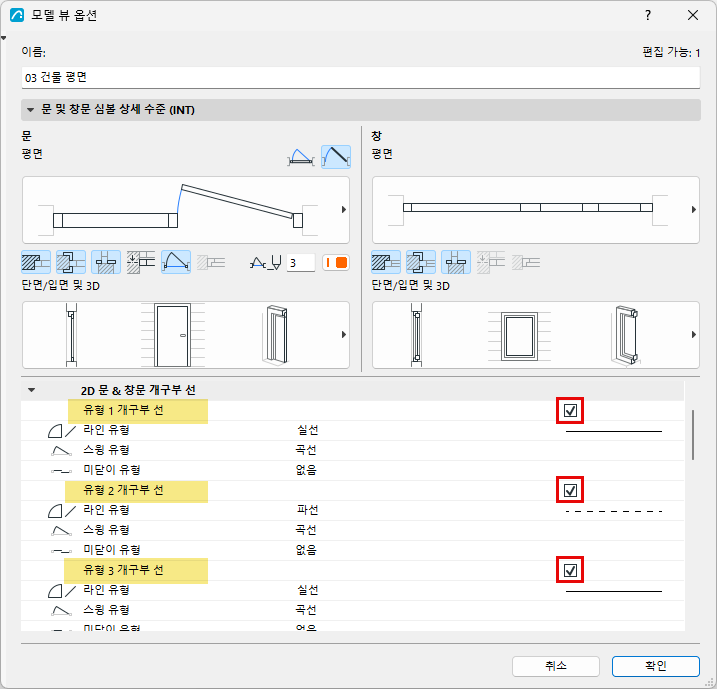

- 2D의 문 및 창문 개구부 선: 2D 뷰에서 사용할 선 유형(여닫이 및 미닫이문 포함)을 활성화하고 정의합니다.
- 문 및 창문 개구부 선 (단면/입면 및 3D): 단면/입면 및 3D 뷰에서 사용할 개구부 측과 반대쪽 측 모두의 선 유형을 활성화하고 정의합니다.

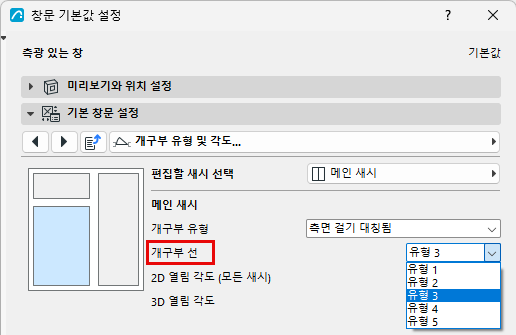

모델 뷰 옵션에서 5가지 개구부 선 유형을 정의한 후 이를 프로젝트 전체의 모든 문이나 창문에 할당합니다.

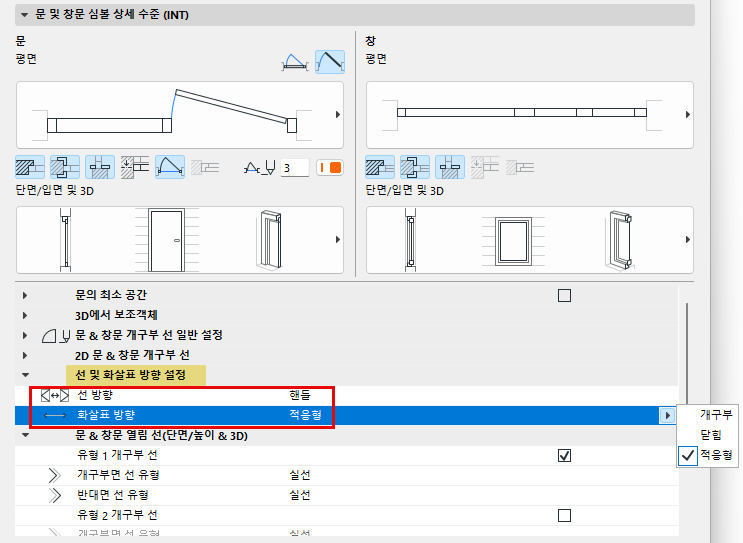

선 및 화살표 방향 설정
- 선 방향: 경첩 또는 손잡이를 선택합니다. 단면/입면 및 3D 뷰에서 표시되는 개구부 선의 방향에 영향을 줍니다.
- 화살표 방향: 3D 뷰의 미닫이문에 적용됩니다.

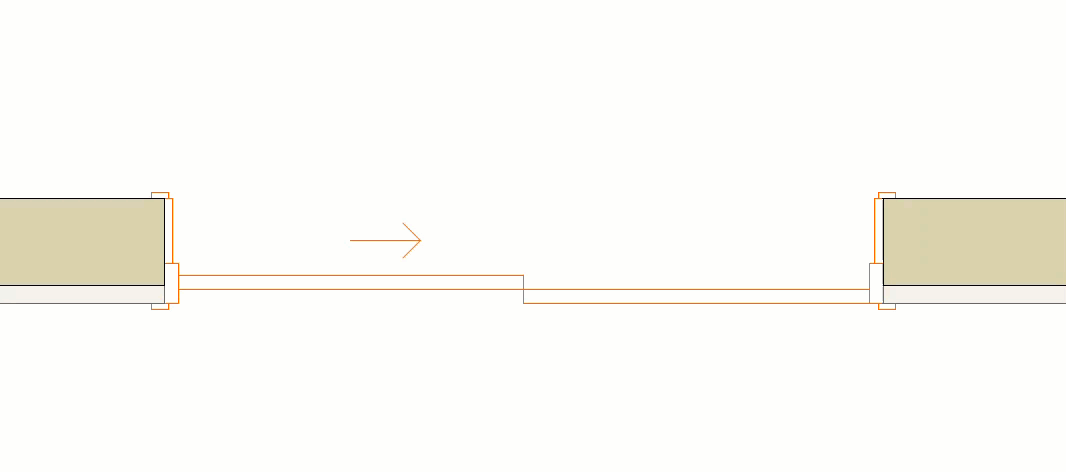

- 적응 모드: 문/창문이 열린 것으로 표시되면 화살표가 닫히는 방향을 나타냅니다. 닫혀 있으면 화살표가 열리는 방향을 나타냅니다.
- 개구부: 화살표가 열림 방향을 나타냅니다.
- 닫힘: 화살표가 닫힘 방향을 나타냅니다.
