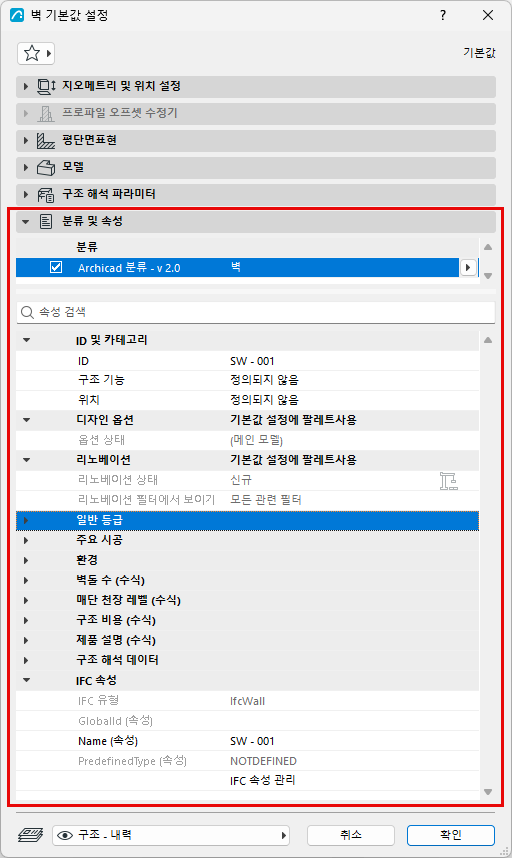

분류 및 속성 패널



분류

요소에 분류를 할당합니다. 사용 가능한 분류는 프로젝트에 로드된 분류 시스템에 따라 다릅니다.

참조 속성 및 분류 시스템.

요소 속성

대화상자의 나머지 부분에는 그룹으로 나뉜 요소의 사용자 추가 속성 데이터 목록이 포함되어 있습니다. 속성 유형 및 기본값은 속성 관리자에서 설정됩니다.

주요 속성 그룹은 아래에 설명되어 있습니다. 추가 정보는 속성 및 분류 시스템 참조.

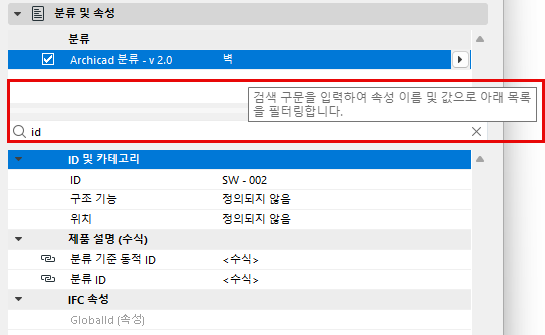

필요한 경우 검색 창을 사용합니다. 텍스트를 입력하여 대화상자에 현재 표시된 속성이나 그룹을 검색합니다.



현재 대화상자에 검색 가능한 속성이 없으면 검색 창이 표시되지 않습니다.

ID 및 카테고리

  • ID: 물량 계산에서 이 요소를 추적하기 위해 이 상자에 ID를 입력합니다.

    ID 필드는 목록 뷰에서 요소들을 구별하고 그룹으로 만드는 역할을 합니다. 어떤 문자라도 사용할 수 있습니다.

    ID의 어딘가에 숫자가 포함되어 있으면, Archicad는 새로운 요소를 그릴 때마다 이 번호에 1을 추가합니다. 이는 새 요소 ID를 각각의 새 요소에 지정하기 체크상자가 옵션 > 작업 환경 > 추가 옵션 대화상자에서 활성화된 경우입니다. 각각의 새 요소는 고유한 ID를 갖게 됩니다.

    요소들이 복사되거나 다중 복사되면, 복사본의 ID는 원래 것과 같이 유지됩니다.

    요소들을 프로젝트에 붙여넣기하면, 요소들의 ID가 충돌될 수 있습니다. Archicad는 ID 충돌을 자동으로 차단하지 못합니다. 충돌하는 요소들에 다른 ID를 지정하는 작업은 사용자가 해야합니다.

    ID는 문서 > 부가항목 목록화 > 요소 ID 관리자를 사용하여, 요소 생성 전과 기존 요소 다수를 선택한 후에 사용자정의할 수 있습니다.

    추가 정보는 요소 ID 관리자 참조.

    주: 모든 구조 요소에는 또한 프로젝트 기간 동안 보존되는 자동으로 생성된 전역적인 고유 ID가 있습니다. 라벨링하기 위해 또는 목록에서 이 식별자를 사용할 수도 있습니다.
  • 구조 기능: 선택적으로, 요소를 건물의 “하중 지지 요소”나 “비하중 지지 요소” 부분으로 정의할 수 있습니다.

    만약 모델 요소를  “하중 지지”로 분류했다면 , 그러면 그러한 요소만을 나타내도록 부분 구조 나타내기 “하중 지지 요소들의 코어만” 옵션을 사용할 수 있습니다.

    참조 부분 구조 디스플레이.

    만약 구조 프로그램을 사용하는 파트너와 협업하고 사용자의 Archicad 모델을 IFC 형식으로 내보내기 한다면, 구조 기능 분류는 내보내기 파일에 자동으로“하중 지지” 속성을 구조 요소에 추가합니다 .

    참조 IFC에 대한 구조적 기능 카테고리.

  • 위치: 선택적으로, 요소를 건물의 “외부” 또는 “내부” 부분으로 정의할 수 있습니다. 이 옵션은 에너지 분석 응용 프로그램과 조정 간소화에 유용합니다.

    찾기 & 선택 대화상자의 기준을 사용하여, 위치 분류 기준으로 요소를 검색할 수 있습니다

    참조 IFC에 대한 위치 카테고리.

  • DIN에 의한 분류: 이 값은 모프 설정의 분류 및 속성 섹션에서 설정할 수 있습니다. 모프 설정에서만 사용 가능하며, 사용자가 Flachenberechnung (영역 목록) 애드온(주로 독일어권 시장에서 사용)을 사용하고 있는 경우에만 사용 가능합니다.

디자인 옵션

이 컨트롤은 선택한 요소의 현재 디자인 옵션 상태를 표시합니다. 이 인터페이스를 사용하여 요소를 다른 디자인 옵션에 재링크합니다.

요소를 다른 옵션에 재링크 참조

리노베이션 기능

리노베이션 상태: 이 기능은 선택한 요소에 대해서만 사용할 수 있습니다. (기본 설정에서, “기본값 설정을 위해 팔레트 사용” 주의는 리노베이션 팔레트가 모든 요소에 대해 기본 리노베이션 상태를 설정하는 데 사용될 수 있음을 나타냅니다.)

선택한 요소에 대해, 리노베이션 상태를 지정하는데 이 팝업을 사용합니다: 현존, 신규, 또는 철거 예정.

리노베이션 필터에서 보이기: 기본 설정에서 이 옵션은 선택한 요소에 대해 "모든 관련 필터"로 설정됩니다. 즉, 이 요소는 요소의 리노베이션 상태와 실제 리노베이션 필터에 따라 보여지거나, 감춰지거나, 또는 오버라이드로 보여지게 됩니다. 하지만, 선택한 구조 요소의 디스플레이를 하나의 리노베이션 필터로만 제한할 수 있습니다: 하나의 특별한 리노베이션 필터를 선택하는데 이 리노베이션 필터에서 보여주기 기능을 사용합니다; 이 요소는 리노베이션 필터에만 존재합니다.

추가 정보는 리노베이션 참조.

IFC 속성

대화상자의 이 부분은 선택한 Archicad 요소에 할당된 IFC 속성 및 요소 유형 속성을 표시합니다. 이런 속성 및 개체속성 지정은 다른 응용 프로그램과 데이터 교환을 위한 Archicad 모델을 최적화하는데 도움이 됩니다.

IFC를 사용한 설계 헙업에 대한 자세한 정보는 다음을 참조: IFC로 작업하기.
