변경 도구 설정

도구상자의 모든 도구들에 공통되는 일반 설정에 관한 설명은, 도구 설정 대화상자에서 작업하기 참조.

이 도구에 관한 추가 정보는, 수정 버전 관리 참조.

변경 일반 패널

변경 ID: 이 ID는 변경 관리자, 레이아웃 수정 버전, 목록에서 변경을 식별하는 역할을 합니다.

변경 이름: 변경 이름에 대한 설명 텍스트를 입력합니다.

주: 링크가 해제된 변경 마커를 배치하는 경우 ID/이름 필드가 회색으로 표시됩니다. 링크되지 않은 마커에 대한 사용자 정의 텍스트를 아래의 마커에 입력합니다.

마커 유형: 새 변경 만들기 또는 링크되지 않은 마커 배치 중 하나를 선택합니다.

새 변경 만들기를 선택한 경우, 변경 마커는 방금 배치한 변경에 링크됩니다. 이 마커 이름의 이름은 아래의 다음을 참조 필드에서 보입니다.
링크되지 않은 마커 배치를 선택한 경우, 링크되지 않은 변경 마커를 생성하게 됩니다. 이는 그래픽 요소이며 어디에도 링크되지 않지만, 언제라도 기존의 변경에 링크할 수 있습니다.

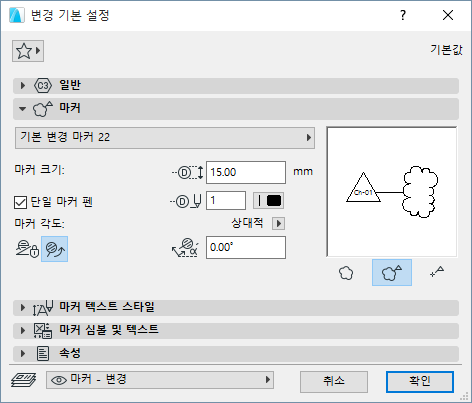

마커 유형 선택 팝업: 이 목록에서 파라메트릭 마커를 선택합니다.

선택된 마커의 2D 심볼은 미리보기 창에 나타납니다.

미리보기: 오른쪽의 미리보기 영역은 마커가 배치될 때 어떤 모양이 될 것인지를 보여줍니다.

마커 크기 및 펜 색상을 정의합니다.

단일 마커 펜: 이 박스를 체크하면, 이 마커에 대해 다른 곳에서 어떤 사용자정의 색상 세트를 설정했더라도 이 펜 색상을 마커 심볼의 모든 파트에 사용할 수 있습니다.

마커 각도: 이들 컨트롤을 사용하여 원하는 마커 각도를 설정합니다. 이 각도를 화면 또는 모델에 상대적으로 정의합니다.

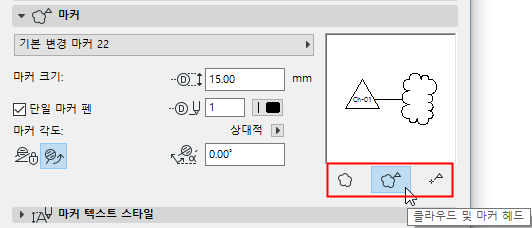

클라우드/마커 헤드 디스플레이: 배치하고 싶은 요소 구성요소(들) 변경을 선택합니다. 클라우드 + 마커 헤드, 또는 이 중 하나입니다.
