메쉬 도구 설정

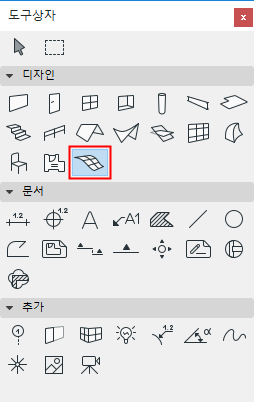

도구상자의 모든 도구들에 공통되는 일반 설정에 관한 설명은, 도구 설정 대화상자에서 작업하기 참조.

메쉬 도구는, 자체의 관련된 노드의 입면높이를 정의하여 표면, 스커트형 표면 그리고 그 사이를 채운 솔리드 바디를 만듭니다.

메쉬는 메쉬 참조면과 메쉬의 마루선을 기반으로 만들어집니다.

기준면에서 투영되는 메쉬의 주된 윤곽을 그립니다. 그러면 이 평면으로부터 메쉬 상단 표면의 특정 점을 들어올릴 수 있습니다.

추가 정보는 메쉬 참조.

메쉬 지오메트리 및 위치 설정 패널

메쉬 높이: 기준면 아래에 메쉬가 확장되는 깊이를 (있는 경우) 설정합니다.

작업 층으로 오프셋: 작업 층에서 측정된 메쉬 기준면의 높이를 설정합니다.

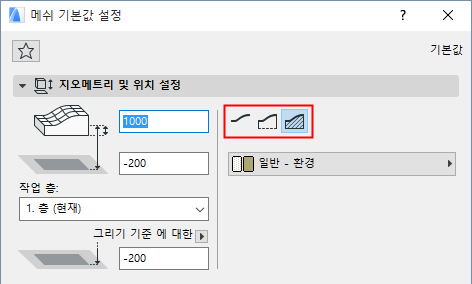

메쉬를 구조화하는 방법을 선택합니다:

빌딩 재질: 팝업을 사용하여 메쉬에 대한 빌딩 재질을 선택합니다.

주: 이 설정은 솔리드 바디에만 적용되며 상부 표면만 또는 스커트도 포함 메쉬에는 적용되지 않습니다.

주: 멀리 떨어진 층에 있는 메쉬의 선 유형은 옵션 > 프로젝트 환경설정 > 레거시에서 설정됩니다.

메쉬마루선 선택: 모든 메쉬마루선 보이기 또는 사용자 정의-정의된 메쉬마루선 보이기 에 따라 정의합니다(메쉬를 그릴 때 정의했던 것만.)
메쉬마루선 펜: 팝업을 사용하여, 펜 색상을 사용자 정의된 메쉬마루선과 생성된 마루선에 모두 할당합니다.

이 패널은 메쉬의 3D 디스플레이에 영향을 미칩니다.

추가 정보는 3D 질감 정렬 참조.

3D 외형

3D 모델에서 생성된 용마루의 외양을 (예리하고 또는 평활하게) 컨트롤할 수 있습니다.

모두 모난 메쉬마루선: 3D 창에서 모난 삼각형을 연결한 형태의 메쉬를 보여줍니다.
사용자 정의한 메쉬마루선: 사용자 정의한 모단 연결 메쉬마루선, 그리고 모든 곳이 매끄러운 연결 표면을 가진 메쉬 표면을 보여줍니다.
모두 매끄러운 메쉬마루선: 매끄럽게 연결한 표면을 가진 메쉬 보여주기.
모두 매끈한 메쉬마루선을 선택하면, 사용자정의한 마루선만 3D 뷰에 나타납니다.
