벽 인셋 (창)

다음은 Archicad INT 라이브러리에서 기본 창에 대한 사용자 정의 설정 패널의 벽 인셋(inset) 페이지에 대한 설명입니다.

이 페이지를 사용하여 창문 아래 벽 인셋을 정의합니다 (예. 라디에이터 공간을 만드는데).

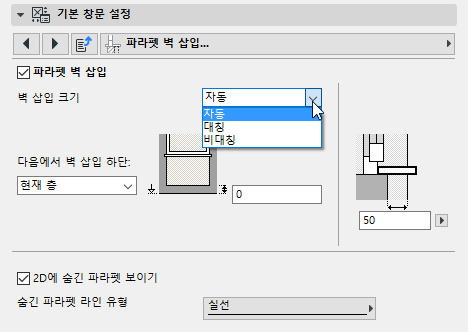

벽 인셋 크기를 선택합니다:

  • 자동: 삽입 폭은 창문 크기와 언제나 같습니다.
  • 대칭: 삽입의 고정 폭과 고정 높이를 정의합니다, 그것은 창문 개구부에 대칭적으로 생성됩니다.

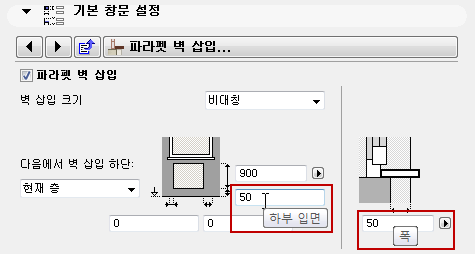

  • 비대칭: 삽입의 수평 위치에 대한 다른 돌출부(우측에서 좌측에서)를 정의합니다. 삽입 단일한 고정 높이를 정의합니다.

모든 삽입 크기에 대하여:

  • 삽입의 바닥 입면높이 를 정의하거나, 또는 그것을 바닥에 포함하도록 0 으로 둡니다.
  • 삽입의 깊이 를 정의합니다.

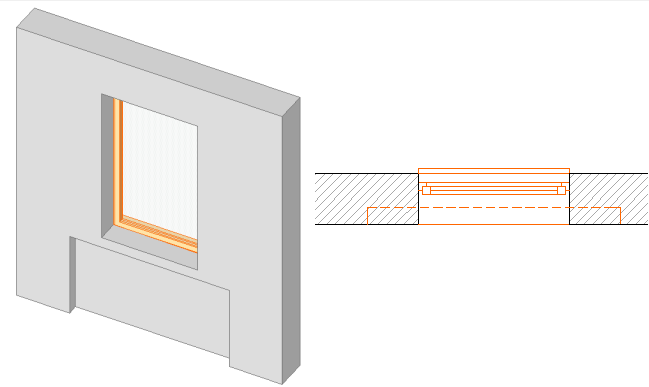

2D에서 숨겨진 파라펫 보이기 : 이 상자를 체크하면 2D 뷰에서, 벽 인셋으로 만들어진 파라펫 선이 (해당 단면 뷰가 벽 그리고/또는 창 개구부로 차단되어 있더라도) 보이게 됩니다.
