Znormalizowana reprezentacja schematyczna dla Systemów instalacji MEP

MEP Designer 30 ułatwia tworzenie bardziej czytelniej i dokładniej dokumentacji MEP dzięki elastycznemu wyświetlaniu elementów na rzutach 2D.

  • Dokumentacja symboliczna jest spójna we wszystkich widokach i obsługuje zestawienia oraz etykietoy

  • Używaj symboli schematycznych, które reprezentują funkcję elementów, a nie ich geometrię

  • Dokumentacja tworzona na bazie modelu spełnia standardy wymagane do składania wniosków i realizacji budowy, wspierając branżowe procesy projektowe i zgodność z przepisami

  • W razie potrzeby zmień atrybuty Opcji reprezentacji modelu (ORM) dla indywidualnego wyświetlania dowolnego elementu

Łatwo przełączaj wyświetlanie tras MEP i poszczególnych typów elementów za pomocą Opcji reprezentacji modelu. Używaj widoku rzutu, pełnego (z izolacją), uproszczonego (bez izolacji) lub schematycznego

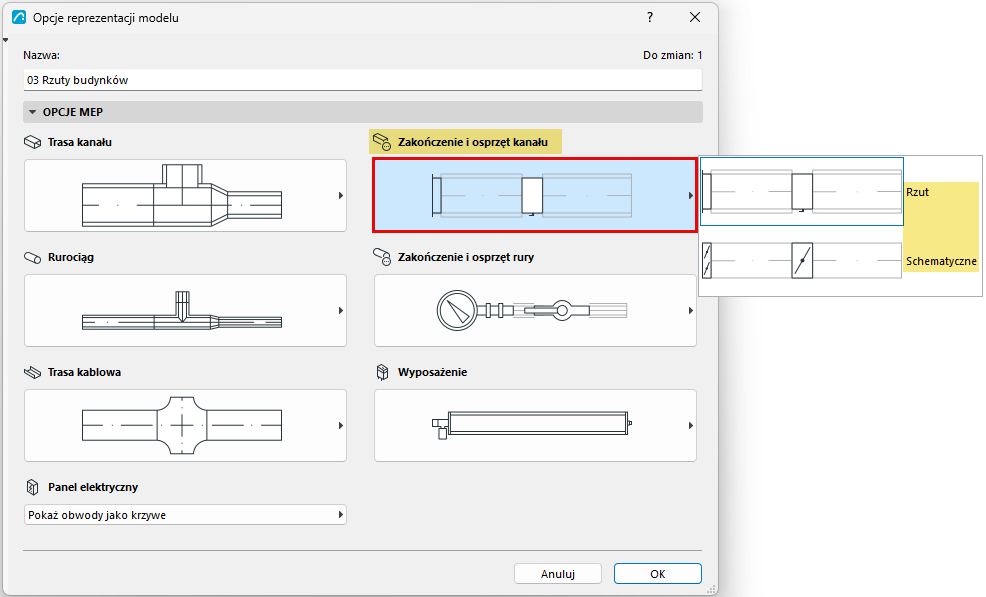

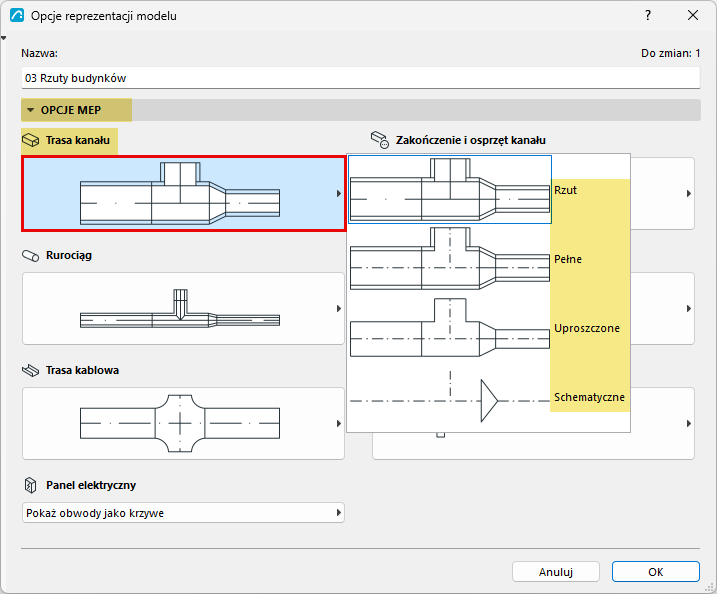

image-20260612-135833.png image-20260612-135927.png
image-20260611-153921.png image-20260611-153901.png image-20260611-153912.png
Wyświetlanie rzutu Uproszczone (bez izolacji) Schematyczne

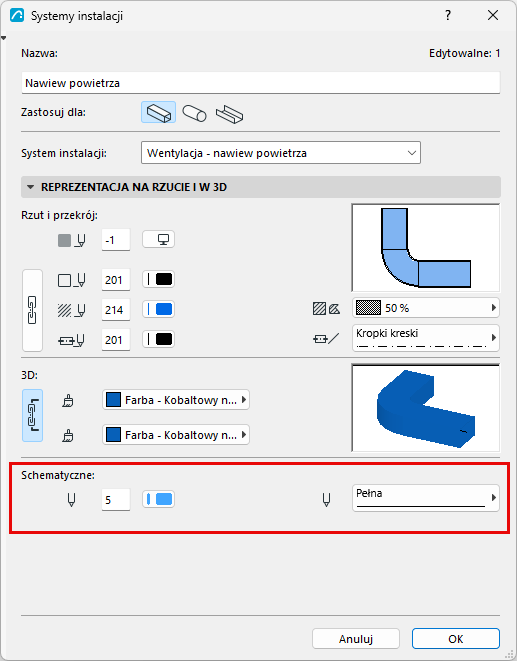

Przy Wyświetlaniu schematycznym definiuj kolory linii według Systemu, korzystając z okna dialogowego Systemy instalacji MEP.

Obejrzyj wideo: Schematyczny rzut MEP
