Blokada punktu charakterystycznego

Można wyświetlać Specjalne punkty charakterystyczne na wektorze tymczasowym wyświetlanym podczas konstruowania elementów. Metodę tę można aktywować za pośrednictwem przycisku Blokada punktu charakterystycznego, który mozna znaleźć jako jedną z metod konstrukcyjnych względnych w Palecie kontrolnej lub na pasku narzędzi Pomoce rysunkowe.

Zobacz Paleta kontrolna.

W przykładzie pokazano sposób na skonstruowanie ściany, której punkt początkowy znajduje się w 1/4 odległości pomiędzy dwoma punktami końcowymi dwóch innych ścian.

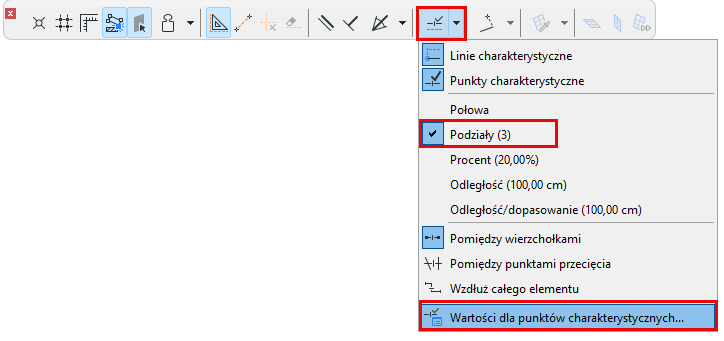

1. W Menu punktów przyciągania wybierz "Podziały".
2. W polu wartości dla punktów przyciągania wprowadź 4 jako liczbę podziałów.





3. Upewnij się, że przyklejanie do siatki jest wyłączone. (opcja Widok > Przyklejanie do siatki jest wyłączona.)
4. Uaktywnij narzędzie Ściana.
5. W Palecie kontrolnej rozwiń Metody konstrukcyjne względne i wybierz ikonę Blokady punktu charakterystycznego, a następnie kliknij, aby ją aktywować.

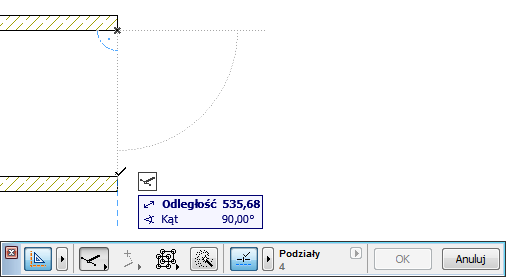

6. Narysuj wektor odniesienia od jednego końca ściany do drugiego.





7. Cztery punkty przyciągania zostaną wyświetlone wzdłuż wektora, zgodnie z przyjętym podziałem.

   Kliknij żądane miejsce, w którym chcesz zacząć rysować nową ścianę.
