Wyrównaj elementy do stropów

Dzięki tej funkcji (Edycja> Zmiana geometrii > Wyrównaj elementy do stropów) można łatwo dostosować elementy (Ściany, Słupy lub poziome Belki) do poszczególnych poziomów jednego lub kilku Stropów znajdujących się powyżej lub poniżej.

1. Zaznacz element(y) (Ściany, Słupy lub Belki poziome), które chcesz wyrównać.
   Uwaga: Jeśli powyżej lub poniżej zaznaczonego elementu znajduje się kilka Stropów, należy również zaznaczyć Strop, który ma zostać wyrównany. W przeciwnym razie, automatycznie wyrównany zostanie najbliższy Strop.
2. Wybierz polecenie Edycja > Zmiana geometrii > Wyrównaj elementy do Stropów.

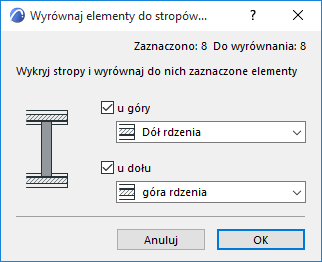

3. W wyświetlonym oknie dialogowym wskaż czy chcesz wyrównać zaznaczone elementy do Stropu znajdującego się powyżej lub poniżej elementów. Ponownie, jeśli zaznaczysz Strop(y), wyrównanie obejmie jedynie zaznaczony Strop (lub zaznaczone Stropy).

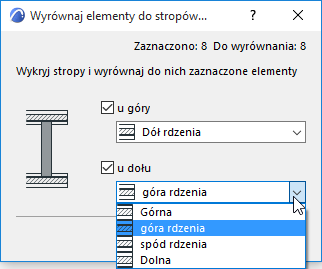

4. Z rozwijanego menu wybierz poziom Stropu (górny lub dolny, lub w przypadku struktur złożonych - Góra rdzenia lub Spód rdzenia), do których wyrównane zostaną elementy.





5. Kliknij OK.
   Uwaga: Jeśli Drzwi/Okno połączone jest z dołem Ściany, polecenie Wyrównaj elementy do stropów ponownie obliczy przesunięcie, aby zachować położenie otworu.
   Uwaga: Ta sama procedura dostępna jest przy użyciu polecenia Edycja > Zmiana geometrii > Wyrównanie. Wtedy, należy zaznaczyć elementy, które zostaną dostosowane do danego Stropu. (Kursor pokaże, że klikasz na Strop, zgodnie z rysunkiem poniżej.) Wyświetlone zostanie okno dialogowe Wyrównaj elementy do stropów i nastąpi kontynuacja procesu zgodnie z opisem powyżej. (Elementy dostosowane zostaną jedynie do zaznaczonego Stropu).





Wyrównaj elementy do stropów: Przykład

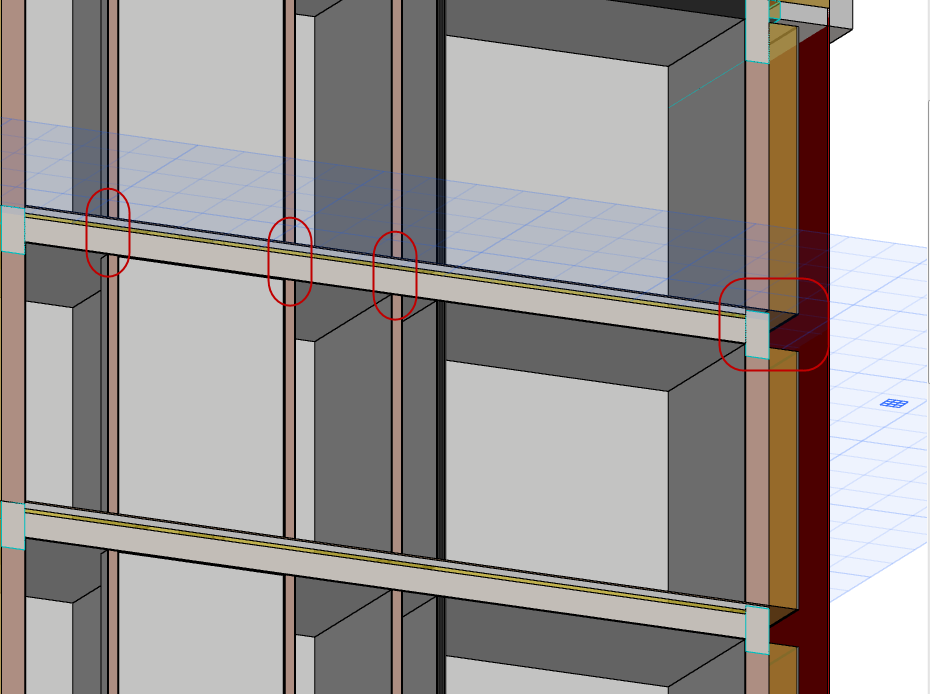

W tym projekcie, występują problemy w połączeniach Ścian ze Stropami: ściany wewnętrzne dochodzą do górnej części dywanów, a w Ścianach zewnętrznych (profilach) występują przerwy.

Tutaj może pomóc polecenie Wyrównaj elementy do stropów.

1. Zaznacz wszystkie ściany.

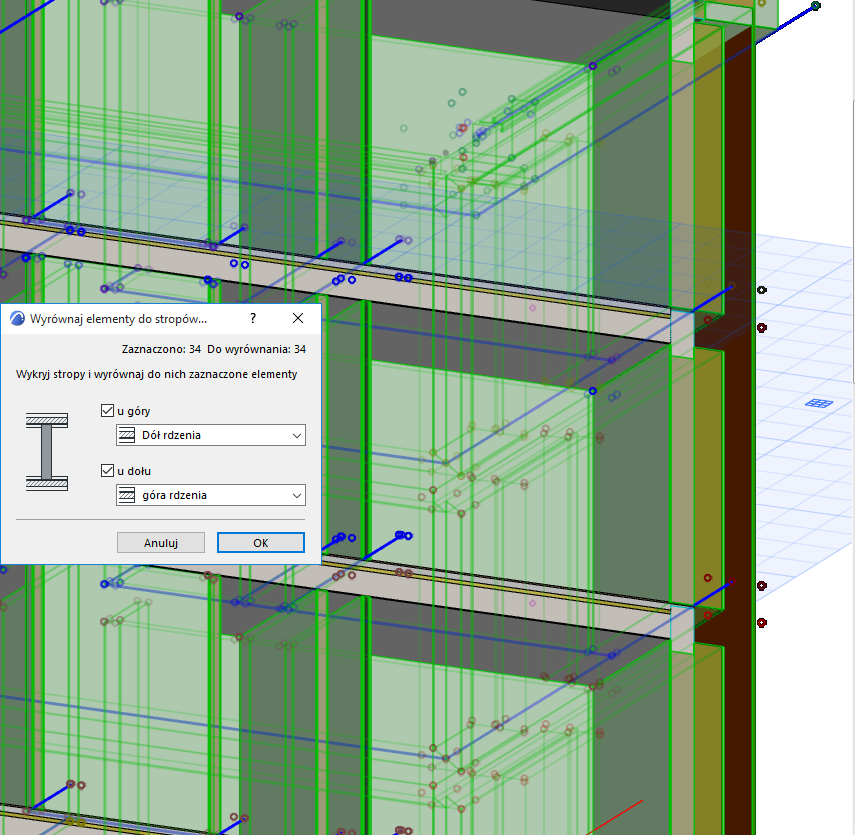

2. Za pomocą polecenia Wyrównaj elementy do stropów skonfiguruj opcje “Spód rdzenia” oraz “Góra rdzenia”. W ten sposób, Ściany na Stropach zostaną wyrównane tak, aby dochodziły do rdzenia Stropów.

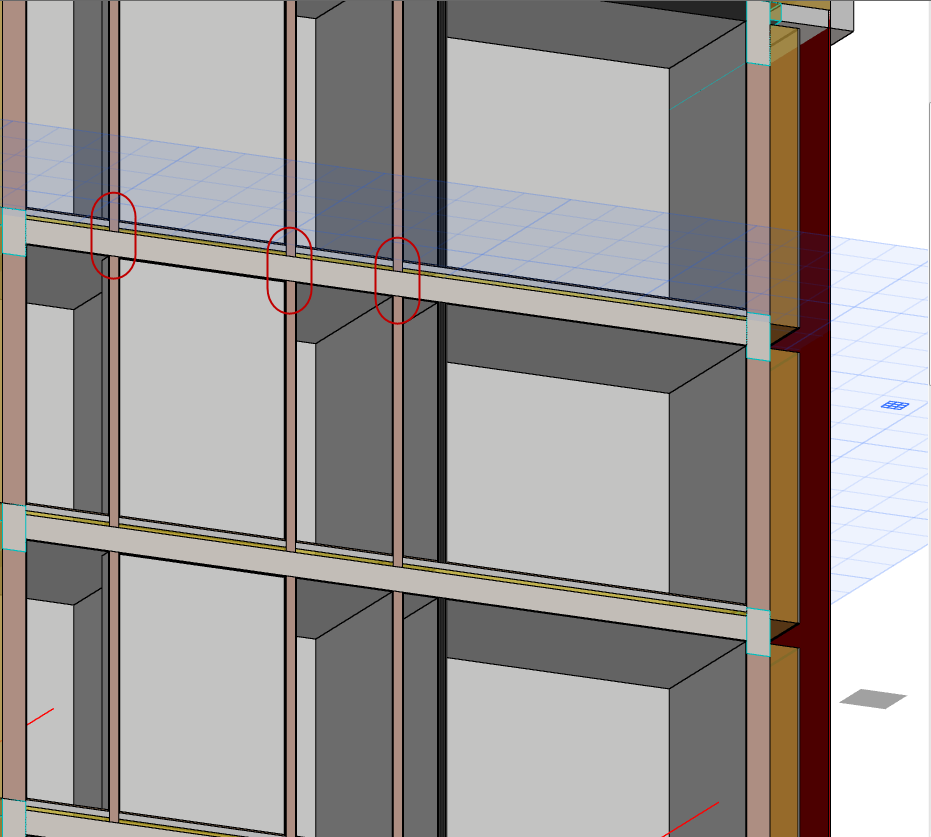

3. W wyniku tego, wewnętrzne Ściany dzielne są teraz prawidłowo połączone ze Stropami.





   Jednak problematyczne pozostają zewnętrzne Ściany profilowane: każda musi zetknąć się ze Ścianą powyżej nie zatrzymując się na dole rdzenia Stropu. dn

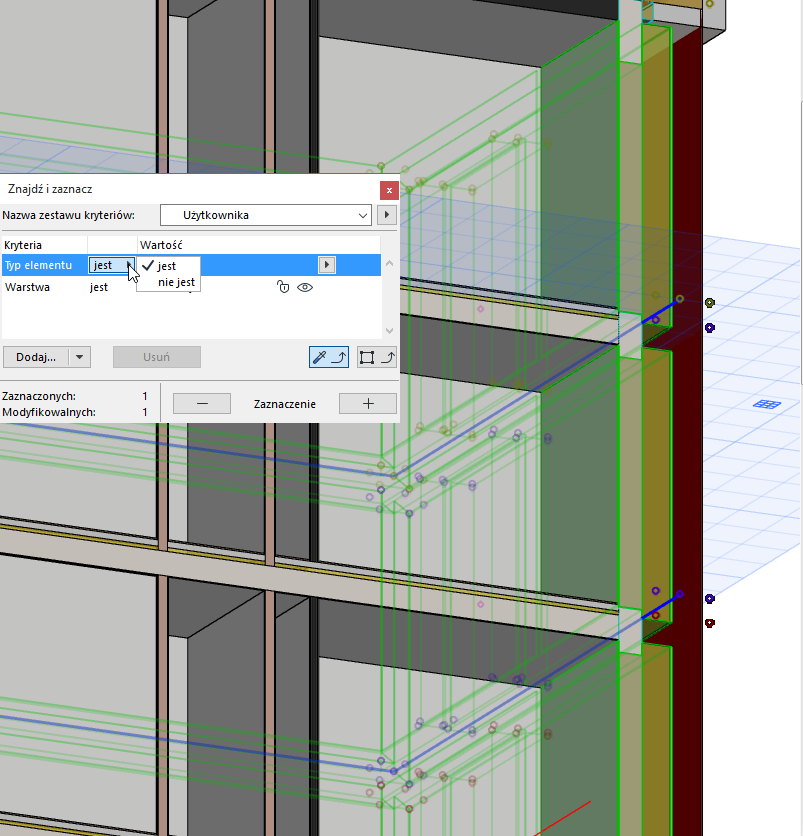

4. Za pomocą polecenia Znajdź i Zaznacz, zaznacz tylko Ściany zewnętrzne.





5. Należy ponownie zastosować polecenie Wyrównaj elementy do stropów, jednak tym razem wszystkie zaznaczone Ściany powinny dosięgać szczytu rdzenia Stropu, aby wyeliminować przerwy.

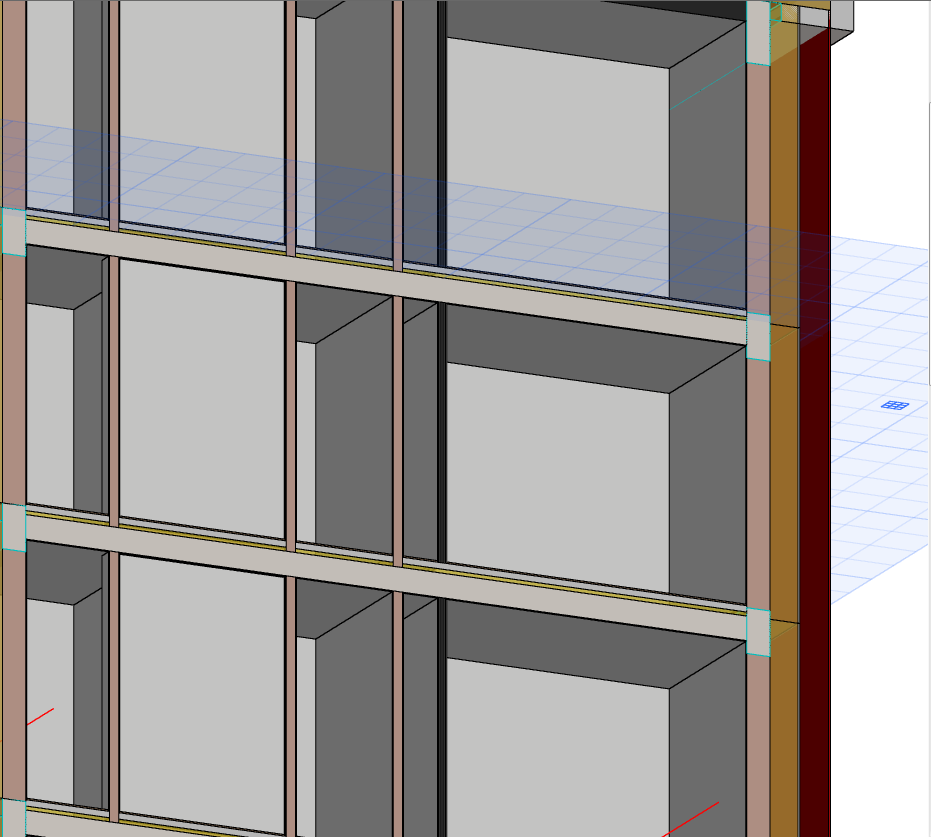

6. Teraz, Ściany zewnętrzne są również prawidłowo połączone.
