Dodawanie Elementom Wierzchołków

Możliwe jest dodawanie wierzchołków do zaznaczonych elementów poprzez użycie odpowiedniego polecenia z palety Pomocniczej.

Dodanie wierzchołka do prostego elementu linearnego spowoduje utworzenie nowego elementu.

Dodanie wierzchołka do elementu wielobocznego zwiększa ilość krawędzi.

Wierzchołki można dodawać również w Oknie 3D.

W celu dodania wierzchołka należy:

  1. Zaznacz element.

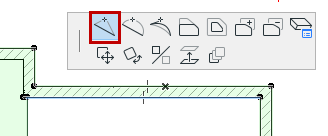

  2. Kliknąć w jedną z krawędzi aby uaktywnić paletę kontekstową.
  3. Wybrać ikonę Wstaw nowy węzeł.
  4. Ponowne kliknięcie zatwierdzi położenie nowego wierzchołka.

    NewNode1.png     NewNode2.png

Aby wstawić nowy wierzchołek bez zmiany jego położenia, wystarczy dwukrotnie kliknąć w krawędź zaznaczonego elementu. (W palecie Pomocniczej należy wcześniej uaktywnić ikonę Wstaw nowy węzeł.)

Uwaga: Nie można dodać nowego wierzchołka do elementu/segmentu po łuku; jeśli klikniesz polecenie Wstaw nowy węzeł do elementu łukowego, element ten zostanie wyprostowany.
