Proste wytłoczone sklepienie: Równolegle do rzutu

Użyj tej metody, aby wstawić profil powłoki w kształcie sklepienia, a następnie wytłoczyć go graficznie.



Profil powłoki w tym przypadku będzie zawsze pół-okręgiem (sklepieniem). (Edycji można dokonać później.)

  1. Uruchom narzędzie Powłoka i wybierz wytłaczaną metodę geometrii przy prostej metodzie wstawiania.


    Na rzucie lub w oknie 3D:

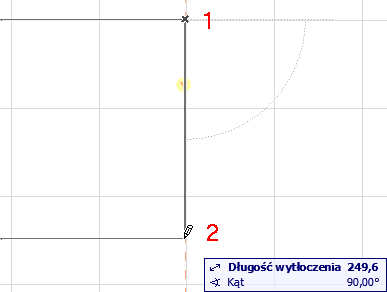

  2. Kliknij dwukrotnie, aby określić długość wytłoczenia powłoki.
  3. Kliknięcie trzeci raz spowoduje zdefiniowanie szerokości profilu powłoki.
  4. Powłoka została ukończona.
