Proste wytłoczone sklepienie: Prostopadle do rzutu

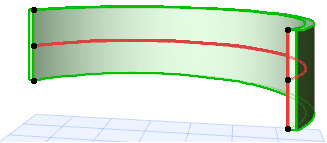

Użyj tej metody, aby wstawić profil powłoki w kształcie sklepienia, a następnie wytłoczyć go w górę lub w dół (prostopadle do rzutu).

Profil powłoki w tym przypadku będzie zawsze pół-okręgiem (sklepieniem). (Edycji można dokonać później.)

Na Rzucie:

1. Uruchom narzędzie Powłoka i wybierz wytłaczaną metodę geometrii przy prostej metodzie wstawiania.





2. Kliknij dwukrotnie miejsce, w którym chcesz wstawić powłokę. (Pojawi się profil tymczasowy.) Wzniesienie podstawy zależy od wartości ustawionej w Ustawieniach powłoki.

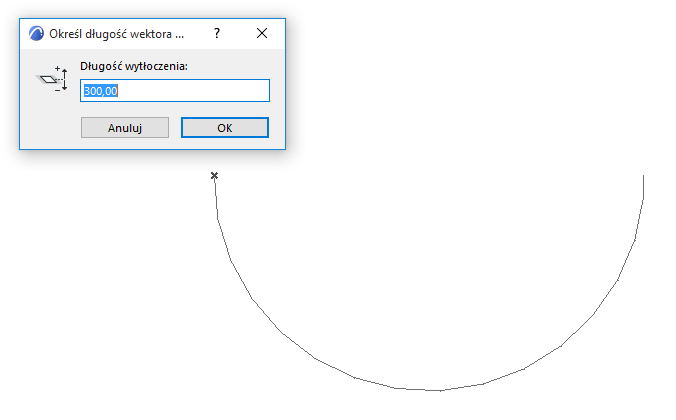

3. W wyświetlonym oknie dialogowym, wprowadź długość wytłoczenia powłoki. Liczba dodatnia spowoduje wytłoczenie powłoki do góry (w Twoim kierunku). Liczba ujemna spowoduje oddalenie od Ciebie wektora. Kliknij OK, aby zamknąć okno.





4. Przesuń kursor, aby określić położenie powłoki a następnie kliknij, aby określić szerokość jej profilu.





5. Powłoka została ukończona.
