Powłoka obrotowa: Proste wstawianie



Na rzucie lub w oknie 3D:

  1. Uruchom narzędzie Powłoka i wybierz obrotową metodę geometrii przy prostej metodzie wstawiania.

  2. Kliknij, aby określić oś powłoki na środku kopuły. (Początkowo wstawiona oś jest zawsze pionowa, chociaż można ją zmienić, aby była nachylona.)
  3. Przeciągnij kursor, aby określić wielkość (szerokość) powłoki. Kliknij w miejscu, w którym chcesz zacząć obracać powłokę dookoła osi.

  4. przeciągnij kursor i kliknij, aby zakończyć kąt obrotu.

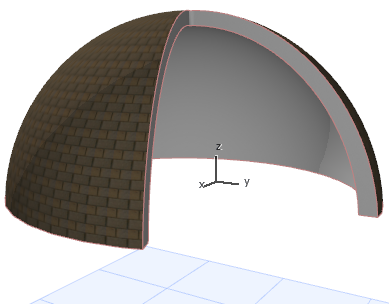

  5. Sprawdź rezultat w oknie 3D.
