Powłoka obrotowa z dowolnie określonym profilem

1. Uruchom narzędzie Powłoka i wybierz obrotową metodę geometrii przy szczegółowej metodzie wstawiania.





   Na Rzucie:

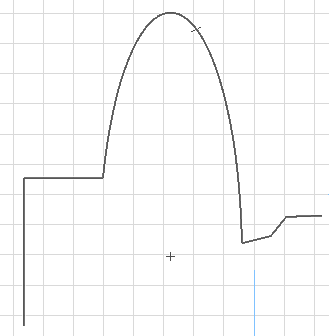

2. Narysuj profil powłoki - polilinię lub zamknięty wielobok - używając zwykle stosowanej metody wstawiania wieloboku.
3. podwójne kliknięcie zakończy rysowanie polilinii lub wieloboku.

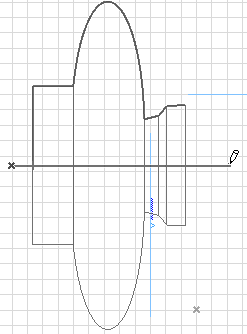

4. Kliknij dwukrotnie, aby narysować oś obrotu. Początkowo wstawiona oś obrotu jest zawsze równoległa do Rzutu, choć można ją później edytować.





5. W wyświetlonym oknie dialogowym wprowadź kąt obrotu powłoki. Liczba dodatnia spowoduje obrócenie powłoki w Twoim kierunku. Liczba ujemna spowoduje obrócenie powłoki od Ciebie.

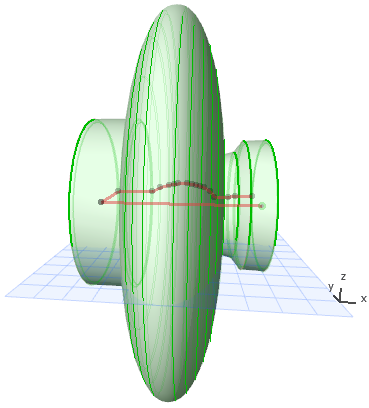

6. Kliknij OK, aby zakończyć powłokę. Obejrzyj ją w 3D.





W Oknie 3D:

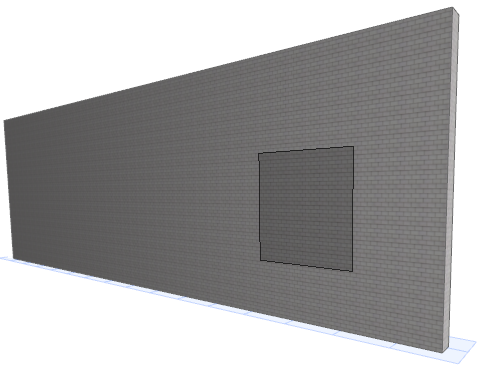

1. Wybierz płaszczyznę wstawiania. Kliknij, aby odnaleźć domyślną płaszczyznę lub wybierz kolejną płaszczyznę w oparciu o istniejące elementy. To płaszczyzna, na której narysujesz profil a następnie jego oś obrotu.
   • Jeśli klikniesz w “pustym miejscu”, domyślna płaszczyzna wstawiania będzie znajdowała się na wzniesieniu podstawy określonym w Ustawieniach domyślnych powłoki.
   • Aby wstawić płaszczyznę wstawiania określoną punktami lub powierzchniami istniejącego elementu, należy ją zaznaczyć klikając dowolne punkty oraz/lub krawędzie lub powierzchnie: automatyczny komentarz (szary kwadrat) pokaże miejsce potencjalnych płaszczyzn wstawiania. Kiedy powrócisz do żądanej powłoki kliknij, aby się pojawiła.

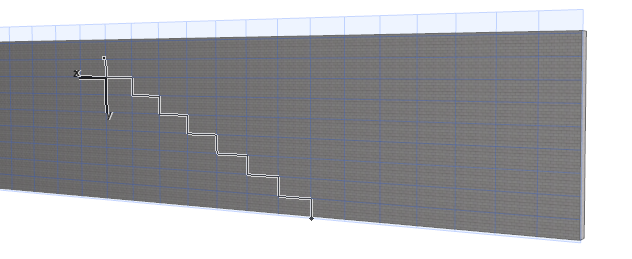

2. Narysuj profil powłoki - polilinię lub zamknięty wielobok - używając zwykle stosowanej metody wstawiania wieloboku.
3. Zakończ wielobok.

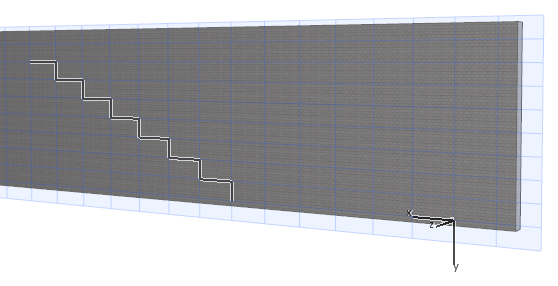

4. Kliknij, aby określić środek osi obrotu.

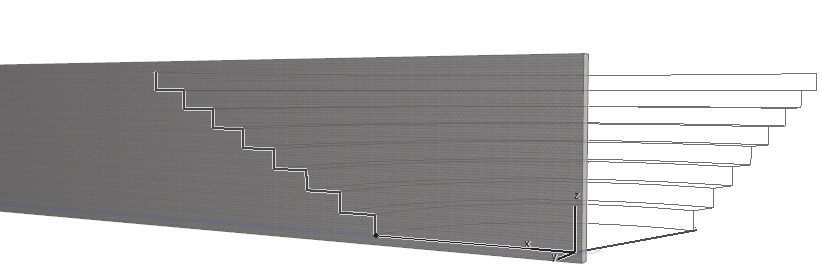

5. Przesuń kursor aby zakończyć rysowanie osi obrotu. (Poruszaj się po widoku 3D, aby odnaleźć najlepszy kąt podglądu wyniku.)

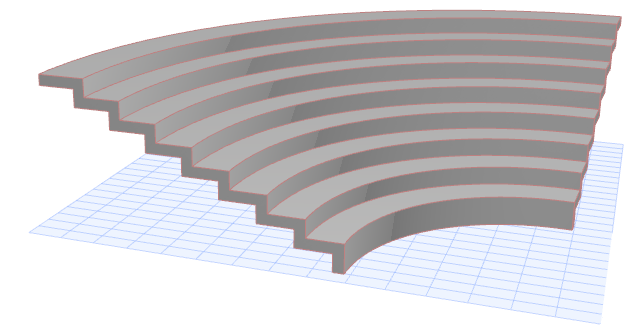

6. Powłoka została ukończona.
