Pofalowane powłoki prostokreślne

Aby utworzyć powłokę prostokreślną przy użyciu prostej metody wstawiania, należy określić dwa profile na równoległych płaszczyznach. Przy tej metodzie wstawiania:

  • Pierwszy profil jest zawsze w kształcie sklepienia.
  • Drugi profil jest zawsze prostą linią.

Tutaj wstawimy pofalowaną powłokę prostokreślną nad złożeniem ścian.


  1. Uruchom narzędzie Powłoka i wybierz prostokreślną metodę geometrii przy prostej metodzie wstawiania.


    Na Rzucie:

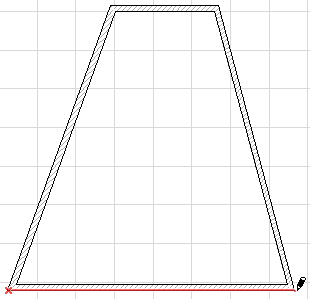

  2. Kliknij każdy punkt końcowy niższego segmentu ściany, aby określić szerokość pierwszego profilu, w kształcie sklepienia.

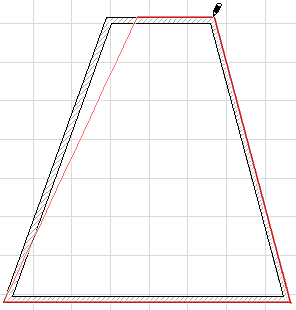

  3. Przeciągnij kursor na przeciwległy segment ściany a następnie kliknij każdy punkt końcowy tej ściany, aby określić szerokość drugiej, prostej linii profilu.

  4. Pofalowana powłoka prostokreślna została ukończona. Widok w oknie 3D


W Oknie 3D:

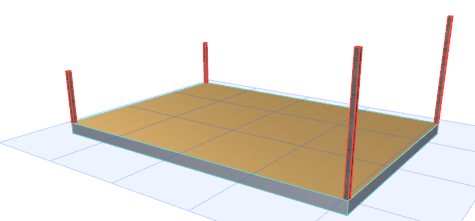

Tutaj wstawimy pofalowaną powłokę prostokreślną na dwóch parach słupów o różnych wysokościach.


  1. Uruchom narzędzie Powłoka i wybierz prostokreślną metodę geometrii przy prostej metodzie wstawiania.

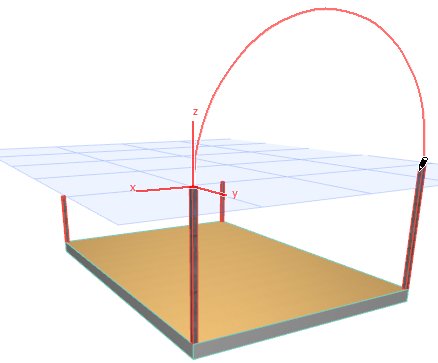

  2. Kliknij każdy z dwóch wyższych słupów aby określić szerokość pierwszego profilu, w kształcie sklepienia.

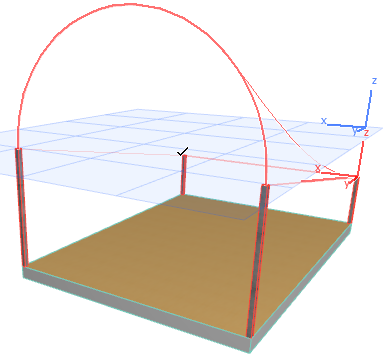

  3. Przeciągnij kursor na przeciwległy, krótszy słup i kliknij każdy, aby określić szerokość drugiego, prostego profilu.

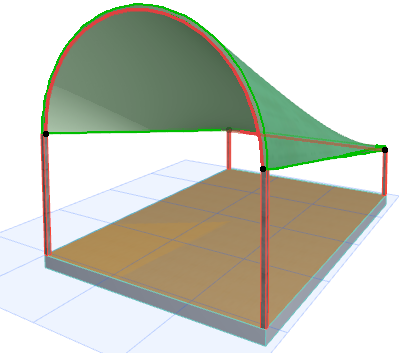

  4. Pofalowana powłoka prostokreślna została ukończona. Widok w oknie 3D


Obejrzyj wideo
