Wytłaczana powłoki: Pofalowane zadaszenie

1. Uruchom narzędzie Powłoka i wybierz wytłaczaną metodę geometrii przy szczegółowej metodzie wstawiania.

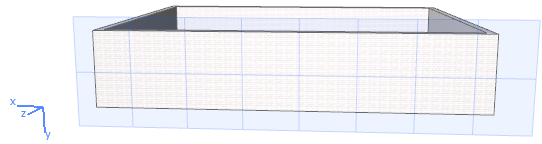

2. W oknie 3D, kliknij powierzchnię lub kliknij 3 punkty, aby określić płaszczyznę wstawiania, na której narysujesz profil.

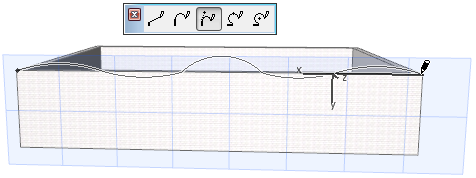

3. Narysuj żądany profil, w tym przypadku pofalowaną linię, przy użyciu standardowych opcji palety pomocniczej. Kliknij aby zatwierdzić operację.

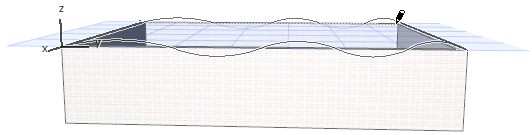

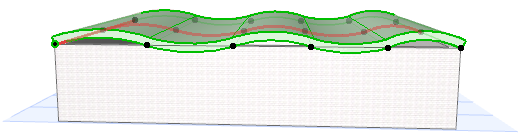

4. Następne, wytłocz profil: rozszerz go do odległej ściany i kliknij, aby wstawić. Sprawdź rezultat.

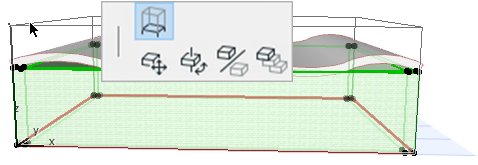

5. Zwiększ wysokość ściany, aby przecinała powłokę w taki sposób, aby można było przyciąć ścianę do powłoki.

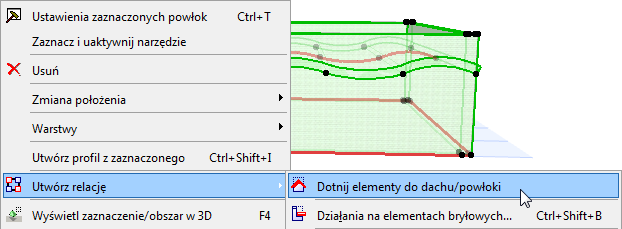

6. Zaznacz ścianę i powłokę, którą chcesz przyciąć. Z menu kontekstowego, wybierz Utwórz relację > Dotnij elementy do dachu/powłoki (również dostępny jako ikona w standardowym pasku narzędzi).





   Więcej szczegółów dotyczących połączeń powłok, patrz Przytnij elementy do dachu/powłoki.

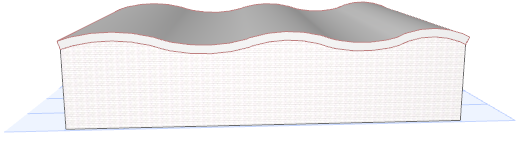

Sprawdź rezultat.
