Powłoka obrotowa: Wygięte, trójkątne złożenie dachu

1. Na Rzucie, uruchom narzędzie Powłoka i wybierz obrotową metodę geometrii przy prostej metodzie wstawiania.





2. Otwórz powłokę obrotową o 45-stopniowym kącie obrotu.

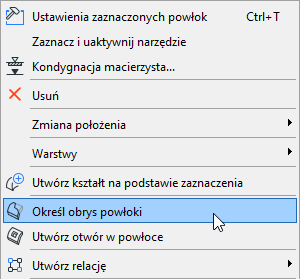

3. Przy zaznaczonej powłoce, wybierz opcję Określ obrys powłoki z menu kontekstowego.
4. Określ kwadratowy obrys, który posłuży do docięcia krawędzi powłoki, jak pokazano poniżej: Sprawdź rezultat w oknie 3D.













5. Ponownie na rzucie, wykonaj odbicie lustrzane kopii powłoki.
6. Przesuń drugą powłokę, aby znalazła się obok pierwszej.









7. Przesuń drugą powłokę nieco w górę na osi Y, aby nałożyć ją na pierwszą powłokę (dzięki temu łatwiej będzie dociąć do siebie elementy). Obejrzyj ją w 3D.









8. Przejdź do Okna 2D Utwórz dwie przegrody strukturalne, każda skierowana w przeciwną stronę, biegnące pomiędzy dwiema powłokami, jak pokazano poniżej.





9. Widok w oknie 3D
10. Edytuj położenie przegród strukturalnych w prawidłowe miejsce: unieś przegrodę strukturalną, a następnie rozciągnij górny róg do prawej wysokości.





11. Teraz wybierz kolejną przegrodę strukturalną i przytnij do każdej powłoki, aby uzyskać żądaną geometrię, postępując zgodnie z poniższymi etapami.

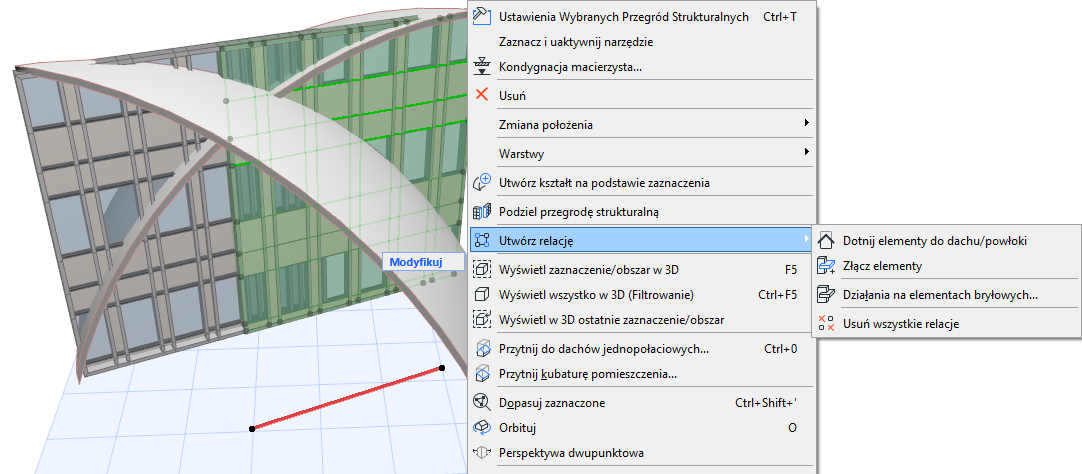

• Wybierz jedną z przegród strukturalnych i użyj polecenia Utwórz relację > Dotnij elementy do dachu/powłoki (również dostępny na standardowym pasku narzędzi).





• Przytnij zaznaczoną przegrodę strukturalną do każdej z dwóch powłok.





• Teraz zaznacz drugą przegrodę strukturalną i przytnij ją do każdej z dwóch powłok.





• Powiel powstałą konstrukcję odpowiednio do potrzeb.
