Powłoka obrotowa: Określ obrys w przekroju

Tutaj, możesz narysować kilka powłok obrotowych o wspólnym punkcie końcowym dla profili, ale nieco odsunięte od siebie.

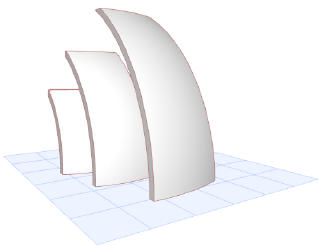

Następnie w oknie przekroju zaznacz każdą powłokę osobno i narysuj obrys w kształcie prostokąta - używaj coraz mniejszych prostokątów. Uzyskasz kilka nałożonych na siebie odcinków powłoki, każdy o nieco innej wielkości.

1. Sprawdź czy domyślne wzniesienie powłoki wynosi 0.

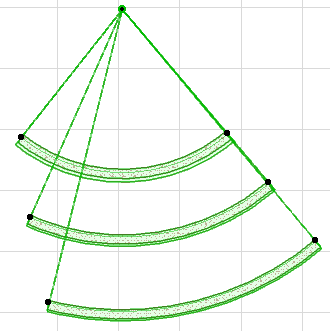

2. Narysuj pierwszą powłokę obrotową na Rzucie, jak pokazano.





3. Narysuj jeszcze dwie powłoki obrotowe używając tego samego punktu początkowego profilu, jednak każdą nieco większą i odsuniętą od poprzedniej.

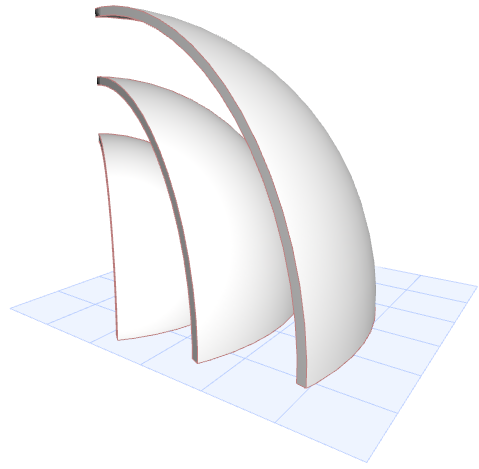

4. Sprawdź rezultat w oknie 3D.





5. Teraz stwórz przekrój dla tych powłok i otwórz okno Przekroju.

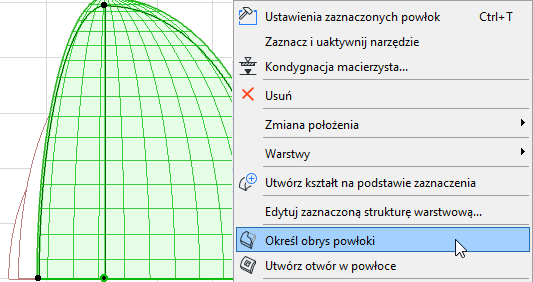

6. Zaznacz powłokę, która jest najbliżej Ciebie. Z menu kontekstowego wybierz opcję Określ obrys powłoki.

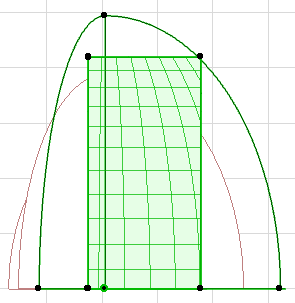

7. Narysuj obrys jako prostokąt.









8. Wybierz dwie pozostałe powłoki i określ dla nich prostokątne obrysy.

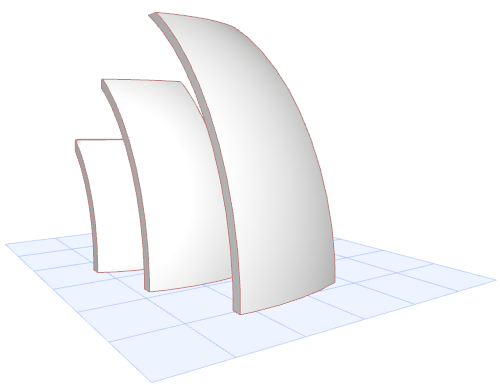

9. Zobacz wynik w oknie 3D i dostosuj odpowiednio do potrzeb.
