Powłoka prostokreślna: Powłoka kortu tenisowego

Utwórz powłokę nad stadionem tenisowym.

1. Wstaw korty tenisowe.

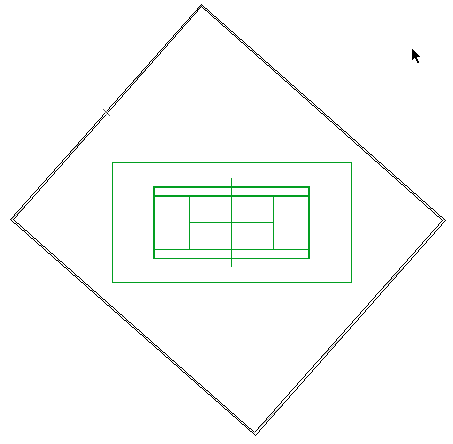

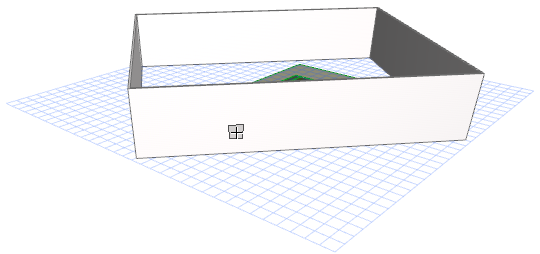

2. Narysuj dookoła nich prostokąt ścian w nachyleniu 45 do stadionu; ta ściana będzie służyła jako odniesienie dla profili powłok prostokreślnych (zostanie ona później usunięta).





Na górze wstaw powłokę prostokreślną:

1. Przejdź do okna 3D i uruchom narzędzie powłoka, używając metody geometrii prostokreślnej i szczegółowej metody wstawiania.





2. Zdefiniuj pierwszą płaszczyznę wstawiania po jednej stronie prostokąta ściany, klikając na zewnętrzną powłokę ściany.

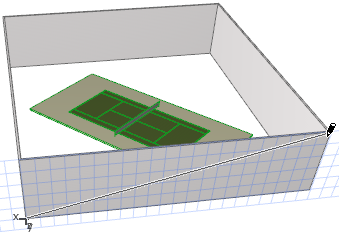

3. Narysuj linię od górnego rogu do drugiego i kliknij dwukrotnie, aby zakończyć rysowanie pierwszego profilu: prosta, ukośna linia, jak przedstawiono poniżej.





4. W oknie 3D, przełącz widok, aby teraz najbliżej znajdowała się ściana po przeciwległej stronie. Zdefiniuj drugą płaszczyznę wstawiania po zewnętrznej stronie tej przeciwległej ściany, klikając zewnętrzną powierzchnię ściany.

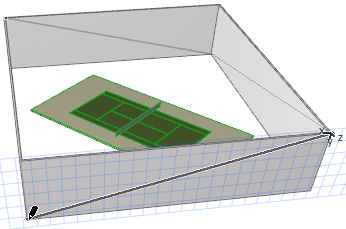

5. Na tej płaszczyźnie narysuj drugi profil, patrząc na wynik, aby zobaczyć w jaki sposób powinna być ukształtowana powłoka prostokreślna. W tym przypadku, narysujesz prostą, ukośną linię. Kliknij dwukrotnie, aby zakończyć.

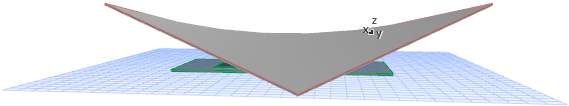

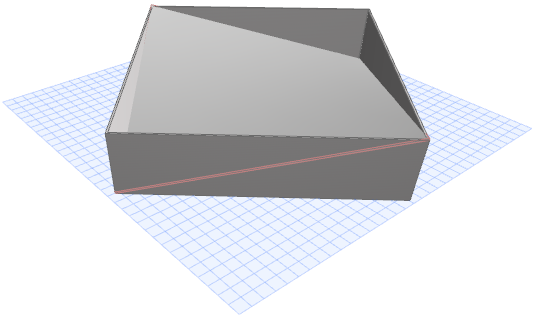

Początkowa powłoka została ukończona.

Możesz usunąć prostokąt ściany i zobaczyć wynik.

Następnie, określ obrys powłoki.

1. Przejdź do Rzutu.

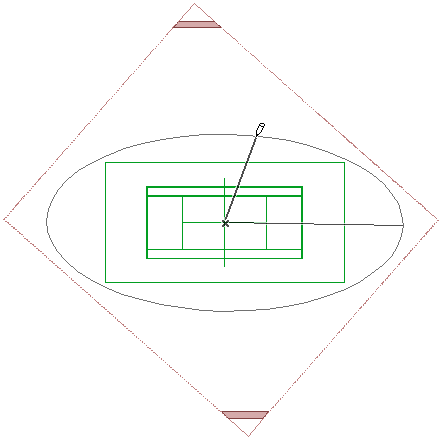

2. Użyj narzędzia okrąg, aby narysować elipsę o żądanym kształcie jako dach stadionu.

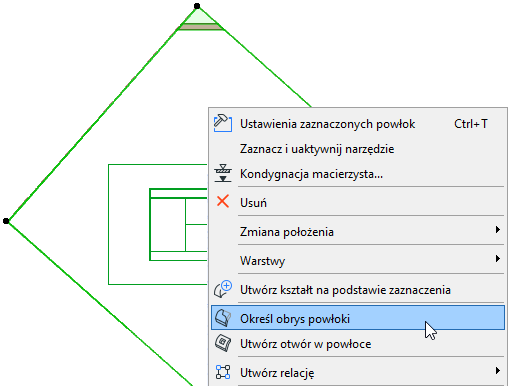

3. Wybierz powłokę. Z menu kontekstowego wybierz opcję Określ obrys powłoki.

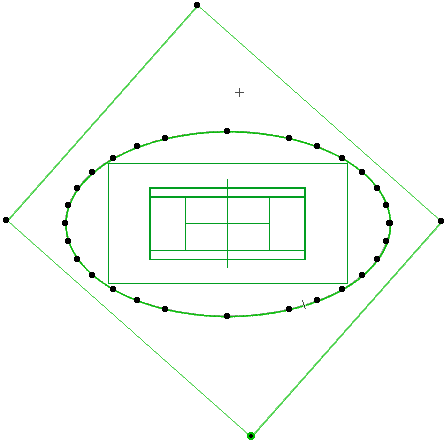

4. Za pomocą magicznej różdżki (naciśnij spację), kliknij elipsę, aby określić obrys powłoki w kształcie elipsy. (Następnie możesz usunąć element elipsy.)

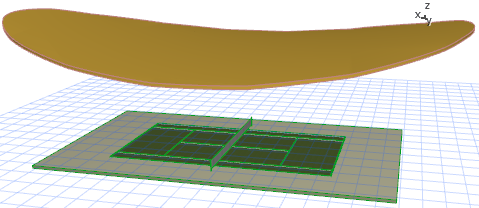

5. Widok w oknie 3D
6. Wstaw otaczające ściany, aby stadion wyglądał odpowiednio do Twoich potrzeb i przytnij do powłoki.
