Powłoka prostokreślna: Skręcona wieża

  1. Uruchom narzędzie Powłoka i wybierz prostokreślną metodę geometrii przy szczegółowej metodzie wstawiania.

  2. Na Rzucie, narysuj kształt wieloboku dla pierwszego profilu (jego powierzchnia leży płasko na Rzucie). W tym przypadku narysuj kwadrat; podwójne kliknięcie zakończy rysowanie wieloboku pierwszego profilu.

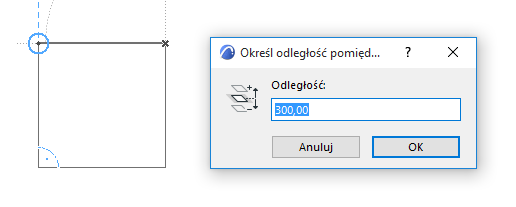

  3. W wyświetlonym oknie dialogowym wprowadź odległość pomiędzy dwiema płaszczyznami profili powłoki prostokreślnej (pomiędzy np. pierwszym profilem, już wstawionym, a drugim, który za chwilę narysujesz.)

  4. Teraz narysuj wielobok drugiego profilu, którego płaszczyzna jest równoległa z pierwszym. Rysujemy przechylony kwadrat (tutaj, przedstawiony na czerwono). Komentarz pokazuje w jaki sposób powłoka prostokreślna przyjmuje kształt.
  5. Kliknij dwukrotnie, aby zakończyć rysowanie wieloboku i powłoki.
  6. Sprawdź rezultat w oknie 3D.
