Utwórz otwór w powłoce

Na Rzucie lub w oknie Przekroju:

  1. Wybierz dowolną powłokę na rzucie lub w oknie przekroju.

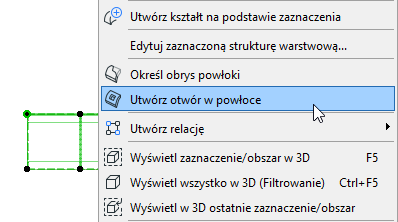

  2. Z menu kontekstowego wybierz Tworzenie otworu w powłoce.

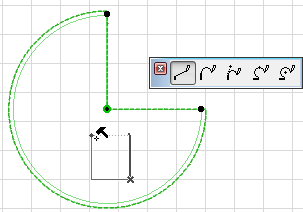

  3. Narysuj żądany wielobok na powłoce. (Płaszczyzną otwarcia jest rzut, ale można to później zmienić.)

    Zobacz Edytuj otwór w powłoce.

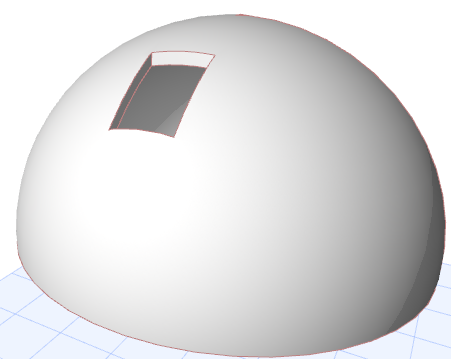

  4. Sprawdź rezultat w oknie 3D:


W Oknie 3D:

  1. Wybierz powłokę.
  2. Z menu kontekstowego wybierz Tworzenie otworu w powłoce.

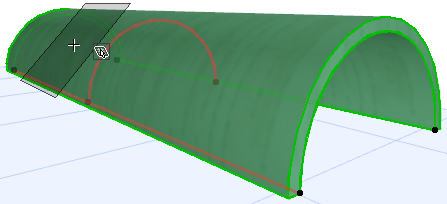

  3. Wybierz płaszczyznę wstawiania, na której chcesz narysować otwór: użyj komentarza aby wybrać żądane położenie płaszczyzny. (Wybierz płaszczyznę w dowolnym miejscu modelu; nie musi to być na górze powłoki.)

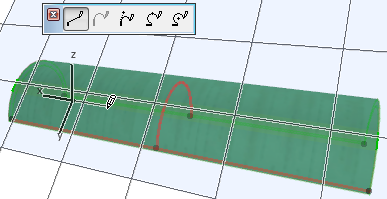

  4. Narysuj żądany wielobok na płaszczyźnie wstawiania. Można to zmienić później.

    Zobacz Edytuj otwór w powłoce.

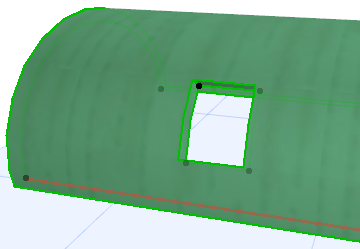

  5. Sprawdź rezultat.


Obejrzyj wideo

Otwory w powłoce w Zestawieniu interaktywnym

W Zestawieniu interaktywnym można wymienić właściwości otworów w powłoce (np. Powierzchnia otworów oraz Obwód). Podobnie jak w przypadku innych elementów, można ustawić preferencje (“Reguły dla zestawień”) wielkości otworów, które powinny zostać uwzględnione podczas obliczania objętości i powierzchni powłoki.

Więcej szczegółów, patrz Preferencje reguł obliczeń.
