Utwórz siatkę

Nowa Siatka może być narysowana zarówno w oknie Rzutu jak i oknie 3D.



Zobacz także Dane geodezyjne (.xyz).

Istnieją cztery metody geometrii siatki dostępne w palecie Info. Możesz utworzyć siatkę Wielokątną, Prostokątną i Prostokątną Obróconą a także Regularną siatkę prostokątną.



W pierwszej kolejności rysujesz obrys siatki wzniesiony ponad płaszczyznę odniesienia o wartość ustaloną wcześniej w oknie Ustawień Siatki.

  • Metody geometrii siatki Wielokątnej i Prostokątnej/Prostokątnej Obróconej działają w ten sam sposób, co analogiczne metody dla narzędzia Strop.
  • Metoda Regularnej siatki prostokątnej umożliwia szybkie utworzenie siatki prostokątnej z powierzchniami odniesienia.

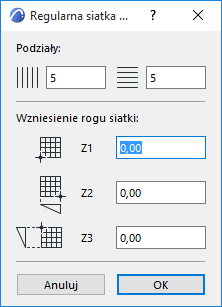

    Po zdefiniowaniu prostokątnego obrysu siatki pojawi się okno dialogowe Regularna siatka prostokątna.


    • Podziały: W górnej części okna dialogowego zdefiniuj podziały w kierunku dowolnej współrzędnej.
    • Wzniesienie rogu siatki: Podaj wartości wzniesienia trzech rogów siatki; czwarty zostanie wygenerowany automatycznie.

W razie potrzeby możesz zaznaczyć siatkę, zmodyfikować lub dodać nowe punkty albo utworzyć otwór.

Tematy pokrewne:

Edytuj wzniesienie punktów siatki

Dodaj nowe punkty siatki

Utwórz otwór w siatce
