Edytuj wielokąt strefy

Użyj znanych poleceń z palety pomocniczej do edycji wielokąta strefy.

Zobacz Zmiana Geometrii Wieloboków i Łańcuchów elementów, oraz Rozsuń wszystkie krawędzie.

Przesuń krawędź - zachowaj pole

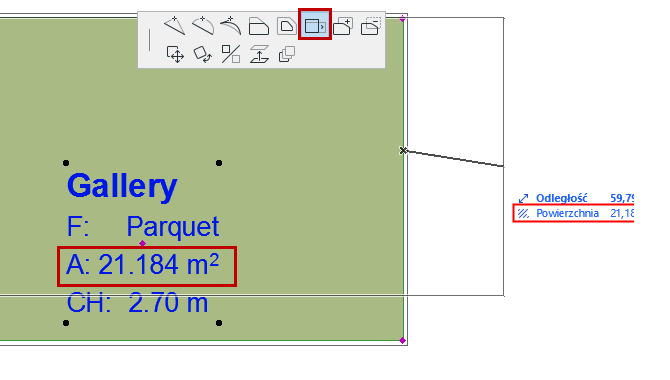

Użyj palety podręcznej, aby odsunąć klikniętą krawędź, jednocześnie utrzymując niezmieniony obszar strefy. Jest to przydatne podczas rozplanowywania przestrzeni na podstawie określonych obszarów.

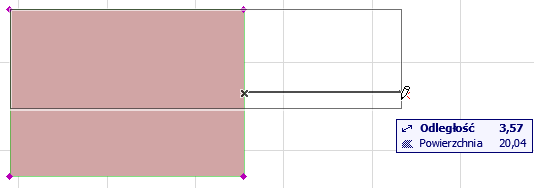

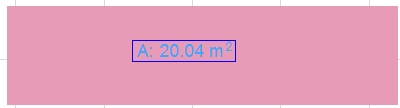

W tym przykładzie, odsuwasz prawą stronę strefy - kształt zostaje automatycznie zablokowany, aby powierzchnia nie uległa zmianie (jak widziano we współrzędnych podręcznych):





Strefy w przekrojach/elewacjach

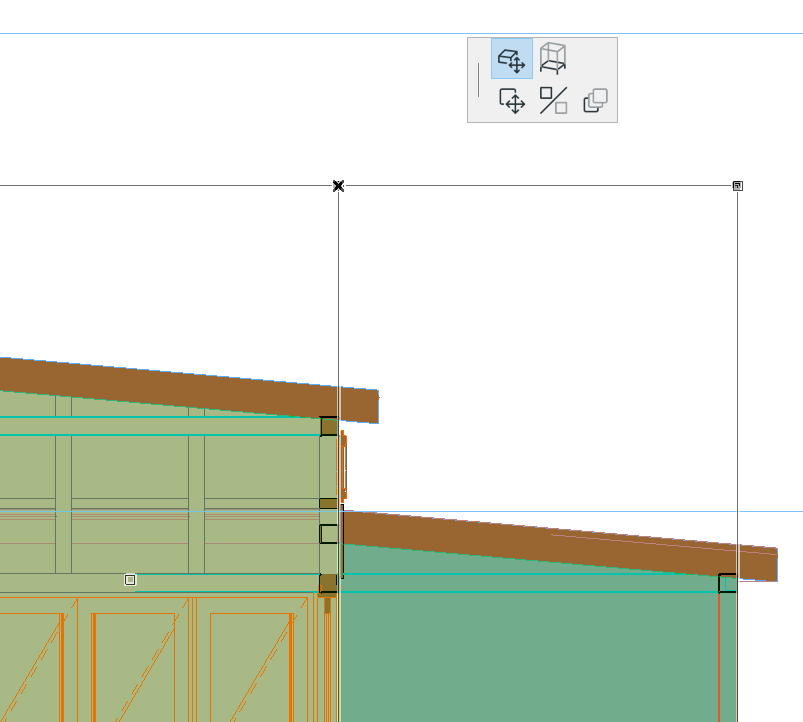

Za pomocą poleceń dostępnych w palecie pomocniczej z zaznaczonych węzłów stref, nawet jeśli strefa jest przycięta: przeciągnij, obróć, odbij, rozciągnij pionowo.



Jeśli dół strefy zostanie zmieniony przy użyciu opcji Rozciągnij pionowo, grubość warstw podłogi zostanie niezmieniona.

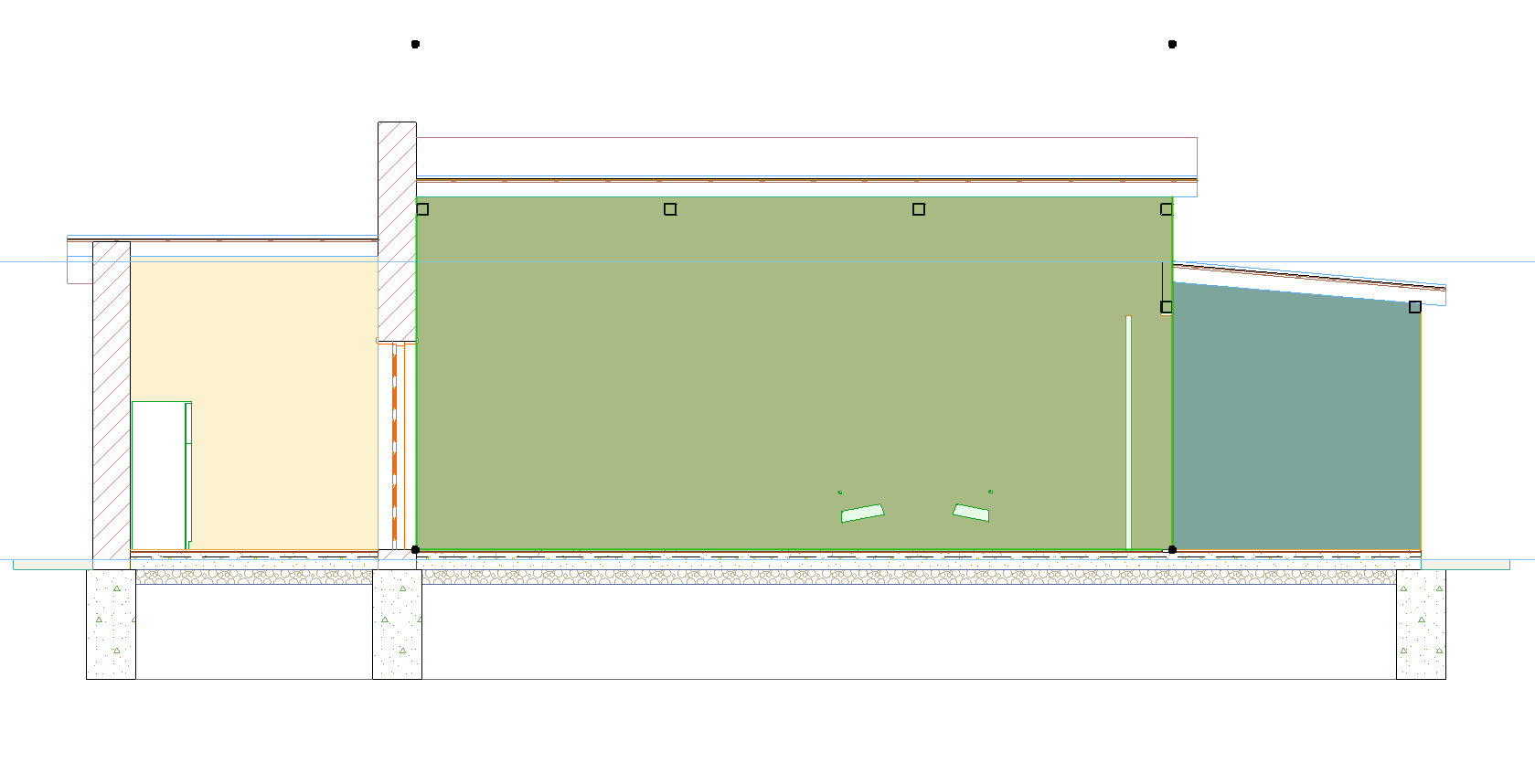

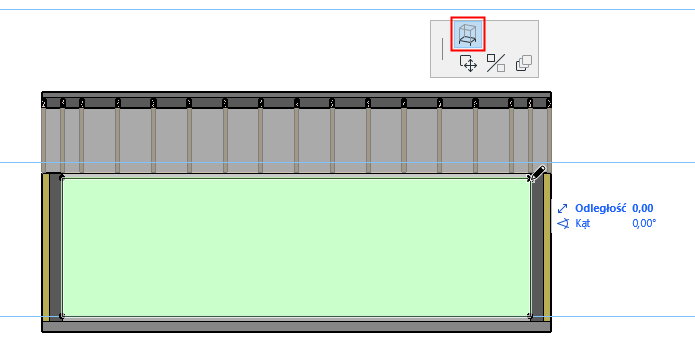

Rozciągnij pionowo strefę w przekroju
