Utwórz Przegrodę strukturalną na Rzucie

  1. Uaktywnij narzędzie Przegroda strukturalna.

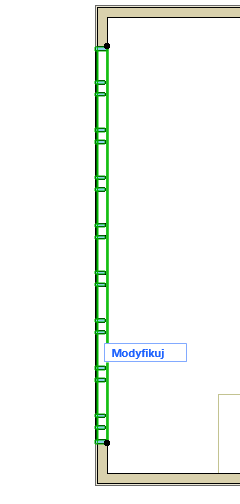

  2. Wybierz metodę geometrii Polilinia – Pojedyncza z palety Info.

  3. Narysuj linię odniesienia odpowiadającą długości Przegrody Strukturalnej.

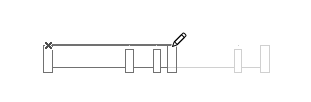

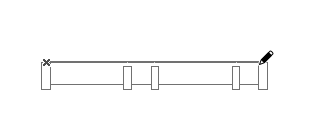

    Uwaga: Jeśli Schemat posiada wzór o stałej wielkości, informacje w ramce i ołówek/punkt charakterystyczny wskażą, gdzie zostanie zakończony kolejny segmentu wzoru.


  4. Kliknij, aby zakończyć rysowanie linii odniesienia.

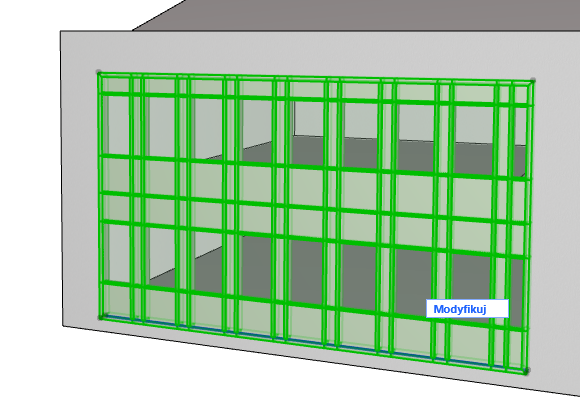

  5. Sprawdzić rezultat w oknie 3D.



Kilkuodcinkowa Przegroda strukturalna (Łańcuch)

Wybierz metodę geometrii Łańcuch, aby utworzyć wieloodcinkową Przegrodę strukturalną. Linia odniesienia jest polilinią.


  • Dla każdego segmentu w trybie Edycji można ustawić oddzielny schemat, z innym wzorem dla każdego schematu.
  • Profil jest zawsze wstawiany w miejscu połączenia dwóch sąsiadujących segmentów. Takiego Profilu nie można usunąć. (Jeśli chcesz, możesz ustawić ten Profil jako Niewidoczny, wybierając Profil w trybie Edycji i konfigurując Typ w Ustawieniach Profilu.)
