Akcesoria przegrody strukturalnej

Akcesoria przegrody strukturalnej to opcjonalny komponent niereprezentujący konstrukcji (np. osłona przeciwsłoneczna, listwa maskująca czy daszek), dołączony do Przegrody strukturalnej przy dowolnych Profilach.

W Archicadzie, akcesoria można wstawiać pojedynczo, jedynie w trybie edycji Przegrody Strukturalnej, używając narzędzia Akcesoria.

Akcesoria można konfigurować w trybie edycji cechami własnymi, lecz można również określić, aby Akcesoria wykorzystywały systemowe ustawienia Akcesoriów z Ustawień Przegrody Strukturalnej.

Zmiana położenia Linii siatki lub Profili spowoduje również zmianę położenia Akcesorium.

Dodaj nowe Akcesorium do Przegrody strukturalnej

  1. Przejdź do trybu edycji Przegrody strukturalnej z okna 3D.
  2. Uaktywnij narzędzie Akcesorium.

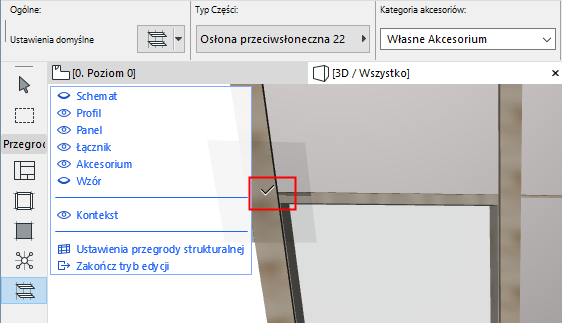

  3. Użyj palety Info lub Ustawień akcesoriów, aby określić Typ akcesorium i kategorię.

  4. Kliknij Profil lub punkt końcowy Profilu - punkt końcowy najbliższy miejscu kliknięcia będzie punktem początkowym Akcesorium.

  5. Przeciągnij kursor i kliknij, aby określić punkt końcowy.
  6. Kliknij kursorem w kształcie oka, aby określić kierunek: na zewnątrz lub wewnątrz Przegrody Strukturalnej.


Dostosuj Indywidualne Akcesorium

Po wybraniu Akcesorium w trybie Edycji, można:

  • Otworzyć Ustawienia wybranego akcesorium i zmienić ustawienia
  • Przeciągnij Akcesorium do innego profilu (tylko w trybie Edycji 3D)
  • Odbić Akcesorium na przeciwną stronę Przegrody Strukturalnej (użyj przycisku Odbicie w ustawieniach narzędzia Akcesorium lub palecie Info)
  • Usunąć Akcesorium

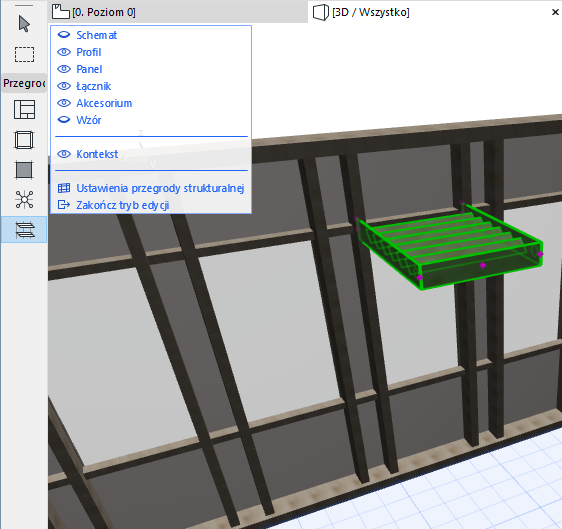

Ustaw widoczność, aby ułatwić sobie pracę (na przykład, wyłącz widoczność wszystkich elementów oprócz Akcesoriów, Profili i Schematu.)
