Modyfikuj ścianę - Oś
Użyj poleceń dostępnych w menu Linie i płaszczyzny odniesienia, aby zmienić położenie linii odniesienia oraz kierunek przebiegu zaznaczonych Ścian. Domyślnie, to menu znajduje się w: Edycja > Linie i płaszczyzny odniesienia.

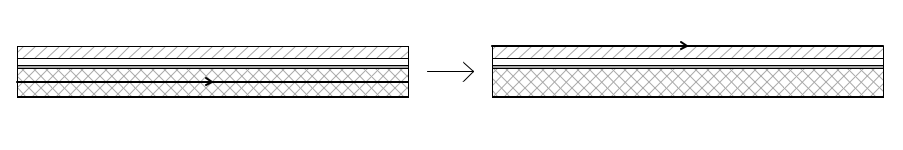

To polecenie pozwala przenieść linię odniesienia nie zmieniając położenia Ściany na Rzucie.

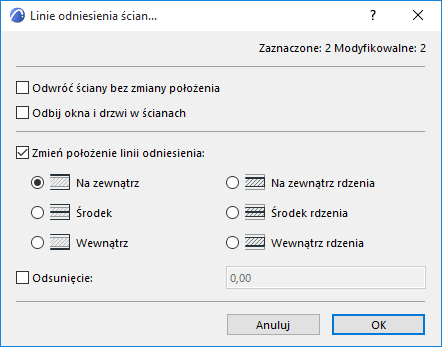

Polecenie Modyfikuj ścianę - Oś wywołuje następujące okno dialogowe:

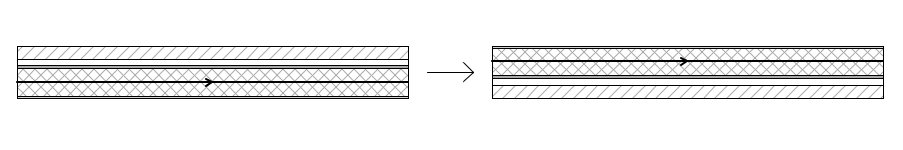

- Odwróć ściany bez zmiany położenia: Zaznacz to pole, aby odwrócić linię odniesienia ściany wokół osi środkowej ściany (kierunek pozostanie bez zmian).
Drzwi i okna pozostaną bez zmian (chyba że również zaznaczysz następujące okno):

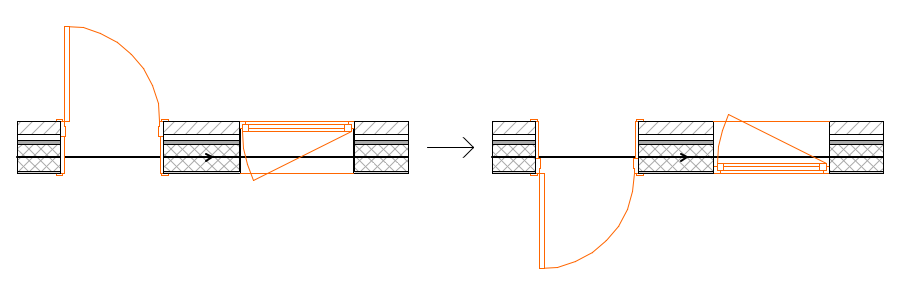

- Odbij okna i drzwi w ścianach: Zaznacz to pole aby odwrócić kierunek otwarcia drzwi i okien w ścianie.

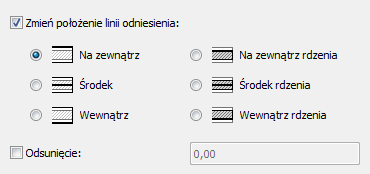

Zmień położenie linii odniesienia: Zaznacz to pole, a następnie użyj opcji aby przenieść linię odniesienia zaznaczonej ściany nie zmieniając położenia ściany na Rzucie.
Odsunięcie: Zaznacz to pole, a następnie wprowadź odległość odsunięcia (jeśli istnieje) linii odniesienia od określonego położenia. Liczba dodatnia spowoduje przeniesienie linii odniesienia w kierunku środka rdzenia ściany; liczba ujemna spowoduje odsunięcie. (Sama ściana pozostanie w tym samym miejscu.)
(Przesunięcie nie jest dostępne, kiedy linia odniesienia znajduje się na Środku lub Środku rdzenia.)
