Podstawowa edycja kształtów: Wytłaczanie wzdłuż ścieżki

Użyj polecenia Wytłaczanie wzdłuż ścieżki, aby rozszerzyć dowolną ścianę kształtu w podłużną formę, dowolnie zmieniając kierunki i płaszczyzny.

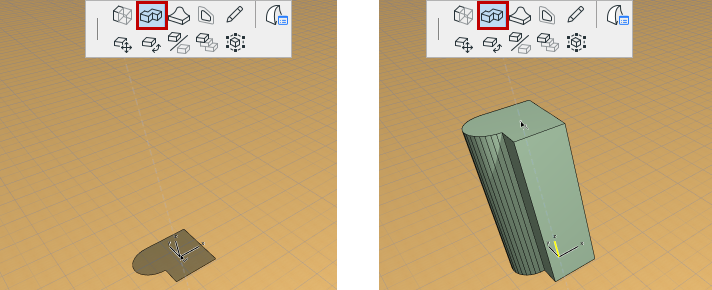

  1. Kliknij w dowolnym punkcie ściany kształtu.
  2. Z palety pomocniczej wybierz polecenie Wytłaczanie wzdłuż ścieżki.
  3. Rozpocznij rysowanie podłużnej formy, a następnie po kolei wstawiaj każdy segment.
    Uwaga: Pierwszy narysowany segment musi być prostopadły do klikniętej ściany.

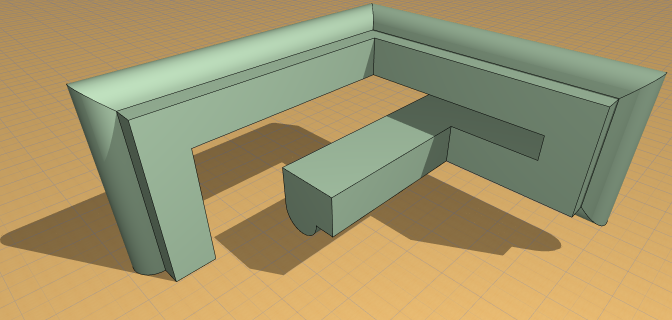

    • Możesz użyć Magicznej różdżki, aby dokonać podrysu ścieżki podłużnego kształtu wokół wieloboku (pod warunkiem, że płaszczyzna wieloboku i płaszczyzna profilu podłużnego kształtu nie są tą samą płaszczyzną).
    • W razie potrzeby, można zmienić płaszczyznę edycji.
    • Aby odwrócić ostatni segment, z palety pomocniczej należy wybrać polecenie Wstecz.
  4. Podwójne kliknięcie zakończy rysowanie podłużnego kształtu.




Punkt odniesienia podłużnego kształtu

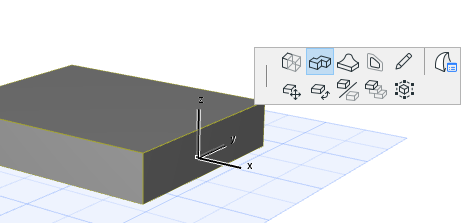

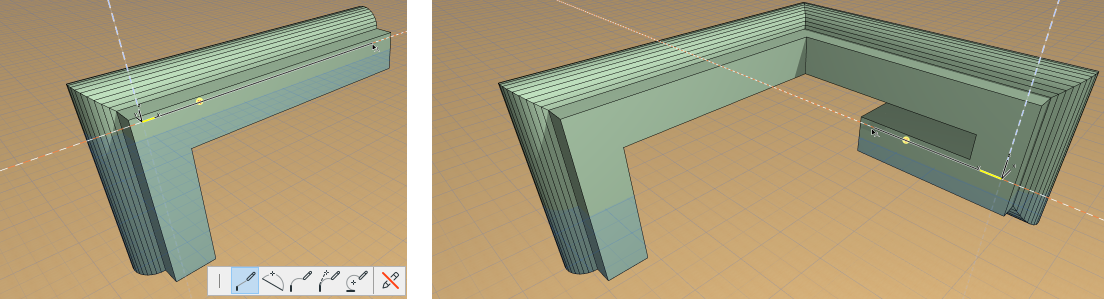

Kliknięty punkt na ścianie kształtu w celu wywołania palety pomocniczej stanowi punkt odniesienia dla podłużnego punktu (punkt według którego przeciągasz podłużny kształt).

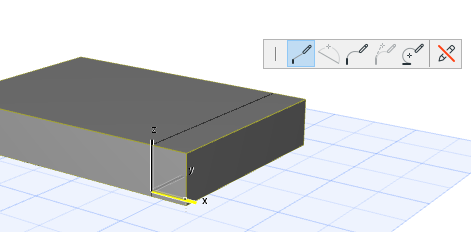

Jednak po wybraniu polecenia Wytłaczanie wzdłuż ścieżki z palety pomocniczej, można kliknąć w dowolnym miejscu ściany (lub obrysu), aby ten nowo kliknięty punkt stanowił punkt odniesienia:
