Zmiana kształtów: Zniekształcenie kształtu

Użyj tego polecenia z palety pomocniczej, aby rozciągnąć cały kształt według zniekształconego prostopadłościanu.

  1. Zaznacz kształt.
  2. Z palety pomocniczej wybierz polecenie Zniekształcenie kształtu.

    Pojawi się prostopadłościan zawierający kształt.


  3. Kliknij krawędź, ścianę lub węzeł prostopadłościanu.

    Pojawi się paleta pomocnicza “rozciągania” oferująca trzy opcje.

  4. Wybierz jedną z trzech możliwości rozciągania: Rozciągnięcie, Rozciągnij względem środka lub Zmień pochylenie.
  5. Następnie przeciągnij, aby zmienić kształt.

Obejrzyj wideo

W zależności od wyboru prostokąta, rezultat rozciągania może być różny:

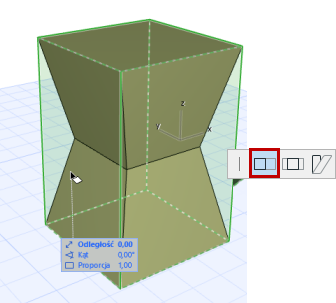

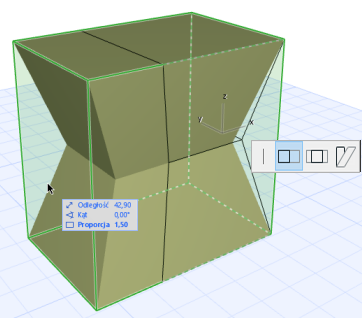

Zwykłe Rozciągnięcie (po kliknięciu ściany prostopadłościanu):

box_stretch_face_normal_1.png     box_stretch_face_normal_2.png

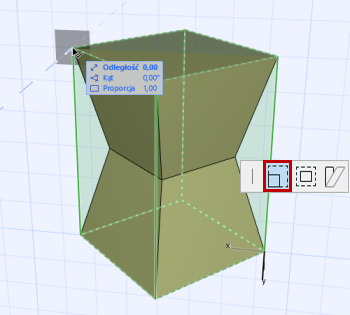

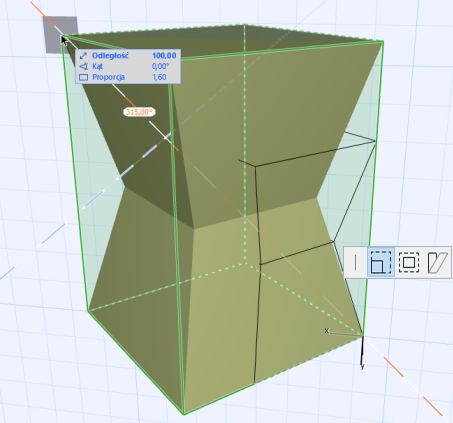

Zwykłe Rozciągnięcie (po kliknięciu węzła prostopadłościanu):

box_stretch_node_normal_1.png     box_stretch_node_normal_2.png

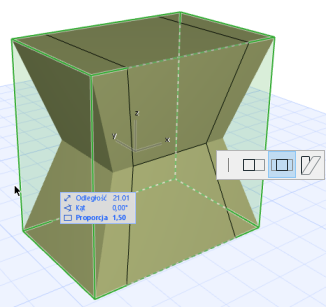

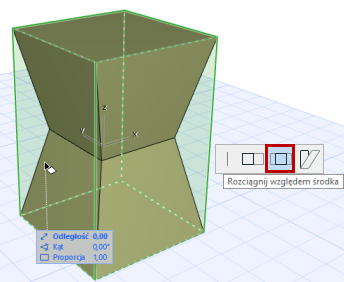

Rozciągnij względem środka (po kliknięciu ściany prostopadłościanu):

box_stretch_face_center_1.png     box_stretch_face_center_2.png

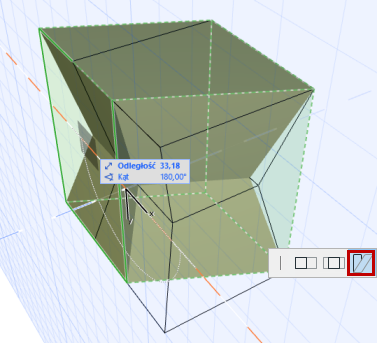

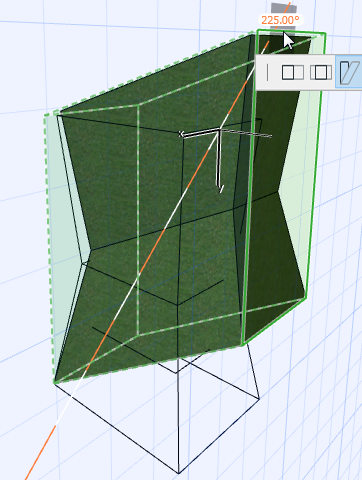

Zmień pochylenie:

skew_1.png     skew_2.png
