Rodzaje krawędzi kształtów: Ostre, Ukryte, Miękkie

  • Jeśli krawędź kształtu jest ostra, można ją zaznaczyć i edytować.
  • Krawędzie ukryte to ostre krawędzie, które zostały ręcznie zaznaczone i skonfigurowane jako ukryte.
  • Krawędzie miękkie są generowane automatycznie podczas edycji i wygładzania oraz w ramach wszystkich zaokrąglonych kształtów; są one domyślnie ukryte i nie można ich zaznaczać.
  • Użytkownik może również ręcznie skonfigurować miękkie krawędzie łącząc dwie ściany w jedną poprzez wygładzenie dzielącej ich krawędzi.
  • Miękka krawędź jest wewnętrzną częścią elementu dzielącą płaszczyzny podzielone na segmenty. Takie powierzchnie są wyświetlane (w akceleracji sprzętowej i renderowaniu) jako gładkie i zakrzywione.

    Zobacz Połącz ściany kształtów, aby uzyskać efekt gładkiej powierzchni: Użyj “miękkich” krawędzi.

Obejrzyj wideo

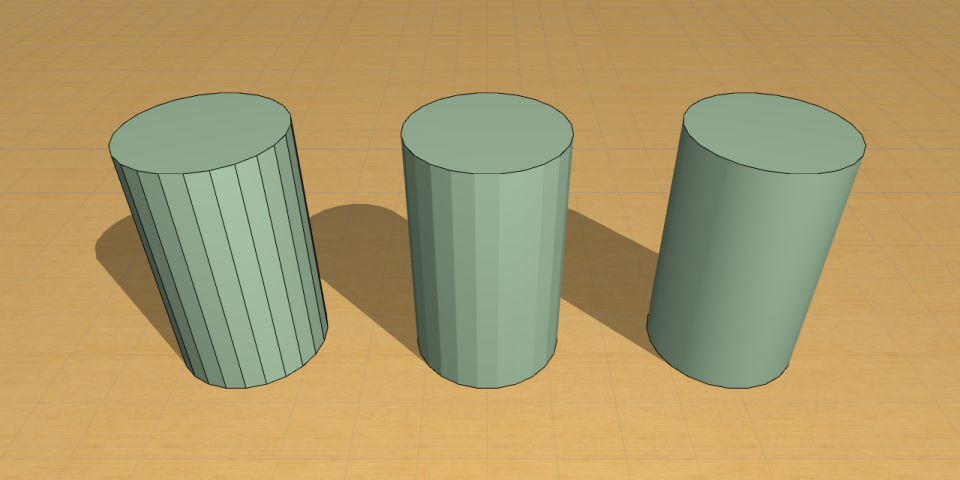

Krawędzie ostre kontra miękkie: Pokaż ukrytą geometrię kształtów

W trakcie edycji kształtu istnieje możliwość przekonfigurowania krawędzi na ostrą zamiast miękkiej, aby można było zaznaczyć krawędź w celu zmiany formy kształtu.

Aby zobaczyć (i móc zaznaczyć) wszystkie krawędzie, również miękkie:

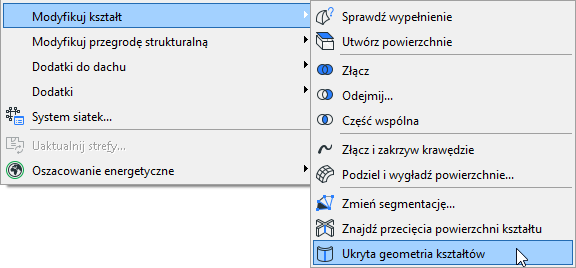

Wybierz Projekt > Modyfikuj kształt > Ukryta geometria kształtów.

EdgeType1.png   EdgeType2.png

Zmień rodzaj krawędzi

Można zmienić rodzaj dowolnej krawędzi kształtu.

Więcej na temat tej funkcji, patrz Połącz ściany kształtów, aby uzyskać efekt gładkiej powierzchni: Użyj “miękkich” krawędzi.

  1. Zaznacz krawędź (krawędzie) lub cały kształt.
  2. Wybierz inny rodzaj krawędzi (Ostra, Ukryta lub Miękka) używając jednej z poniższych opcji:
    • z palety Info lub

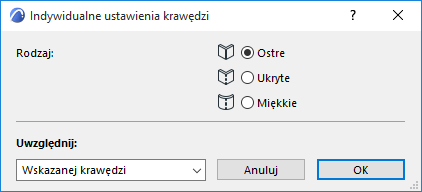

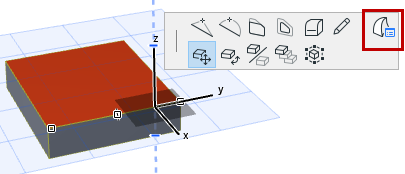

    • Z palety pomocniczej wybierz polecenie Własne ustawienia krawędzi.

      CustomEdgePetPalette.png      CustomEdgeSettingsMorph.png

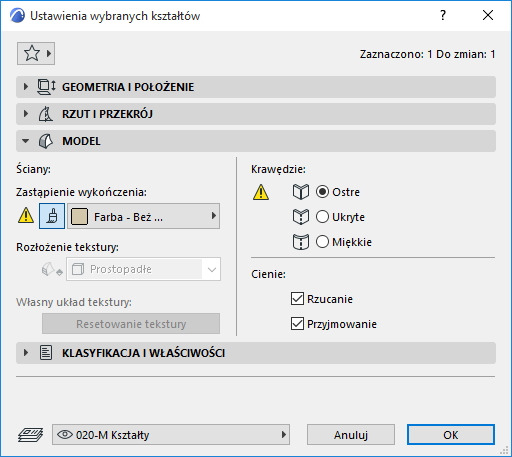

      Jeśli zastosujesz inny rodzaj krawędzi niż domyślny rodzaj krawędzi kształtu, panel Modelu w Ustawieniach kształtu pokaże, że zastosowano własny rodzaj krawędzi.


  3. Zastosuj zmiany do Po ustawieniu opcji odpowiednio do potrzeb, wybierz krawędzie, dla których chcesz zastosować zmiany:
    Uwaga: Te opcje dostępne są tylko z okna dialogowego Własnych ustawień krawędzi po zaznaczeniu całego kształtu przed wywołaniem palety pomocniczej. Jeśli zaznaczono tylko jedną lub kilka krawędzi, zmiany zostaną zastosowane jedynie do zaznaczonych krawędzi a inne opcje nie będą dostępne.
    • Wybranie Zaznaczonej krawędzi spowoduje zastosowanie danego rodzaju krawędzi tylko dla krawędzi zaznaczonej przed wywołaniem palety pomocniczej.
    • Wszystkie podobne krawędzie spowoduje zastosowanie wybranych opcji dla wszystkich krawędzi zaznaczonego kształtu, które miały takie samo ustawienie wyjściowe jak to, które zostało zmienione. Przykładowo, w przypadku zmiany rodzaju krawędzi z 'Ostrej' na 'Ukrytą' wszystkie ostre krawędzie tego kształtu zostaną ukryte.
    • Wszystkie krawędzi spowoduje zastosowanie wybranych opcji dla wszystkich krawędzi zaznaczonego kształtu.
  4. Kliknij OK, aby zastosować zmiany.
