Wstawianie Drzwi i Okien

Okna i Drzwi mogą być wstawiane tylko w istniejące Ściany. Nie można ich wstawić niezależnie w dowolnym miejscu projektu.

Aby to zrobić wykonaj poniższe instrukcje:

Na Rzucie lub w Oknie 3D, należy uruchomić narzędzie Okno lub Drzwi a następnie wybrać żądany obiekt okna lub drzwi z biblioteki.

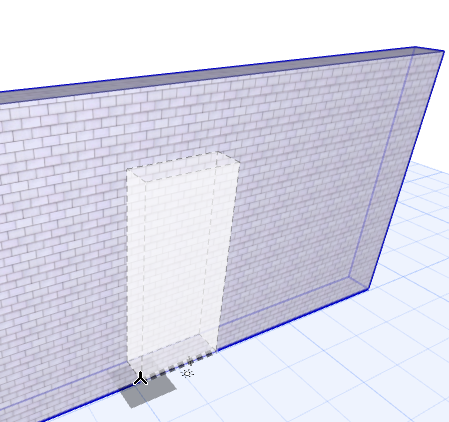

Przesunięcie kursora na Ścianą docelową, spowoduje wyświetlenie podglądu otworu w bieżącym położeniu.

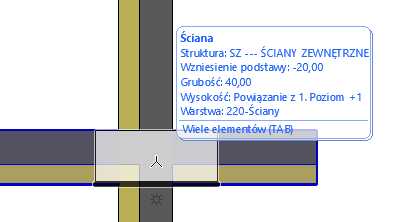

Uwaga: Jeśli najedziesz kursorem na miejsce, w którym przecina się kilka ścian, kliknij Tabulator, aby przełączać do momentu aż podświetlona zostanie ta właściwa.

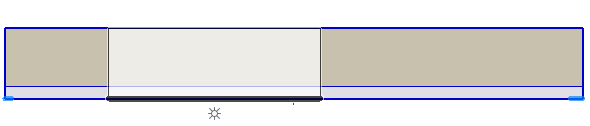

Ikona słońca i gruba linia oznaczają “zewnętrzną część” (stronę węgarka) ściany

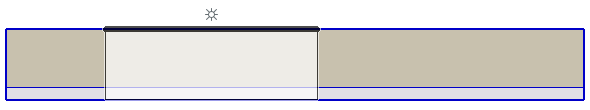

Aby przełączyć stronę węgarka, przenieś kursor na przeciwną stronę ściany.
Kliknij aby wstawić otwór w żądane miejsce.
Ustawienie Punktu wstawienia umożliwia określenie, w którym miejscu należy wstawić okno lub drzwi wg punktu środkowego lub boku.

Po wstawieniu otworu w ścianę możesz przełączać Metody geometrii w czasie pracy (użyj opcji Punkt kotwiczenia w Palecie Info, lub jego skrót.)

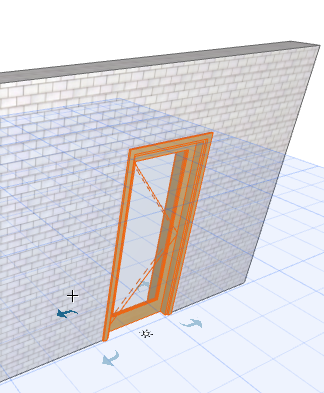

Następnie, wybierz kierunek otworu: do wewnętrznej lub zewnętrznej strony ściany, po lewej lub prawej: każda możliwość pokazana jest strzałką na ekranie.
- Przenieś kursor na dowolną z czterech pozycji; na ekranie wyświetli się informacja co powstanie po kliknięciu.
- Ikona słońca oznacza stronę węgarka wybrana przy pierwszym kliknięciu. Nadal można zmienić stronę węgarka: naciśnij Tabulator, aby przełączyć pomiędzy dwiema strona węgarka i utworzyć otwór.
Kliknij, aby wstawić otwór.

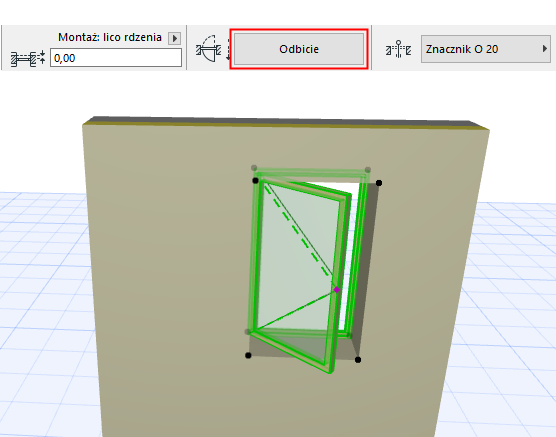

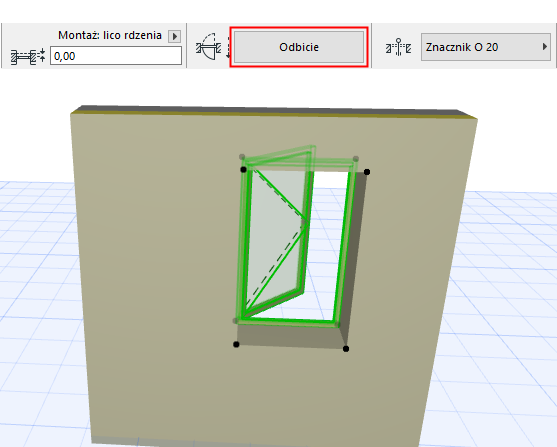

Odwróć kierunek otwierania

Przycisk Odbicie (w palecie Info lub Ustawieniach drzwi/okien) przełącza kierunek otwierania zaznaczonych drzwi/okien z jednej strony na drugą, podczas gdy rama pozostaje w miejscu.

W oknach Przekroju/Elewacji/RŚ:

Można tworzyć nowe elementy konstrukcji duplikując te, które już istnieją przy użyciu funkcji Powiel lub Przesunięcie kopii.
