Rdzeń i Okładzina

Słupy zbudowane są z dwóch komponentów: rdzenia reprezentującego konstrukcję słupa oraz (opcjonalnie) okładziny używanej do symulowania powłoki przeciwpożarowej lub warstwy wykończeniowej. Okładzina posiada własny materiał budowlany, a zatem własny priorytet przy przecięciu.

Określ okładzinę dla dowolnego słupa lub jego odcinka.

Uwaga: Okładzina nie jest dostępna dla słupów profilowych (segmentów).

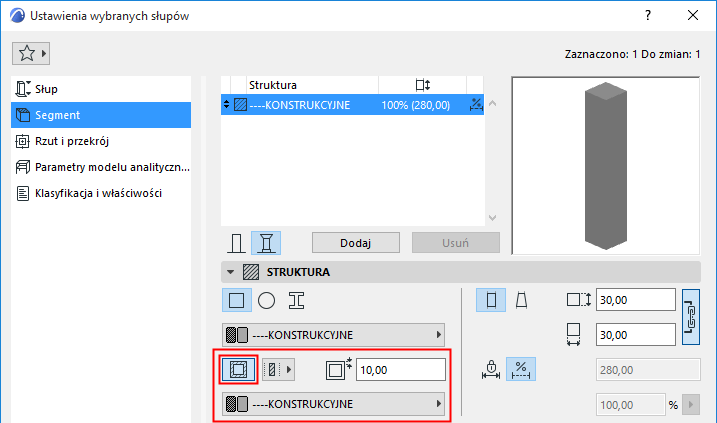

Dodaj/Usuń okładzinę

  1. Przejdź dla panelu Struktura w Ustawieniach słupa (na stronie Segment).
  2. Użyj przycisku Dodaj/Usuń okładzinę.

  3. W polu po prawej stronie określ jednakową grubość okładziny.
  4. Użyj rozwijanego przycisku, aby wybrać materiał budowlany okładziny.

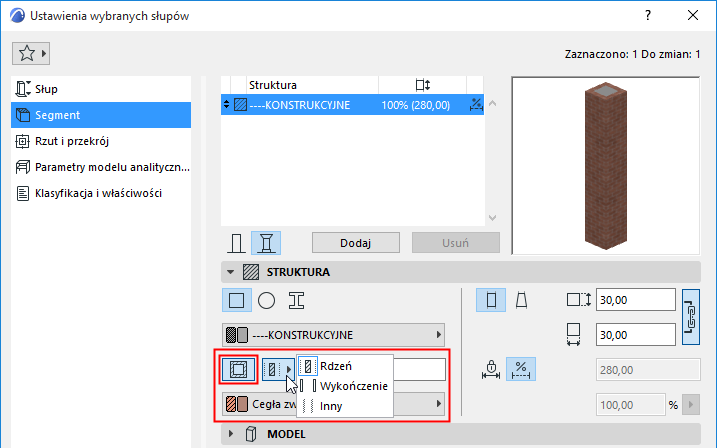

Struktura okładziny: Rdzeń, Wykończenie, Inne

Komponent okładziny można skonfigurować jako “rdzeń”, “wykończenie” lub “inne”.

Uwaga: Opcja Wykończenia jest niedostępna w przypadku obudowanego słupa. (Zobacz Słupy i Ściany warstwowe: Obudowane lub nieobudowane ).


Ustawienia Częściowego wyświetlania struktury uwzględniają Strukturę okładziny, zarówno w widoku 2D jak i 3D.

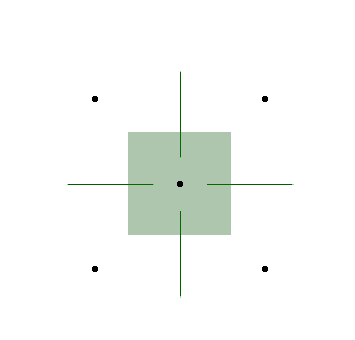

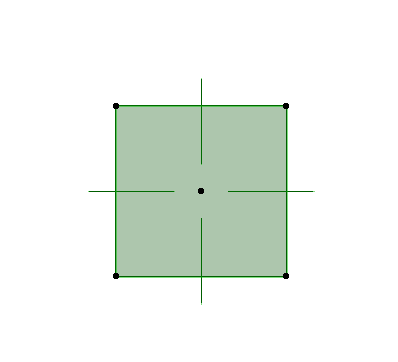

ColumnVeneer.png     VeneerStructureOnly.png

Słup z okładziną o zmiennych ustawieniach Częściowego wyświetlania struktury. Okładzina została zdefiniowana jako “Wykończenie”

Zobacz Wyświetlanie struktury.
