Tworzenie Dźwigarów w Oknach Przekroju/Elewacji/RŚ

Możesz utworzyć dźwigar w oknie Przekroju/Elewacji/RŚ:

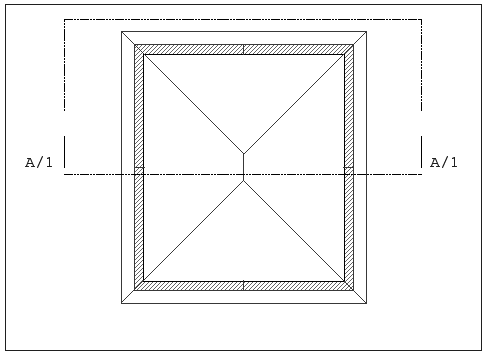

1. Narysuj na Rzucie dach a następnie dodaj linię przekrojową.





2. Otwórz odpowiednie okno Przekroju/Elewacji/RŚ

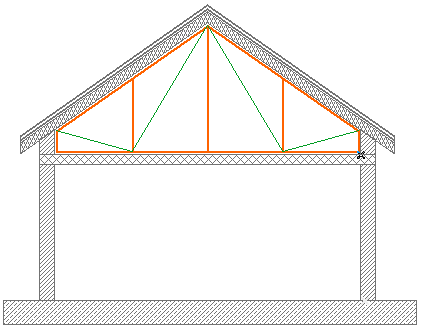

3. Dopasuj szkielet dźwigara do kształtu dachu. Narysuj kontur dźwigara w taki sam sposób jak na Rzucie (patrz wyżej).





4. Zaznacz wszystkie elementy szkieletu i wybierz Utwórz dźwigar z menu TrussMaker. (Projekt > Dodatki > TrussMaker)
5. Dokonaj koniecznych ustawień parametrów dźwigara w oknie dialogowym Ustawień a następnie zachowaj obiekt na dysku.

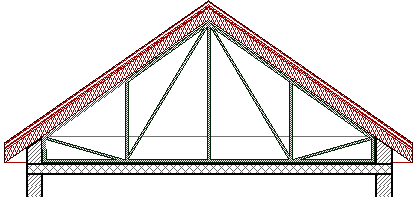

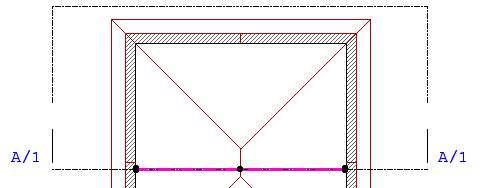

   Zostanie wyświetlony komunikat informujący o tym, że nowy obiekt biblioteczny został utworzony na Rzucie. Dźwigar zostanie umieszczony dokładnie w miejscu gdzie znajduje się linia przekrojowa, zatem w oknie Przekroju/Elewacji/RŚ będzie przekrojony płaszczyzną cięcia.

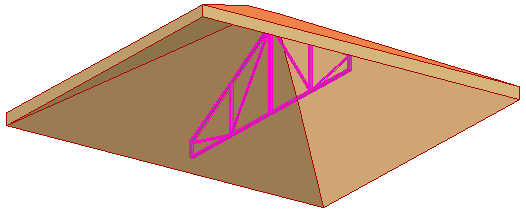

6. Wyświetl nowy dźwigar wraz z dachem w oknie 3D lub w nowym widoku okna Przekroju.
