Rodzaje działań na elementach bryłowych

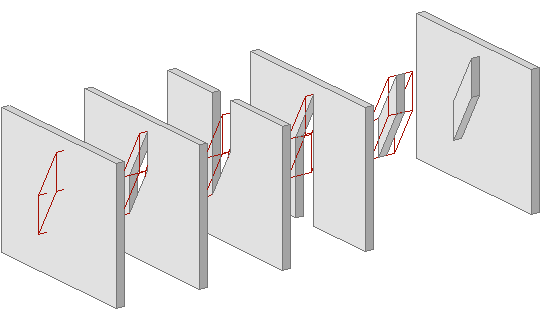

Dostępnych jest pięć typów Operacji na elementach bryłowych. Na ilustracji poniżej przedstawiono działanie każdego typu operacji: Początkowy kształt ściany widoczny jest po lewej stronie. Warstwa Operatora wyświetlona jest w trybie Szkielet.
- Odejmowanie - odcina fragment Elementu bazowego, który obejmuje bryła Operatora.
- Odejmowanie z wytłaczaniem do góry - odcina fragment Elementu bazowego, obejmujący bryłę Operatora oraz jej kształt rzutowany pionowo, ku górze.
- Odejmowanie z wytłaczaniem do dołu - odcina fragment Elementu bazowego, obejmujący bryłę Operatora oraz jej kształt rzutowany pionowo, ku dołowi.
- Część wspólna - zachowana zostaje tylko część wspólna brył Elementu bazowego oraz Operatora.
- Dodawanie - dodaje bryłę Operatora do bryły Elementu bazowego.
Działania na elementach bryłowych: Wyświetlanie elementów oraz obliczenia

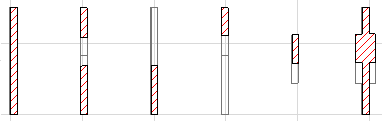

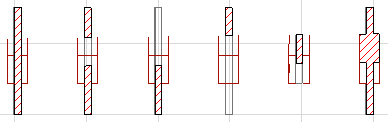

Działania na elementach bryłowych mają wpływ na model. Oznacza to, że są one widoczne w Oknie 3D, oknach Przekroju/Elewacji/RŚ w trybie model oraz w oknach Rysunków Detali. Poniżej pokazano prezentowane wcześniej elementy w widoku przekrojowym. Działania pokazane są w Szkielecie, powyżej a warstwy są ukryte, poniżej.
Na Rzucie Elementy bazowe i Operatory będą wyświetlane bez zmian. Przełączenie warstwy Operatorów do trybu Szkielet nie będzie miało wpływu na ich wyświetlanie w oknie Rzutu. Jeżeli natomiast warstwa ta zostanie schowana, Operatory nie będą wyświetlane w oknie Rzutu. Nie będzie także możliwa ich edycja, dopóki warstwa, na której są umieszczone nie zostanie powtórnie pokazana.
Wykonując operacje na bryłach w oknach Przekroju/Elewacji/RŚ pamiętaj, że efekt tych operacji nie będzie widoczny, dopóki zawartość okna nie zostanie przebudowana.
Działania na elementach bryłowych w Zestawieniach interaktywnych
Listy elementów wyświetlają elementy odpowiednio do parametrów wskazanych w Ustawieniach Schematu dla każdego Zestawienia. Wiele elementów zawiera osobne parametry dla wartości “Netto” i “Brutto”: na przykład, Objętość netto słupa a Objętość brutto słupa. Zasadniczo “Netto” i “Brutto” w zestawieniach parametrów oznaczają:
- Netto uwzględnia działania na elementach bryłowych.
- Brutto nie uwzględnia działań na elementach bryłowych.
Szczegóły - Zobacz Parametry listy elementów.
