Edycja belek

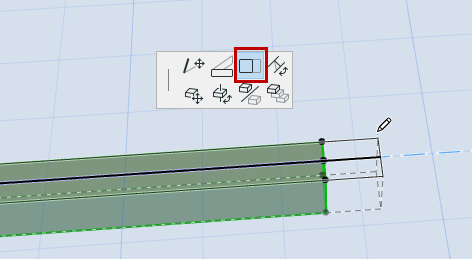

Rozciągnij poziomo/Zmień kąt
Użyj poleceń dostępnych w palecie pomocniczej w punkcie końcowym Osi odniesienia belki.

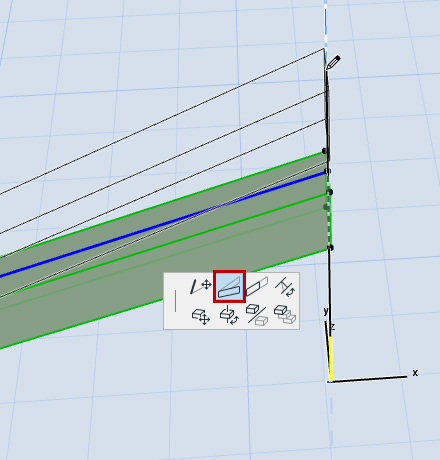

W przypadku nachylonej belki:

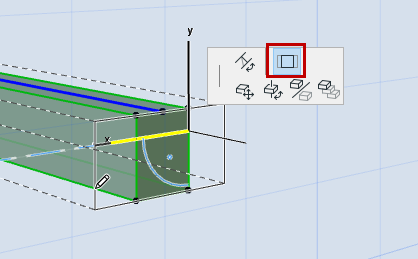

Rozciągnij przekrój belki
Dla niezaokrąglonych, jednosegmentowych belek:
Na rzucie lub w oknie 3D można użyć poleceń z palety pomocniczej, aby rozciągnąć wymiary przekroju belki.
Uwaga: Belki można również rozciągnąć w widoku Przekroju, jeżeli linia odniesienia Belki przebiega prostopadle do linii Przekroju.
Można również skorzystać z menu Edycja > Zmień geometrię > Rozciągnięcie.

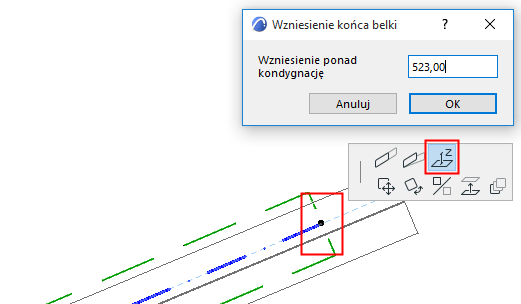

Edytuj pochyloną belkę na rzucie
- Zaznacz pochyloną belkę w oknie rzutu.
- W palecie pomocniczej linii odniesienia kliknij polecenie wysokości zakończenia.
- W oknie dialogowym Wzniesienie końca belki należy wprowadzić nową wysokość zakończenia belki.
