Profile złożone
Profil złożony jest elementem (bryłą) utworzoną z płaskiego profilu (o dowolnym kształcie) wytłoczonego prostopadle do jego płaszczyzny.
Możesz użyć któregoś z przygotowanych profili lub narysować profil samodzielnie.
Archicad zawiera predefiniowany zestaw atrybutów profili, zdefiniowanych w menu Opcje > Atrybuty elementów > Menedżer profili.
Profile dostępne są dla ścian, słupów, belek, elementów balustrad i dla elementów bibliotecznych.
Podobnie jak w przypadku innych elementów konstrukcyjnych, podstawowa struktura Profilu pochodzi od jego materiału budowlanego. Dla elementów profili dostępne są rozmaite zastąpienia wykończenia na poziomie elementu.

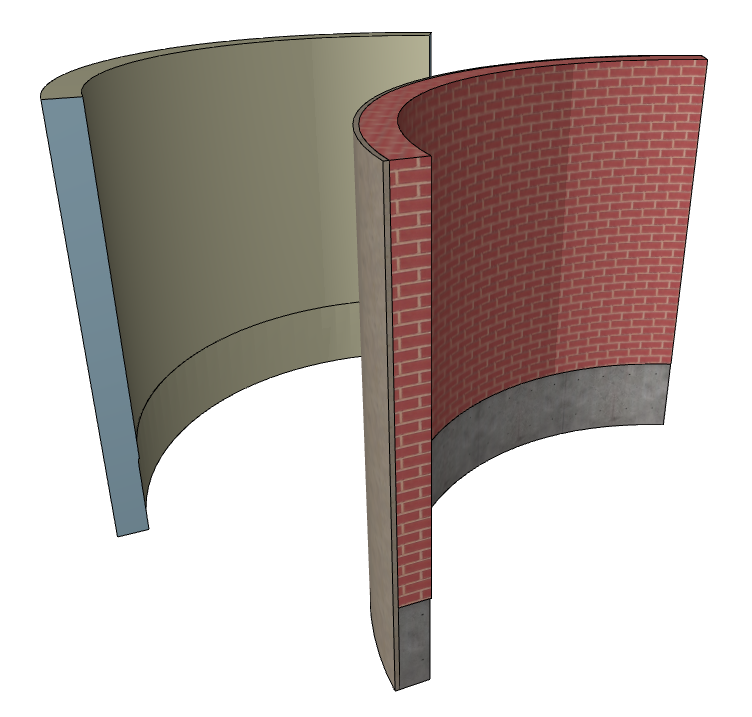

Na przykład, na poniższej ilustracji pokazano dwie ściany łukowe oparte o profil "Ściana ceglana ze stopą". Tylna ściana wykorzystuje zastąpienia wykończeń na poziomie elementu na wytłaczanych powierzchniach i końcach.
Zachowany Profil złożony dostępny jest jako atrybut dla elementu (np. ściany lub balustrady). Zachowane profile wyświetlane są w oknach dialogowych Ustawień narzędzi tych elementów.
Możesz jednorazowo zastosować własny profil (bez potrzeby zapisywania go w postaci atrybutu) do każdego elementu zaznaczonego w oknie modelu.

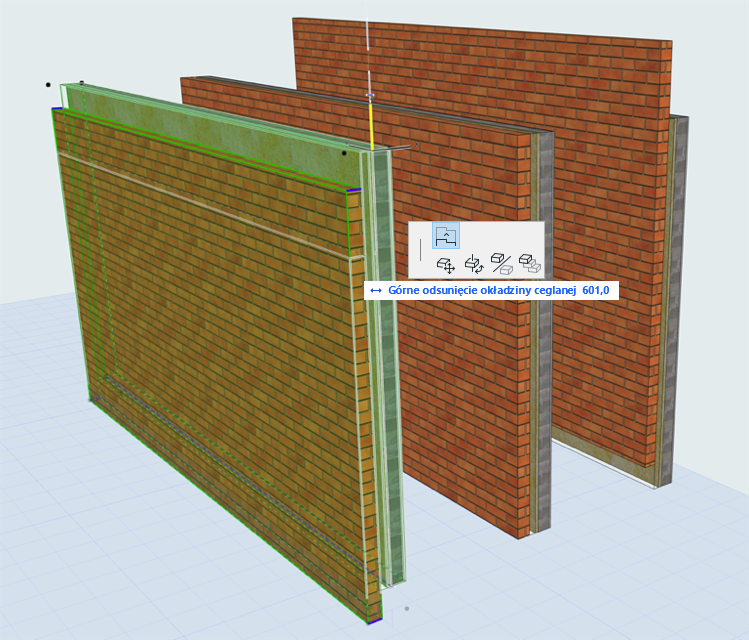

Profile ściany, słupa czy belki mogą mieć określone Modyfikatory odsunięcia krawędzi: krawędzie te można ustawiać pojedynczo na poziomie elementu, nawet jeśli wszystkie elementy wykorzystują ten sam profil.
Dostępne są specjalne polecenia Palety pomocniczej umożliwiające rozciąganie i obracanie elementów profilu.
