Utwórz dach jednopołaciowy w oknie 3D

Uwaga: Poza narysowaniem nowego dachu zgodnie z poniższym opisem, można również zaznaczyć Dach wielopołaciowy i rozbić go na kilka Dachów jednopołaciowych za pomocą polecenia Edycja > Zmień geometrię > Rozbij na pojedyncze połacie lub Projekt > Dodatki do dachów > Rozbij na pojedyncze połacie.

Użyj tej metody, aby wstawić dach, który przyklei się do istniejących elementów w oknie 3D.

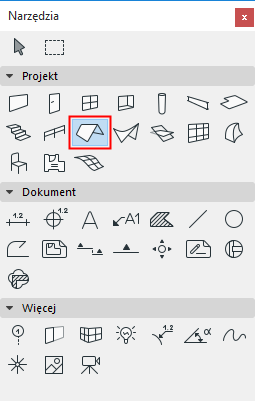

  1. Zaznacz narzędzie Dach.

  2. W Ustawieniach dachu lub palecie Info, ustaw główne parametry dachu (np. nachylenie, wykończenia, wysunięcie okapów).
  3. Wybierz metodę konstrukcji jednopołaciowej z palety Info.
  4. Wybierz jedną z trzech Metod geometrii w palecie Info (Wielokąt, Prostokąt oraz Obrócony Prostokąt)

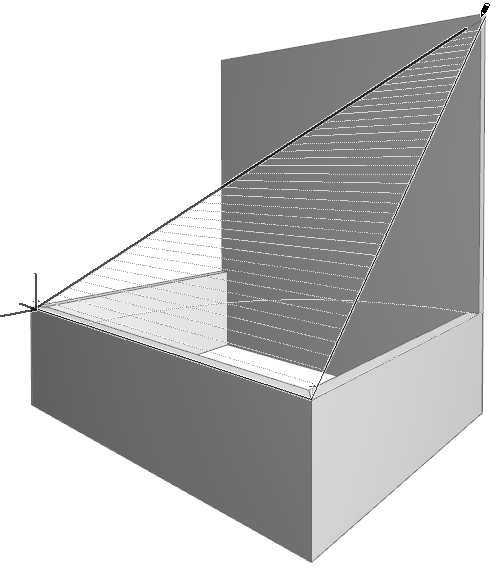

  5. W oknie 3D określ połać dachu klikając trzy punkty. Pierwsze dwa punkty do linia odniesienia.

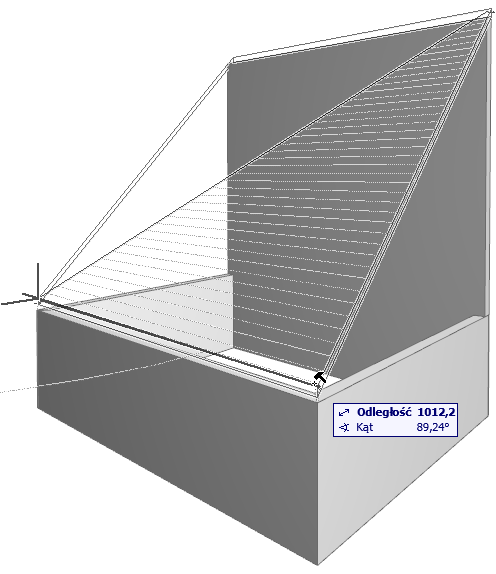

  6. Narysuj teraz obrys dachu. Przy najechaniu myszką na pierwszy wstawiony wierzchołek pojawi się kursor w kształcie Młotka. Kliknij aby zamknąć wielobok.

    3DSinglePlane1.png  3DSinglePlane3.png

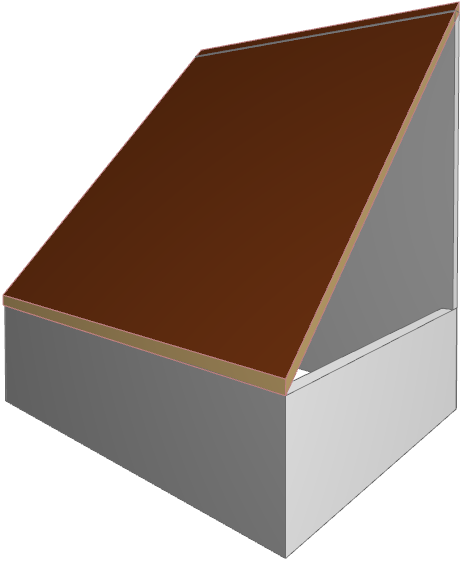

  7. Dach jest generowany.
