Utwórz otwór w dachach

Istnieją dwa sposoby tworzenia otworów w dachu.

Metoda 1

  1. Zaznacz dach na rzucie lub w oknie 3D.

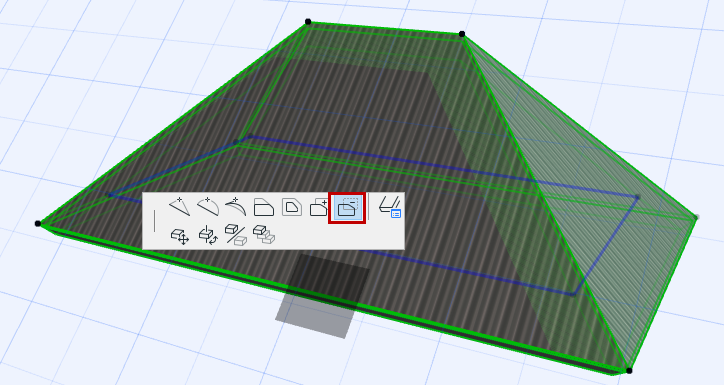

  2. Z wieloboku obrysu (nie wieloboku odniesienia dachu!) wywołaj paletę pomocniczą i wybierz polecenie Odejmij od wieloboku.

  3. Narysuj otwór w dachu.

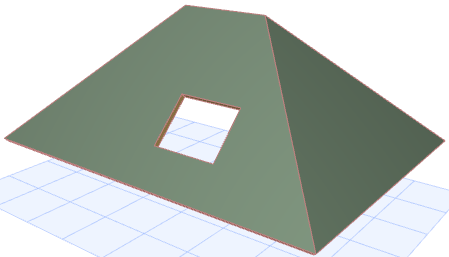

  4. Sprawdź rezultat w oknie 3D.


Metoda 2

  1. Zaznacz dach.
  2. Przy aktywnym narzędziu Dach narysuj kształt otworu wewnątrz obrysu istniejącej połaci. Nowy kontur zostanie zinterpretowany jako otwór w Dachu.
    Uwaga: Gdy narysujesz otwór, którego kontur przecina kontur Dachu lub obrys innych otworów znajdujących się w tym wieloboku, zobaczysz ostrzeżenie, jednakże obrys otworu zostanie stworzony.
