Utwórz linie poziomu dachów

Użyj tego polecenia (Projekt > Dodatki do dachów > Utwórz linie poziomu dachów), aby umieścić Linię na wybranym Dachu, na określonej wysokości.

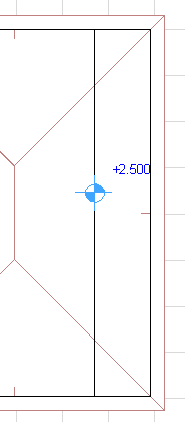

Po wstawienia linii poziomu dachu, możesz wstawić tam koty wysokościowe, aby zaznaczyć wzniesienie.

Uwaga: Linie poziomu dachu można wstawiać zarówno w dachach jednopołaciowych, jak i wielopołaciowych. W przypadku dachów wielopołaciowych, należy jednak sprawdzić, czy nie praca nie odbywa się w trybie wcześniejszych przecięć. (Przejdź do menu Opcje > Preferencje projektu > Kompatybilność, i sprawdź czy pole „Użyj metody wcześniejszych przecięć” nie jest aktywne.)

Zaznacz połać dachu w oknie rzutu.
Użyj Projekt > Dodatki do dachów > Utwórz linie poziomu dachów,

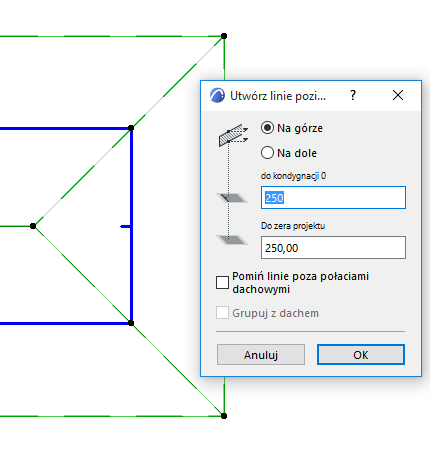

Określ preferencje w wyświetlonym oknie dialogowym, a następnie kliknij OK.
- Na górze/Na dole: Wybierz, czy chcesz mierzyć wysokość do górnej czy dolnej powierzchni dachu.
- Określ wzniesienie Linii poziomu dachu: Użyj dowolnego pola - poziomu bieżącej kondygnacji lub zera projektu - aby określić wysokość linii poziomu dachu.
- Pomiń linie poza połaciami dachowymi: Zaznacz tę opcję aby pominąć linie, które wypadają poza obrys wieloboku dachu, do którego należą.
  Jeżeli pole nie jest zaznaczone linie zostaną narysowane. W tym przypadku linie, które wypadną poza obrys będą miały tą samą długość co linia odniesienia dachu.
- Grupuj z dachem: Zaznacz tę opcję aby zgrupować linie poziomów należące do tej samej połaci dachu.
  Uwaga: Opcja ta jest nieaktywna, gdy włączone jest Zawieszanie grupowania.

  Zobacz także Koty wysokościowe.
