Automatyczne przycinanie: Przykład 1

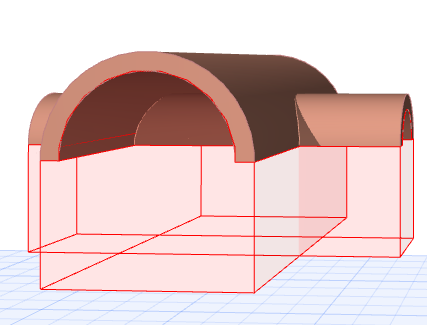

Załóżmy, że mamy tu przedstawione dwie przecinające się powłoki i chcemy przyciąć je wzajemnie.



Przed rozpoczęciem, możesz włączyć bryły docinania jeśli chcesz je widzieć podczas pracy. (Widok > Opcje wyświetlania > Bryły docinania)

  1. Zaznacz obie powłoki.

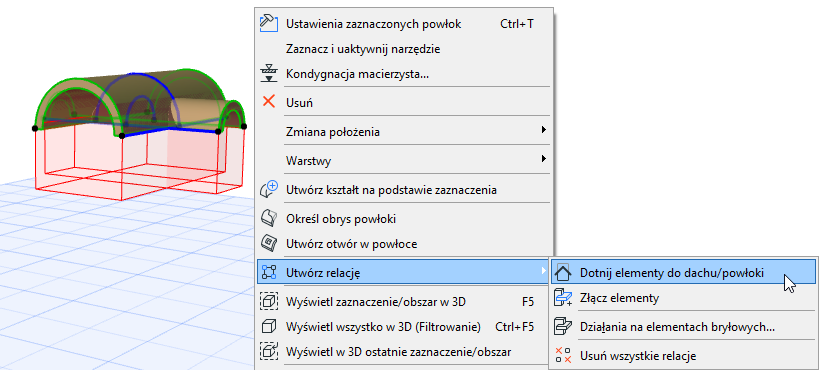

  2. Z menu kontekstowego przejdź do Utwórz relację i zobacz dostępne opcje (również dostępne w standardowym pasku narzędzi)

  3. Wybierz Dotnij elementy do dachu/powłoki
  4. W wyświetlonym oknie dialogowym kliknij Przytnij.

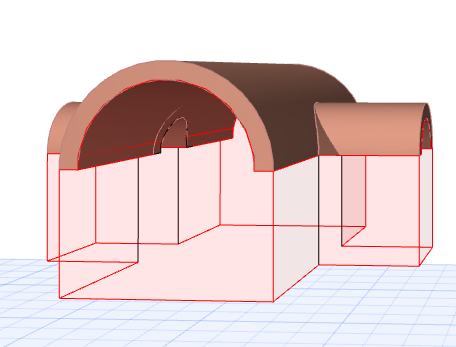

  5. Sprawdź rezultat w oknie 3D. Wewnętrzne części obydwu elementów, które zbiegły się we wzajemnych bryłach docinania zostały wyeliminowane. Należy pamiętać, że bryły docinania dwóch powłok, zostały połączone w jedną bryłę docinania.
