Automatyczne przycinanie: Przykład 2

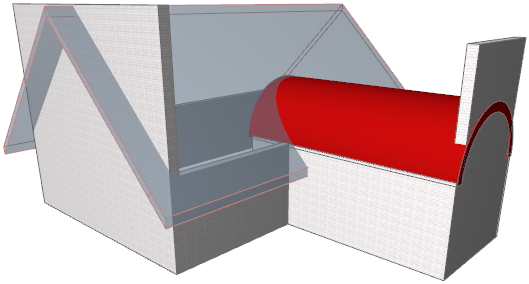

Przypuśćmy, że mamy następujące powłoki i ściany:


  1. Zaznacz wszystkie pokazane elementy (dach, powłoka, ściany).

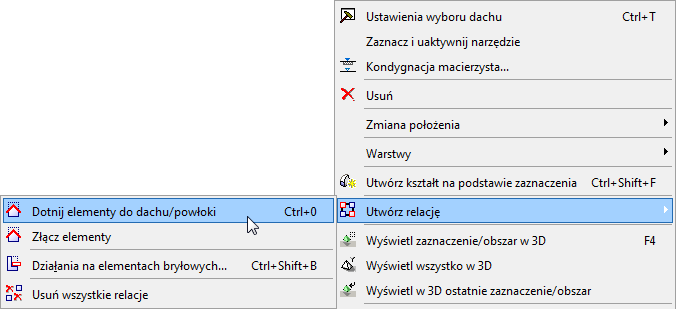

  2. Z menu kontekstowego przejdź do Utwórz relację i wybierz Dotnij elementy do dachu/powłoki (również dostępny jako ikona w standardowym pasku narzędzi).

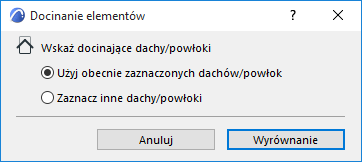

  3. W wyświetlonym oknie dialogowym kliknij Przytnij.

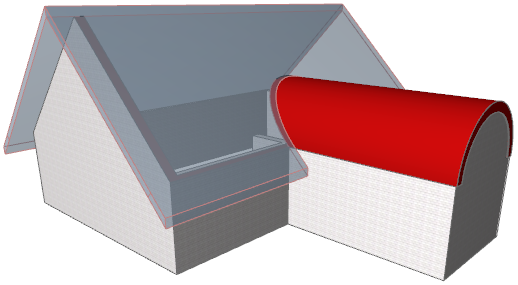

  4. Sprawdź rezultat w oknie 3D:


    Aby zobaczyć inny przykład automatycznego przycinania, zobacz Dach łamany.
