Łączenie docinanych elementów

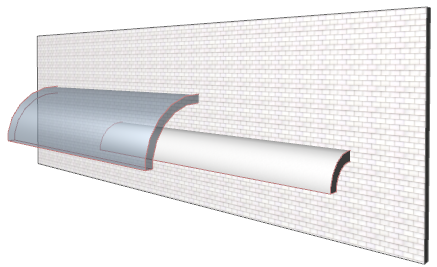

Załóżmy, że zaczynamy od projektu z dwiema powłokami, przez które przeprowadzamy ścianę.



Chcemy przyciąć ścianę w taki sposób, aby nie wystawała powyżej którejkolwiek z powłok. Ale same powłoki powinny pozostać niezmienione.

Rozwiązaniem jest połączenie brył docinania dwóch powłok, bez przycinania samych powłok. Następnie, użyjemy połączonych brył docinania, aby przyciąć ścianę w jednej czynności.

1. Zaznacz obie powłoki.

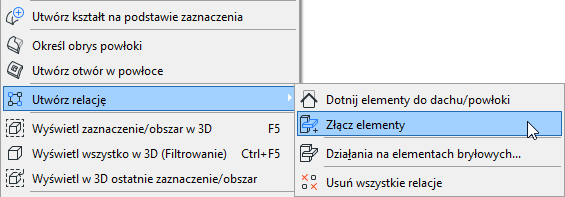

2. Z menu kontekstowego wybierz polecenie Połącz > Złącz elementy (lub Projekt > Połącz > Złącz elementy).

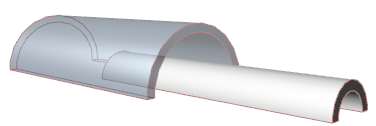

Połączyłeś bryły docinania powłok, nie odcinając jakichkolwiek części samych powłok.

Teraz, używając połączonych, ale niezmienionych powłok jako brył docinania, możemy przeprowadzić proces automatycznego przycinania dla ściany:

1. Zaznacz razem ścianę i powłoki.

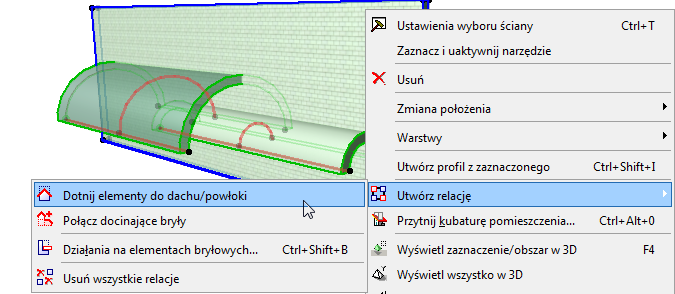

2. Z menu kontekstowego, wybierz Utwórz relację > Dotnij elementy do dachu/powłoki (również dostępny jako ikona w standardowym pasku narzędzi).





3. W wyświetlonym oknie dialogowym kliknij Przytnij.

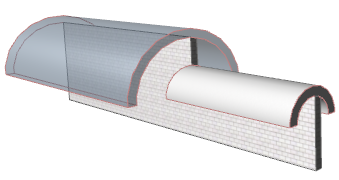

4. Sprawdź rezultat w oknie 3D.
