Definicja poziomu szczegółowości dla drzwi i okien
Wybrany poziom szczegółowości 2D
Domyślny LOD
Zastępczy LOD 1
Zastępczy LOD 2
Zastępczy LOD 3
Pełne
Pełne
Średni
Niski
Pusty otwór systemu
Średni
Średni
Niski
Pełne
Pusty otwór systemu
Niski
Niski
Średni
Pełne
Pusty otwór systemu
Wybrany Poziom szczegółowości 3D
Domyślny LOD
Zastępczy LOD 1
Zastępczy LOD 2
Zastępczy LOD 3
Pełne
Pełne
Uproszczone
Schematyczne
Pusty otwór systemu
Uproszczone
Uproszczone
Schematyczne
Pełne
Pusty otwór systemu
Schematyczne
Schematyczne
Uproszczone
Pełne
Pusty otwór systemu
Początku kompnentów drzwi/okien
W przypadku Elementów bibliotecznych Drzwi i Okien stosuje się specjalną metodologię.
Początki komponentów dla symboli drzwi/okien 2D muszą być wyrównane do środka otworu w ścianie drzwi/okna oraz do zewnętrznej krawędzi ściany, w której zostaną wstawione.
Początki komponentów w modelach 3D drzwi/okien muszą być wyrównane do dolnej części środka otworu w ścianie drzwi/okien.Rysunek 1. Symbol drzwi z początkiem komponentu w punkcie aktywnym
Definicja tolerancji dla drzwi/okien
Przypisanie LPM
Zawartość pokazana z odpowiednią opcją widoku modelu (MVO): Poziom detalu symboli drzwi, okien i świetlików
Szczegółowa tolerancja 2D
Szczegółowy symbol na rzucie
Uproszczona tolerancja 2D
Uproszczony symbol na rzucie
Schematyczna tolerancja 2D
Schematyczny symbol na rzucie
Otwór w ścianie jest częścią ściany wyciętą w celu pomieszczenia całej konstrukcji drzwi/okna.
Szerokość otworu w ścianie jest równa sumie Szerokości wymiaru zestawu i Tolerancji w poziomie.
Wysokość otworu w ścianie jest równa sumie Wysokości wymiaru zestawu i Tolerancji w pionie

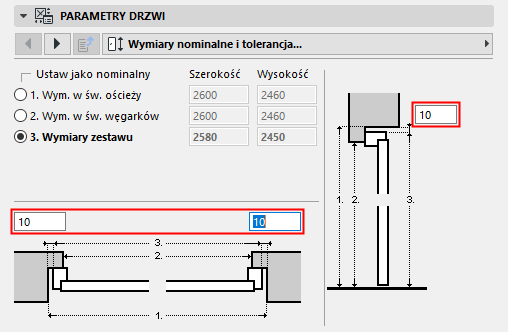

Rysunek 2. Wartości tolerancji w ustawieniach niestandardowych drzwi
Projektowe zasady tolerancji
Symbol 2D tolerancji musi być zawsze rysowany (przy użyciu narzędzi Archicad 2D) po lewej stronie symbolu 2D drzwi/okna, i mieć tę samą szerokość dla wszystkich używanych symboli 2D w Elemencie bibliotecznym drzwi/okna.
Symbole tolerancji 2D zostaną automatycznie dodane na prawej, górnej i dolnej krawędzi drzwi/okien oraz zostaną parametrycznie dopasowane do krawędzi otworu w ścianie. Model 3D zostanie utworzony automatycznie na podstawie szerokości tolerancji zdefiniowanej dla Symbolu 2D i grubości ramy drzwi/okna. Szerokość tolerancji i powierzchnie tolerancji zostaną automatycznie dodane do interfejsu użytkownika drzwi/okna jako wartości parametryczne.

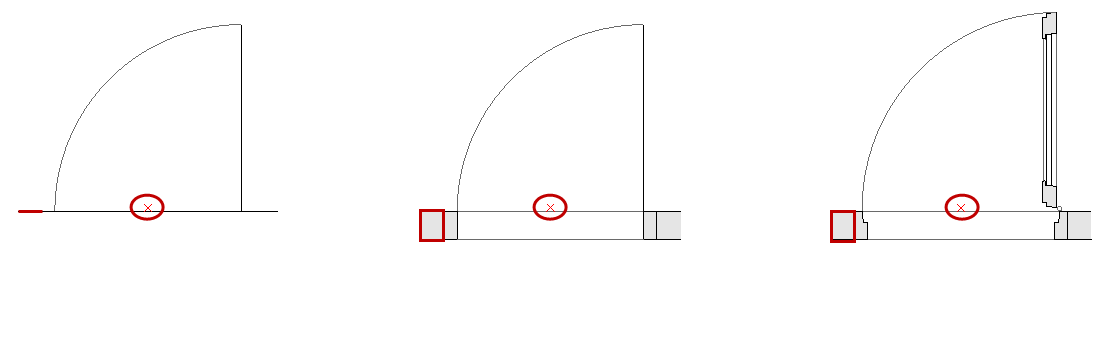

Rysunek 3. Tolerancja wyświetlana przy niskim, średnim i pełnym przypisaniu LOD
Linie otwierania, zawiasy i uchwyty
Przypisanie LPM
Zawartość pokazana z odpowiednią opcją widoku modelu (MVO): Różne ustawienia dla elementów bibliotecznych
Szczegółowa linia otwierania - zawiasy
Pokaż linię otwierania (orientacja zawiasów, szczegółowe 3D)
Uproszczona linia otwierania - zawiasy
Pokaż linię otwierania (orientacja zawiasów, uproszczone 3D)
Schematyczna linia otwierania - zawiasy
Pokaż linię otwierania (orientacja zawiasów, schematyczne 3D)
Szczegółowa linia otwierania - klamka
Pokaż linię otwierania (orientacja uchwytu, szczegółowe 3D)
Uproszczona linia otwierania - klamka
Pokaż linię otwierania (orientacja uchwytu, uproszczone 3D)
Schematyczna linia otwierania - klamka
Pokaż linię otwierania (orientacja uchwytu, schematyczne 3D)
Zasady projektowania linii otwierania, zawiasów i uchwytów
Rysunek 4. Orientacja linii otwierania uchwytu
Rysunek 5. Orientacja linii otwierania zawiasów
LPM umożliwia definiowanie dowolnej liczby i kierunków linii otwierania i/lub symboli operacji otwierania w modelach 3D za pomocą narzędzi 3D Archicada. Linie otwierania 3D można zdefiniować za pomocą narzędzia Kształt (ustawionego na metodę Geometria linii).
Do definiowania stałych opisów tekstowych można również użyć np. Elementu bibliotecznego tekstu 3D (ze standardowej biblioteki Archicada).
Biorąc pod uwagę zróżnicowane standardy dotyczące kierunku linii otwierania, LPM zapewnia dwa (2) zestawy przypisań, które określają orientację linii otwierania jako "Zawiasy" lub "Uchwyt".
Funkcja Orientacja linii otwierania (dostępna w opcjach widoku modelu i interfejsie użytkownika Elementu bibliotecznego) umożliwia użytkownikowi w razie potrzeby odwrócenie ich położenia.
Położenie zespołu uchwytu drzwi/okna
Należy pamiętać, że opcja montażu uchwytu 3D jest dostępna tylko dla LOD „Szczegółowy model 3D".
Przypisanie LPM
Wykorzystanie zawartości
Szczegółowa klamka wewnętrzna
Używany do montażu uchwytu na wewnętrznej powierzchni otworu
Szczegółowa klamka zewnętrzna
Używane do montażu uchwytu na zewnętrznej powierzchni otworu
LPM umożliwia zdefiniowanie dowolnej liczby i kierunków montażu uchwytów, oddzielnie dla wewnętrznej i zewnętrznej powierzchni otworu. Typ zespołu uchwytu można wybrać spośród standardowych typów Archicada lub dowolnych niestandardowych komponentów Elementu bibliotecznego uchwyt (w załadowanych bibliotekach).
Zasady projektowania rozmieszczenia uchwytów
Użyj linii 3D, którą można zdefiniować za pomocą narzędzia Kształt (ustawionego na metodę Geometria linii)
Definicja (linia Kształt)
Rysunek 6. Początek Kształtu
Początek Kształtu zostanie użyty jako punkt wstawienia (w przestrzeni 3D, więc linia kształtu musi być umieszczona na powierzchni drzwi/okna), a kierunek linii zostanie użyty jako orientacja zespołu uchwytu. Długość linii nie ma wpływu na ostateczne położenie i kształt uchwytu. Poniżej przedstawiono zależność między linią kształtu używaną do projektowania a ostatecznym modelem uchwytu:
Typ przypisania określa orientację uchwytu w odniesieniu do wewnętrznej lub zewnętrznej powierzchni drzwi lub okna.
Wyświetlanie orientacji - Jeśli wybrano opcję „Automatycznie”, wartości Etykieta domyślnej pozycji i Etykieta odwrotnej pozycji będą używane dla etykiet drzwi/okien i w Zestawieniach interaktywnych. W przypadku ustawienia „Niestandardowe”, zostanie użyta wartość parametru Orientacja niestandardowa.
Orientacja niestandardowa - używana w połączeniu z parametrem Wyświetlanie orientacji
Oznaczenie domyślnej pozycji (domyślnie ustawione na „L”, czyli „Lewa strona") - funkcja używana w połączeniu z parametrem Wyświetlanie orientacji
Oznaczenie odwrotnej pozycji (domyślnie ustawione na „P” dla „Prawa strona") - funkcja używana w połączeniu z parametrem Wyświetlanie orientacji
Operacja IFC - definicja operacji IFC
Powierzchnie > Tolerancja powierzchni zewnętrznych drzwi/okien - tolerancja dla wypełnień zewnętrznej powierzchni
Powierzchnie > Tolerancja powierzchni wewnętrznych drzwi/okien - tolerancja dla wypełnień wewnętrznej powierzchni
Powierzchnie > Powierzchnia uchwytu drzwi/okna
Pióra > Pióro linii otwierania - Pióro linii otwierania drzwi/okien
