Otwory według Statusu przebudowy: Przykłady zastąpień

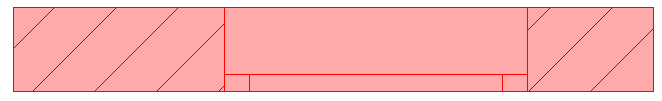

PROJEKTOWANA ściana - kolor czerwony (-> PROJEKTOWANE okno również jest czerwone, brak elementów do rozbiórki)

ściana DO ROZBIÓRKI - kolor żółty (-> okno DO ROZBIÓRKI również żółte)

Okno PRZESUNIĘTE z prawej w lewo

Wskazuje element zmodyfikowany za pomocą funkcji Przebudowy - np. przesunięte okno - należy przygotować dwie wersje okna: w oryginalnym położeniu i w nowym położeniu.

Wybierz okno w oryginalnym położeniu i ustal Status przebudowy na Do rozbiórki. Zwróć uwagę, że ramka okna ma kolor żółty (jest przeznaczone do rozbiórki), natomiast ściana za nim jest czerwona (zostanie przebudowana).

Wybierz okno w nowym położeniu i ustal Status przebudowy na Projektowane. Zwróć uwagę, że ramka okna ma kolor czerwony (okno zostanie wykonane jako projektowane), natomiast ściana za nim jest żółta (zostanie rozebrana, a w jej miejscu znajdzie się okno).

Wszelkie nakładanie się (między starymi lokalizacjami okna) jest wyświetlane w kolorze białym.

• Z prawej: żółta ramka - okno do rozbiórki. Czerwone pole - projektowana ściana, która zastąpiła otwór okienny.
• Z lewej: żółte pole - ściana do rozbiórki, bo w jej miejscu znajdzie się otwór okienny. Czerwona ramka zakreśla obszar projektowanego okna.
• W środku: Białe pole - część otworu przed rozbiórką i pozostałość otworu po rozbiórce.

  Zobacz także „Krawędzie otworu jako Wyburzone” w Opcje dodatkowych etapów przebudowy.
