Przekrój i obrysy (Ustawienia elementów)

Dotyczy ściany, stropu, dachu, powłoki, kształtu, siatki, belki, słupa.

Przekrój

Skonfiguruj atrybuty wyświetlane dla powierzchni w przekroju w oknach Przekroju i na Rzucie.

  • Dla elementu podstawowego:
  • Określ linię i pióro dla przekroju
  • W przypadku elementu podstawowego, warstwowego lub o złożonym profilu:

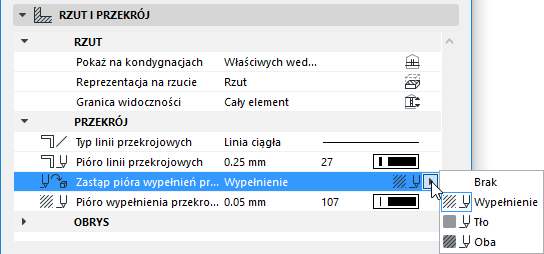

  • W razie potrzeby, należy zastąpić pióra pierwszego planu/tła tego elementu (określone domyślnie w Materiałach budowlanych). W tym celu, należy wybrać Pierwszy plan, Tło lub Oba z okna Zastąp pióro wypełnień przekrojowych, aby otworzyć odpowiednie opcje.


Obrys

Użyj tych ustawień, aby zdefiniować linie i kolory piór do konturów elementów, które znajdują się powyżej (Pozawidokowe) i poniżej (Widokowe) płaszczyzny cięcia rzutu.

  • Linie pozawidokowe będą wyświetlane, jeżeli wybrana została taka opcja z rozwijanego menu "Reprezentacja na rzucie" lub "Wszystko jako Pozawidokowe".
  • Linie widokowe będą wyświetlone jeśli w oknie Reprezentacji na rzucie wybrano ustawienie “Rzut” lub “Tylko obrys.”
